7.3.3.4 獨立橋式連接
在獨立橋式連接中，DRV8847 器件配置為獨立半橋運行。要配置獨立橋式連接模式，請將 MODE 引腳保持未連接狀態（高阻態），并使用 IN1、IN2、IN3 和 IN4 引腳分別獨立控制 OUT1、OUT2、OUT3 和 OUT4 引腳。只能控制 OUTx 引腳的兩種輸出狀態（連接到 VM 或連接到 GND）。該模式用于驅動獨立負載，例如繼電器和螺線管。
對以下負載使用此連接選項：
- OUTx 和 VM/接地引腳之間連接的繼電器或螺線管線圈，無電流調節功能
- 具有三種功能 BDC 模式（僅限正向、反向和制動模式）的單或雙 BDC 電機（具有或不具有電流調節功能）
- 全步進模式下的步進電機（具有或不具有電流調節功能）
- 半步進模式（具有或不具有電流調節）下使用制動模式的步進電機
表 7-6 列出了獨立橋式連接的配置，圖 7-11 展示了獨立橋式連接運行的應用示意圖。
表 7-6 獨立橋式連接（MODE = 高阻態）
| nSLEEP | IN1 | IN2 | IN3 | IN4 | OUT1 | OUT2 | OUT3 | OUT4 | 功能（直流電機） |
|---|---|---|---|---|---|---|---|---|---|
| 0 | X | X | X | X | Z | Z | Z | Z | 睡眠模式 |
| 1 | 0 | L | OUT1 連接至 GND | ||||||
| 1 | 1 | H | OUT1 連接至 VM | ||||||
| 1 | 0 | L | OUT2 連接至 GND | ||||||
| 1 | 1 | H | OUT2 連接至 VM | ||||||
| 1 | 0 | L | OUT3 連接至 GND | ||||||
| 1 | 1 | H | OUT3 連接至 VM | ||||||
| 1 | 0 | L | OUT4 連接至 GND | ||||||
| 1 | 1 | H | OUT4 連接至 VM |

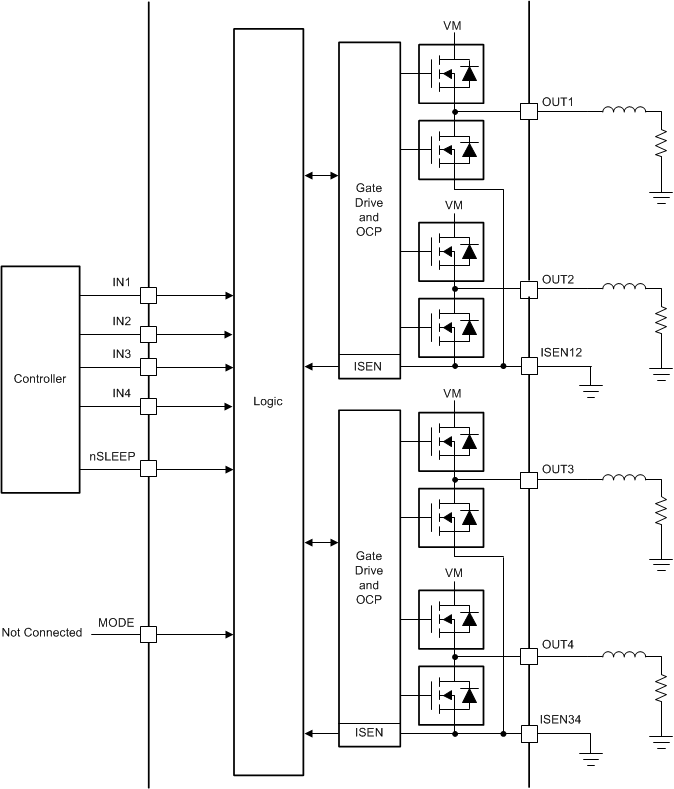

圖 7-11 獨立橋式連接
