3 說明
DRV871x-Q1 系列器件是適用于驅動多個電機或負載的高度集成多通道柵極驅動器。該器件集成了 4 個 (DRV8714-Q1) 或 8 個 (DRV8718-Q1) 半橋柵極驅動器、驅動器電源、電流分流放大器和保護監測器，可降低系統的總體復雜性和成本并減小尺寸。
智能柵極驅動架構可管理死區時間以防止擊穿、控制壓擺率以降低電磁干擾 (EMI) 并優化傳播延遲以提升性能。
提供的輸入模式可實現獨立的半橋或 H 橋控制。可在不同驅動器之間多路復用四個 PWM 輸入，并提供 SPI 控制。
寬共模分流放大器具有內聯電流檢測功能，即使在再循環期間也可持續測量電機電流。如果不需要進行內聯檢測，放大器可用于低側或高側檢測配置。
這些器件提供了一系列保護特性，可促進系統穩健運行。此類功能包括欠壓和過壓監測、適用于外部 MOSFET 的 VDS 過流和 VGS 柵極故障監測、離線開路負載和短路診斷，以及內部熱警告和熱關斷保護功能。
器件信息(1)
| 器件型號 | 封裝 | 本體尺寸（標稱值） |
|---|---|---|
| DRV8714-Q1 | VQFN (40) | 6.00mm x 6.00mm |
| HTQFP (48) | 7.00mm x 7.00mm | |
| VQFN (56) | 8.00mm x 8.00mm | |
| DRV8718-Q1 | VQFN (56) | 8.00mm x 8.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

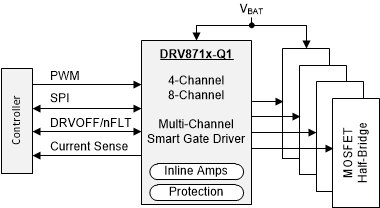

簡單方框圖
