ZHCSOS2B October 2022 – July 2024 DRV8411A
PRODUCTION DATA
請參考 PDF 數據表獲取器件具體的封裝圖。
每個 FET 上的模擬電流限制電路都將通過在內部限制柵極驅動器來限制流經 FET 的電流。如果此電流限制的持續時間超過 OCP 抗尖峰脈沖時間 (tOCP),則會禁用 H 橋中的所有 FET 并將 nFAULT 引腳置位為低電平。在 OCP 重試期 (tRETRY) 過后,驅動器將重新啟用。此時 nFAULT 再次變為高電平,并且驅動器恢復正常運行。如果故障仍然存在,則重復此周期,如圖 8-7 所示。請注意,只有檢測到過流情況的 H 橋才會被禁用,而另一個橋將正常工作。

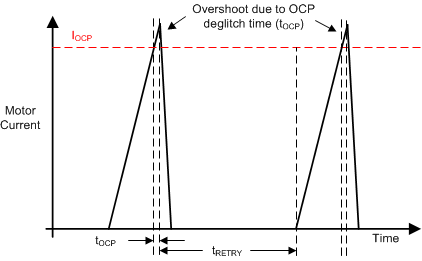

圖 8-7 OCP 運行在高側和低側 FET 上單獨檢測到過流情況。這意味著接地短路、電源短路或跨電機繞組短路都會導致過流關斷。過流保護不使用用于電流調節的電流檢測電路,因此無論 VREF 和 IPROPI 設置如何,它都能正常工作。
