5.1.1 VQFN-HR(16) 封裝

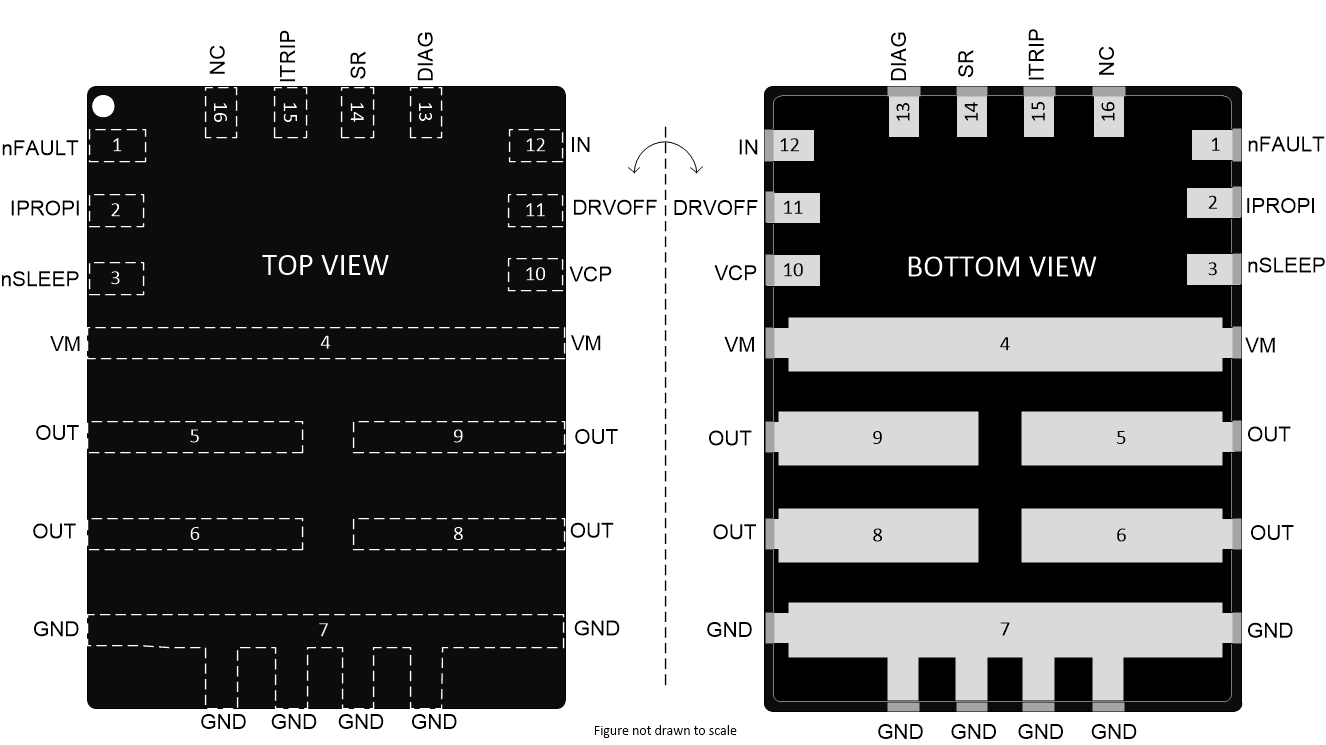

圖 5-1 采用 VQFN-HR (16) 封裝的 DRV8145H-Q1 HW 型號表 5-1 引腳功能
| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 編號 | 名稱 | ||
| 1 | nFAULT | OD | 控制器的故障指示。有關詳細信息，請參閱器件配置一節中的 nFAULT。 |
| 2 | IPROPI | I/O | 驅動器負載電流模擬反饋。有關詳細信息，請參閱器件配置一節中的 IPROPI。 |
| 3 | nSLEEP | I | 用于休眠的控制器輸入引腳。有關詳細信息，請參閱電橋控制一節。 |
| 4 | VM | P | 電源。此引腳電壓是電機電源電壓。使用 0.1μF 陶瓷電容器和大容量電容器將此引腳旁路至 GND。 |
| 5、6、8、9 | OUT | P | 半橋輸出。將此引腳連接到電機或負載。必須與其他 OUT 引腳（共 4 個）結合，以支持器件的電流能力。 |
| 7 | GND | G | 接地引腳 |
| 10 | VCP | P | 用于儲能電容器的電荷泵引腳。將 6.3V、1μF 的電容器連接至 VM 電源。 |
| 11 | DRVOFF | I | 用于電橋高阻態的控制器輸入引腳。有關詳細信息，請參閱電橋控制一節。 |
| 12 | IN | I | 用于電橋運行的控制器輸入引腳。有關詳細信息，請參閱電橋控制一節。 |
| 13 | DIAG | I | 用于指示負載類型的器件配置引腳。有關詳細信息，請參閱器件配置一節中的 DIAG |
| 14 | SR | I | 用于壓擺率控制的器件配置引腳。有關詳細信息，請參閱器件配置一節中的壓擺率。 |
| 15 | ITRIP | I | 用于高側限流的 ITRIP 電平的器件配置引腳。有關詳細信息，請參閱器件配置一節中的 ITRIP。 |
| 16 | NC | I | 無連接 |
(1) I = 輸入，O = 輸出，I/O = 輸入/輸出，G = 接地，P = 電源，OD = 開漏輸出，PP = 推挽輸出
