9.3.1 確定大容量電容器的大小
確定大容量電容器的大小是電機驅動系統設計中的重要因素。具有更大的大容量電容器是有益的，但缺點是成本增加和物理尺寸增大。
所需的局部電容數量取決于多種因素，包括：
- 電機系統所需的最高電流。
- 電源的電容和電源提供電流的能力。
- 電源和電機系統之間的寄生電感量。
- 可接受的電壓紋波。
- 使用的電機類型（有刷直流、無刷直流和步進電機）。
- 電機制動方法。
電源和電機驅動系統之間的電感限制了電流隨著電源而變化的速率。如果局部大容量電容太小，系統會響應電機電壓變化帶來的過大的電流需求或轉儲。當使用足夠大的大容量電容時，電機電壓保持穩定，并且可以快速提供大電流。
數據表提供了建議值，但需要進行系統級測試來確定大小適中的大容量電容器。

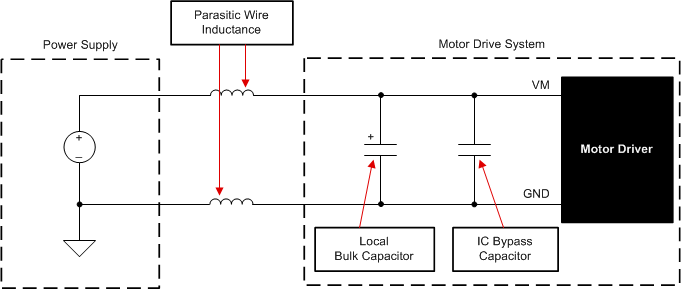

圖 9-8 帶外部電源的電機驅動系統設置示例大容量電容器的額定電壓應高于工作電壓，以在電機將能量傳遞給電源時提供裕度。
