7.10.2 I2C 通信
BQ76972 器件中的 I2C 串行通信接口用作響應者器件，支持高達 400kHz 的速率和可選的 CRC 檢查。如果未對 OTP 進行編程，則 BQ76972 器件默認會在 400kHz I2C 模式下啟動，但其他版本的器件最初可能會在不同的模式下上電（如器件比較表 中所述）。可以在生產線上對 OTP 設置進行編程，然后當該器件上電時，它會自動進入根據 OTP 設置選擇的模式。主機也可以在 CONFIG_UPDATE 模式下更改 I2C 速度設置，然后新的速度設置會在退出 CONFIG_UPDATE 模式時生效。或者，主機可以使用 SWAP_TO_I2C() 子命令立即將通信接口更改為 I2C。
I2C 器件地址（作為包括響應者器件地址和 R/W 位在內的 8 位值）默認設置為 0x10（寫入）或 0x11（讀取），該地址可以通過配置設置進行更改。
通信接口包括可編程超時功能。僅當總線以 100kHz 或 400kHz 運行時才應使用該功能。當在器件被設置為 100kHz 模式的情況下啟用該功能時，如果檢測到時鐘為低電平超過 tTIMEOUT（25ms 至 35ms），或者累積時鐘低電平響應者延長時間超過約 25ms，或者如果累積時鐘低電平控制器延長時間超過 10ms，則器件將復位通信接口邏輯。當在器件被設置為 400kHz 模式的情況下啟用超時時，如果檢測到時鐘為低電平超過 tTIMEOUT（5ms 至 20ms），則器件將復位通信接口邏輯。如果檢測到 SCL 引腳為低電平超過 2 秒，則總線還包括一個長期超時，無論是否啟用上述超時都是如此。
圖 7-8 顯示了 I2C 寫入事務。通過在停止之前發送額外的數據字節來允許進行塊寫入。I2C 邏輯將在每個數據字節后自動遞增寄存器地址。
啟用時，可以通過以下方式來計算 CRC：
- 在單字節寫入事務中，根據響應器地址、寄存器地址和數據來計算 CRC。
- 在塊寫入事務中，根據響應器地址、寄存器地址和數據來計算第一個數據字節的 CRC。后續數據字節的 CRC僅根據數據字節來計算。
CRC 多項式為 x8 + x2 + x + 1，初始值為 0。
當響應者檢測到無效 CRC 時，I2C 響應者將否定響應 CRC，從而使 I2C 響應者進入空閑狀態。
圖 7-8 I2C 寫入

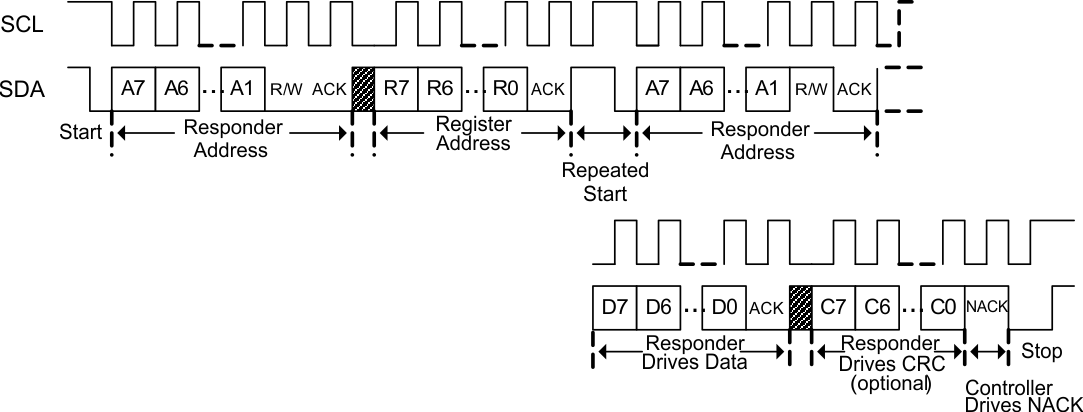

圖 7-9 展示了使用重復啟動的讀取事務。
圖 7-9 使用重復啟動的 I2C 讀取

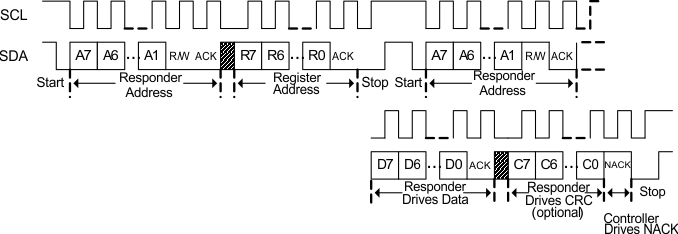

圖 7-10 顯示了一個未使用重復啟動的讀取事務（例如在硬件中不可用時）。對于塊讀取，控制器響應除最后一個數據字節之外的每個數據字節，并繼續為接口提供時鐘。I2C 塊在每個數據字節后自動遞增寄存器地址。
啟用時，可以通過以下方式來計算讀取事務的 CRC：
- 在單字節讀取事務中，從第一個啟動開始計算 CRC，因此包含響應者地址、寄存器地址、設置了讀取位的響應者地址以及數據字節。
- 在塊讀取事務中，從第一個啟動開始計算第一個數據字節的 CRC，包含響應者地址、寄存器地址、設置了讀取位的響應者地址以及數據字節。CRC 在每個數據字節后和每次停止后都會復位。后續數據字節的 CRC僅根據數據字節來計算。
CRC 多項式為 x8 + x2 + x + 1，初始值為 0。
當控制器檢測到無效 CRC 時，I2C 控制器將不確認 CRC，從而使 I2C 響應者進入空閑狀態。
圖 7-10 不使用重復啟動的 I2C 讀取
