8.5 FET 驅動器關斷
當高側 CHG 和 DSG FET 驅動器被觸發而關閉其各自的 FET 時，它們的工作方式有所不同。CHG 驅動器包含一個內部開關，該開關將 CHG 引腳放電至 BAT 引腳電平。DSG FET 驅動器會將 DSG 引腳向 LD 引腳電平放電，但它包含比開關更復雜的結構，以支持更快的關斷。
當 DSG 驅動器被觸發關斷時，該器件將最先開始向 VSS 對 DSG 引腳放電。但是，由于 PACK+ 端子可能不會很快下降到接近 VSS 的電壓，因此不應將 DSG FET 柵極驅動到顯著低于 PACK+ 的電壓，否則 DSG FET 可能會因柵極-源極負電壓過高而受損。因此，器件監控 LD 引腳（通過外部串聯電阻器連接到 PACK+）上的電壓，并在 DSG 引腳電壓低于 LD 引腳電壓時停止放電。當放電停止時，DSG 引腳電壓可能會放松回到 LD 引腳電壓以上，此時器件將再次向 VSS 對 DSG 引腳放電，直到 DSG 柵極電壓再次降至 LD 引腳電壓以下。此過程在一系列脈沖中重復，這些脈沖隨著時間的推移將 DSG 柵極放電至 LD 引腳的電壓。該脈沖持續約 100μs 至 200μs，之后如果處于 LD 引腳電壓的約 500mV 以內，驅動器將保持高阻抗?fàn)顟B(tài)。然后，DSG 柵極和源極之間的外部電阻器釋放剩余 FET VGS 電壓，使 FET 保持關斷。
DSG 引腳和 DSG FET 柵極之間的外部串聯柵極電阻用于調整關斷瞬態的速度。低電阻（如 100Ω）可在短路事件期間提供快速關斷，但這可能會在 FET 禁用時導致電池組頂部的電感尖峰過大。較大的電阻值（例如 1kΩ 或 4.7kΩ）會降低此速度和相應的電感尖峰水平。

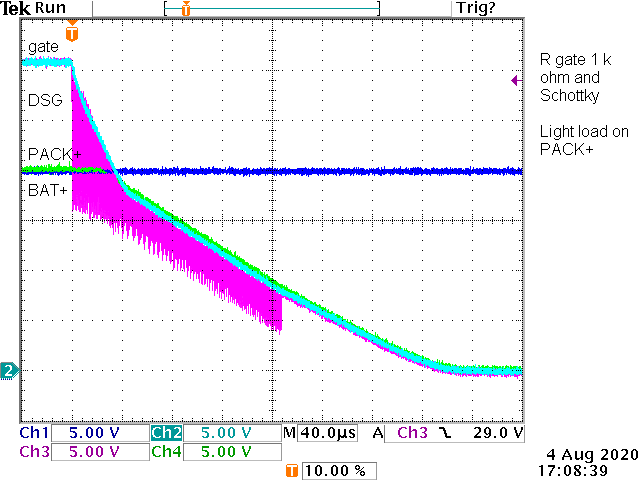

下面展示了 DSG 驅動器關斷情況下示波器捕獲的波形，其中 DSG 引腳驅動 CSD19536KCS NFET 柵極，其典型 Ciss 為 9250pF。圖 8-6 展示了在 DSG 引腳和 FET 柵極之間使用 1kΩ 串聯柵極電阻器以及在 PACK+ 上連接輕負載（從而使 PACK+ 上的電壓在 FET 禁用時緩慢下降）時的信號。DSG 引腳上的脈沖持續約 170μs。
圖 8-6 中速 DSG FET 關斷，使用 1kΩ 串聯柵極電阻器，在 PACK+ 上連接輕負載

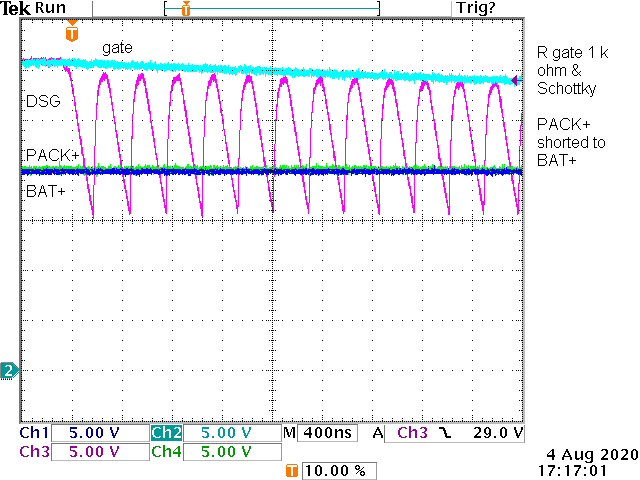

圖 8-7 顯示了 DSG 引腳生成的脈沖的放大視圖，此次 PACK+ 短接至電池組頂部。
圖 8-7 FET 關斷期間 DSG 引腳上的脈沖的放大視圖

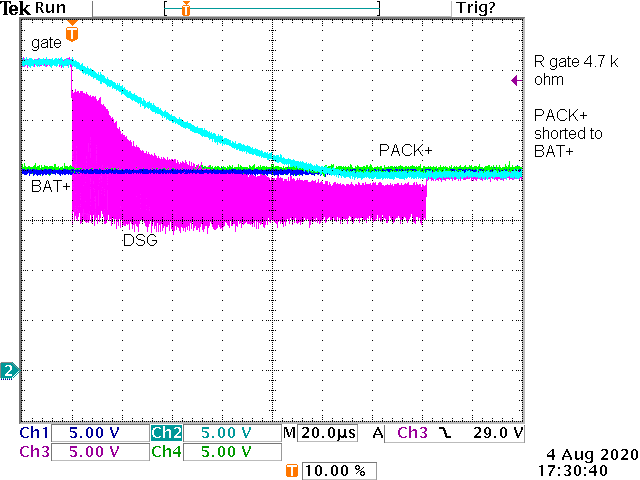

圖 8-8 展示了一個較慢的關斷情況，其中使用一個 4.7kΩ 串聯柵極電阻器并且 PACK+ 連接器短接至電池組頂部。
圖 8-8 A 使用 4.7kΩ 串聯柵極電阻器且 PACK+ 連接器短接至電池組頂部的較慢關斷情況

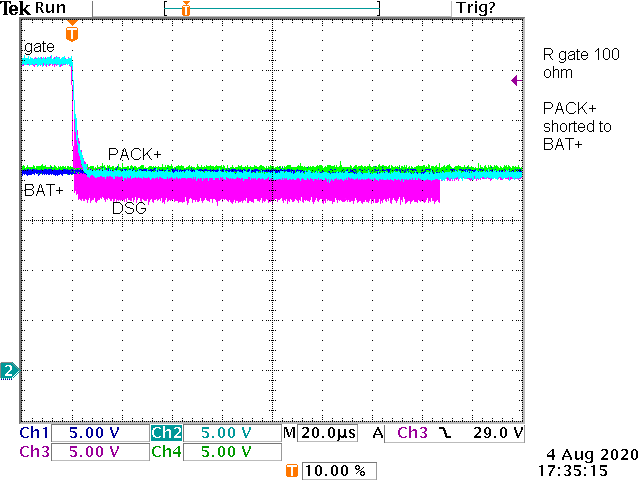

圖 8-9 展示了快速關斷情況，其中在 DSG 引腳和 FET 柵極之間使用了一個 100Ω 串聯柵極電阻器。
圖 8-9 使用 100Ω 串聯柵極電阻器時的快速關斷情況
