7.9.1 概述
此器件支持四種功能模式，從而優化功能和功率耗散，并且該器件能夠自主或由主機處理器控制在這些模式之間切換。
- NORMAL 模式：在此模式下，該器件會頻繁測量系統電流、電芯電壓、內部和熱敏電阻溫度以及各種其他電壓，按照配置運行保護，并提供數據和狀態更新。
- SLEEP 模式：在該模式下，會啟用 DSG FET，可以選擇禁用 CHG FET，該器件以可調節的時間間隔進行測量、計算和數據更新。電池保護仍處于啟用中。在測量間隔之間，該器件在降低的功率級下運行，以最大程度地減少總平均電流消耗。
- DEEPSLEEP 模式：在該模式下，會禁用 CHG、PCHG、DSG 和 PDSG FET，并禁用所有的電池保護，且不進行任何電流或電壓測量。REG1 和 REG2 LDO 可以保持通電，以保持對外部電路（例如主機處理器）的供電。
- SHUTDOWN 模式：完全禁用該器件（包括內部、REG1 和 REG2 LDO），全部禁用 CHG、PCHG、DSG 和 PDSG FET，禁用所有的電池保護，并且不進行任何測量。這是該器件的最低功耗狀態，可用于運輸或長期存儲。在 SHUTDOWN 模式下，所有寄存器設置都會丟失。
該器件還包含 CONFIG_UPDATE 模式，用于參數更新。下面展示了各種功能模式之間的轉換。

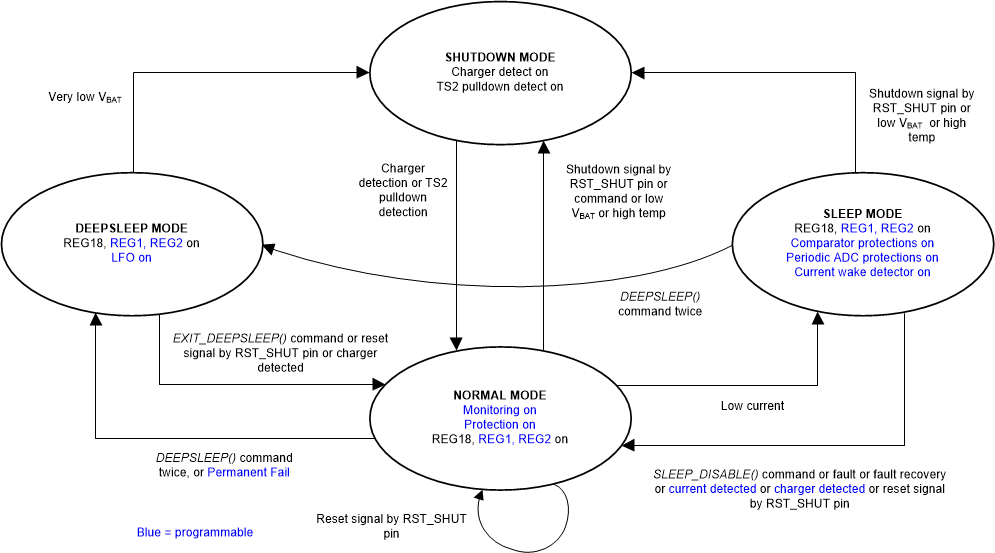

圖 7-7 器件功能模式
