8.4 啟動時序
BQ76972 器件從 SHUTDOWN 狀態初始上電時，該器件執行一系列事件，然后再進入 NORMAL 模式運行。下面通過一個示例配置對此進行了說明，并顯示了 [FASTADC] = 0 且 [FASTADC] = 1 情況下的大致時序。
注： 當器件配置為自主 FET 控制（即 [FET_EN] = 1）時，在 NORMAL 模式下，僅每 250ms 評估一次啟用 FET 的決定，因此直到喚醒事件后約 280ms 才啟用 FET，即使數據更早時就可用也是如此。
表 8-2 啟動序列和時序
| STEP | 備注 | FASTADC 設置 | 時間（相對于喚醒事件） |
|---|---|---|---|
| 喚醒事件 | TS2 引腳被拉至低電平，或者 LD 引腳被上拉，從而觸發器件退出 SHUTDOWN 模式。 | 0，1 | 0 |
| 對 REG1 通電 | 通過將 OTP 編程為自主給 REG1 LDO 供電對此進行測量。 | 0，1 | 20ms |
| INITSTART 被置為有效 | 通過將 OTP 編程為在 ALERT 引腳上的警報信號中提供 INITSTART 位對此進行測量。 | 0，1 | 23ms |
| INITCOMP 和 ADSCAN 被置為有效 | 通過將 OTP 編程為在 ALERT 引腳上的警報信號中提供 INITCOMP 和 ADSCAN 位對此進行測量。 | 0 | 88ms |
| 1 | 58ms | ||
| FULLSCAN 被置為有效 | 通過將 OTP 編程為在 ALERT 引腳上的警報信號中提供 FULLSCAN 位對此進行測量。 | 0 | 221ms |
| 1 | 129ms | ||
| FET 被啟用 | 通過將 OTP 編程為自主啟用 FET 對此進行測量。 | 0 | 282ms |
| 1 | 284ms |

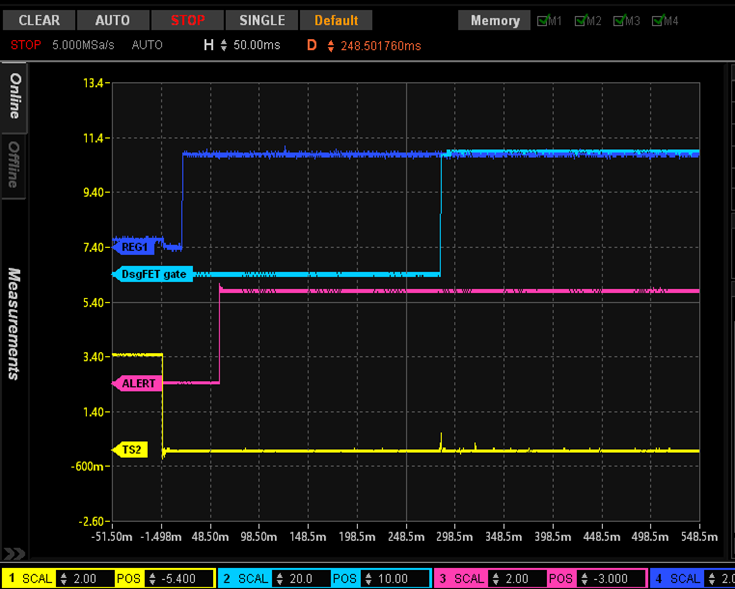

圖 8-5 展示了啟動序列的示波器圖示例，其中器件在 OTP 中進行配置，[FASTADC] = 1 且 [FET_EN] = 1 以實現自主 FET 控制，設置為使用三個熱敏電阻，并且在 ALERT 引腳上提供 [INITCOMP] 標志。TS2 引腳會被拉至低電平，以啟動器件從 SHUTDOWN 狀態喚醒。
圖 8-5 使用 [FASTADC] = 1 的啟動順序，ALERT 引腳上顯示 [INITCOMP] 標志
