6.3.2.3 低延遲數字濾波器

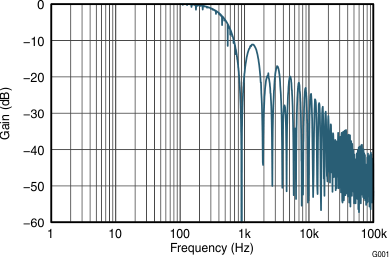

該器件集成了一個低通數字濾波器，它對 ADC 輸出數據執行抽取和濾波，這有助于降低噪聲。該數字濾波器根據不同輸出數據速率自動調節，始終可在一個轉換周期內達到穩定狀態。用戶可以靈活地選擇不同的輸出轉換時間段 TCT（從 52μs 到 4.122ms）。在這種配置下，第一個振幅陷波出現在輸出信號的奈奎斯特頻率處，該頻率由所選轉換時間段確定，并定義為 fNOTCH= 1 / (2 × TCT)。這意味著濾波器截止頻率將按數據輸出速率成比例變化。圖 6-5 顯示了選擇 1.054ms 轉換時間段時的濾波器響應
| 轉換時間 = 1.054ms，僅單一轉換 |
