具有相移控制功能的隔離式直流/直流轉換器的基本工作原理

圖 95 顯示了相移雙有源電橋 (DAB) 直流/直流轉換器的典型控制環路。此系統中有兩個控制環路：(a) 一個外部電壓環路和 (b) 一個內部電流環路。

對于電壓環路，如圖 95 所示，輸出電壓會饋入 MCU 的 ADC（表示為 V_fb）。V_fb 與基準電壓（表示為 V_ref）進行比較。測得的電壓和基準電壓之間的誤差被饋入補償器，該補償器可作為 PID 控制器實現。電壓環路的輸出用作內部電流環路的基準 (I_ref)。內部電流環路的補償器 (G_i) 會比較基準 (I_ref) 和實際檢測到的電流值 (I_out)，并利用此誤差來根據電流的方向將 PWM 波形的相位調整到超前電橋或滯后電橋。對于恒流充電，電壓環路是可選的，或者可以僅用于保護目的。對于恒定功率充電，則需要這兩個環路。理論上，相移的限值為 ±π，但實際實現的相移遠小于此限值。

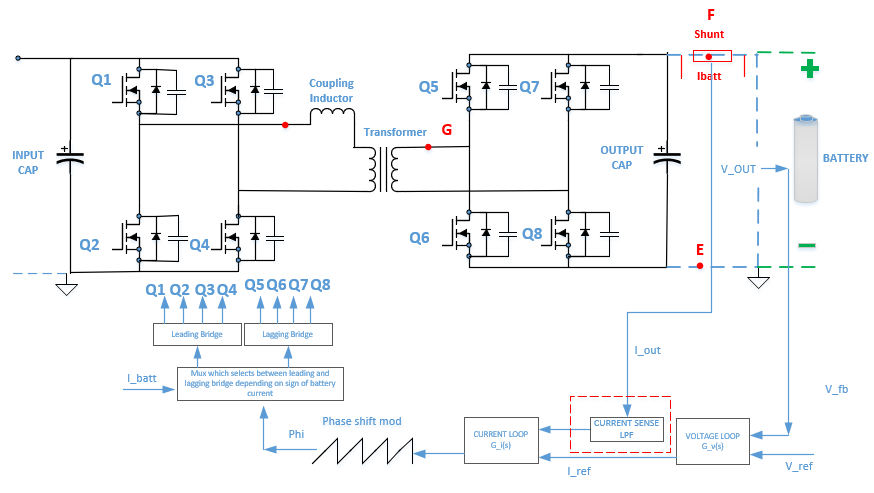

圖 95 具有相移控制功能的雙有源電橋 (DAB) 直流/直流轉換器的典型控制環路
