新的產品系列為無法受益于差分輸出的緊湊型設計提供了備選器件。差分輸出放大器和單端輸出放大器之間的差異主要在于這些放大器的噪聲處理方式、輸出信號以及設計特性。新的器件系列引入了兩個單端放大器選項:具有固定增益的單端放大器和具有比例式增益的單端放大器。
由于易于使用且具有成本效益,單端固定增益放大器具有廣泛的需求。單端固定增益放大器可以輸出與放大器輸入電壓成正比的單端信號。由于該器件按設計可以直接連接單端輸入 ADC,因此不再需要前面圖 45 中所示的額外差分至單端放大器轉換級。所以,此設計需要的元件更少,進而可以減小設計尺寸并降低 BOM 成本,使得這款器件非常適合緊湊型系統。
單端固定增益器件的一個設計注意事項是器件的接地噪聲靈敏度。地電位的波動會向信號引入噪聲或誤差,從而導致輸出信號失真,而通過正確接地和元件選型可以消除這種情況。如果不注意這點,可能會降低信噪比并降低整體性能。另一個設計注意事項是施加到器件基準 (REFIN) 引腳的電壓;該器件的引腳排列如圖 48 所示。圖 46 顯示了 AMC0x11S 器件的輸入到輸出傳輸特性,該器件是一款單端固定增益輸出器件,輸入電壓范圍為 0V 至 2.25V。

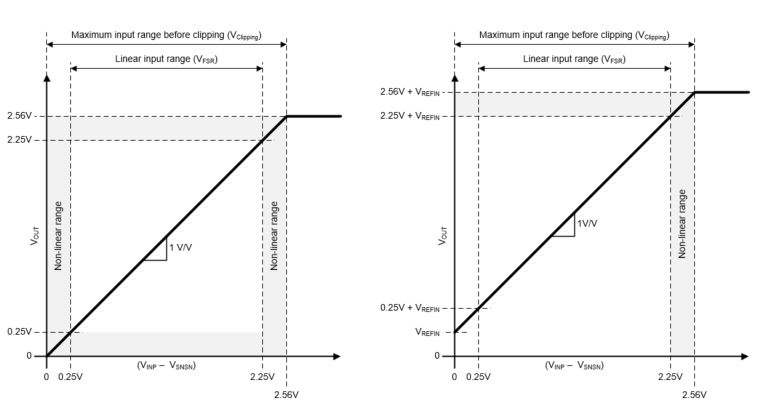

圖 46 AMC0x11S 的輸入到輸出傳輸特性左圖顯示了 REFIN 短接至 GND2 的情況。右圖顯示了 VREFIN = 250mV 時的情況。向 REFIN 提供 ≥250mV 的電壓會將線性輸入電壓范圍擴展至 0V。輸出緩沖器需要 250mV 的最小余量才能實現線性運行。因此,在 REFIN 短接至 GND2 的情況下,該器件在接近 0V 的輸入電壓下表現出非線性行為。AMC0x11S 器件輸出電壓的計算公式為:
AMC0x11S 的輸出電壓:
AMC0x30S 器件是輸入電壓范圍為 ±1V 的單端固定增益器件,其輸出與輸入電壓 (VIN) 成正比,其中 REFIN 以 GND2 為基準。輸出電壓的計算公式如下:
AMC0x30S 的輸出電壓:

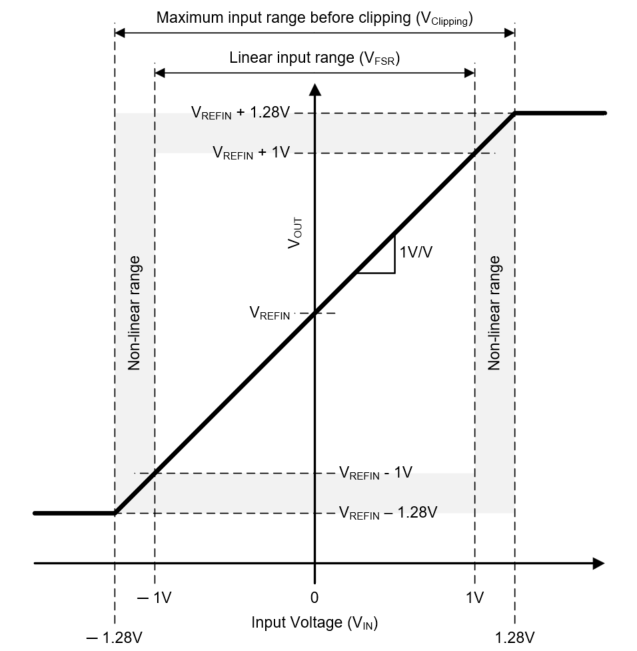

圖 47 顯示了 AMC0x30S 器件的輸入到輸出傳輸特性。如果輸入電壓低于 -1V 和高于 +1V,該器件的輸出會繼續跟隨輸入,但線性性能會降低。
圖 47 AMC0x30S 的輸入到輸出傳輸特性
