ZHCUCH2 November 2024 MCF8329A
5.2 在啟動期間防止轉子回旋
選項 1：初始位置檢測 (IPD)：
- 轉至 Optimization Wizards 頁面中的 Optimal Startup，選擇“IPD”，然后點擊 Next 按鈕以獲取設置 IPD 啟動方法的說明。
- 將 IPD 超前角度 [IPD_ADV_ANGLE] 設置為 90?，以獲得最大啟動扭矩。如果在啟動過程中觀察到急沖，則建議將該角度減小到 60? 或 30? ，以實現更平穩的啟動。
注：
如果電機具有非常高的電感，或者未連接電機，器件將會觸發 IPD 超時故障 [IPD_T1_FAULT]。如果觸發了此故障，建議檢查電機是否連接到了器件。
如果 IPD 時鐘頻率設置得過高，器件會觸發 IPD 頻率故障 [IPD_FREQ_FAULT]。如果觸發了此故障，建議減小 IPD 時鐘值 [IPD_CLK_FREQ]。
選項 2：慢速首循環：
- 進入 Optimization Wizards 頁面中的 Optimal Startup，選擇“slow first cycle”，然后點擊 Next 按鈕以獲取設置慢速首循環啟動方法的說明。

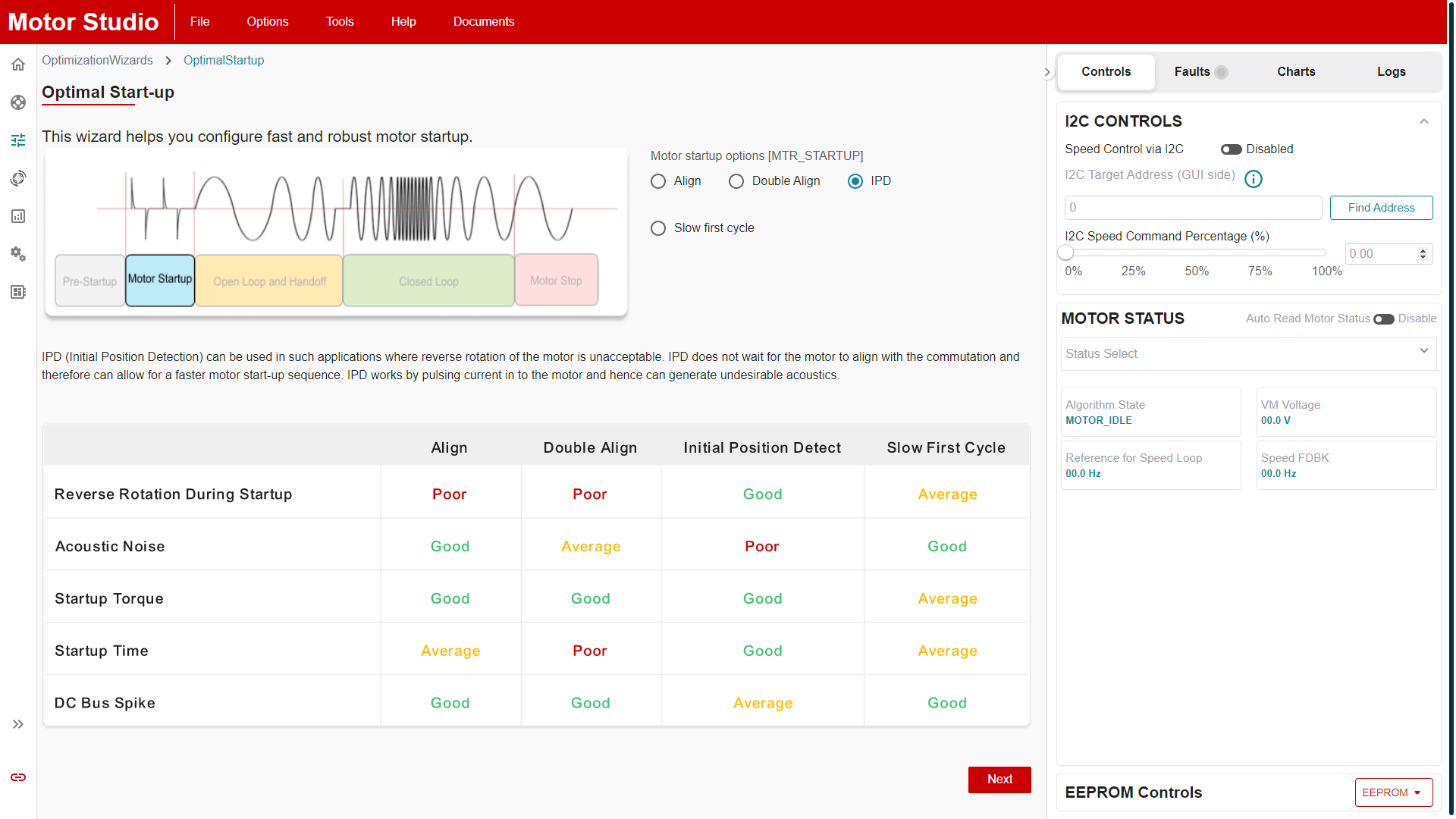

圖 5-3 “Optimal Startup”頁面
