12.9.2 使用 PID 系數進行反饋環路補償調優
在微調反饋控制環路時，需要知道 PID 中的每個參數如何影響控制環路特性，無需對上述公式進行復雜的描述。下面的表 12-2 有助于了解參數，并且圖 12-16 直觀地展示了各個參數。
表 12-2 使用 PID 系數進行調優
| 控制參數 | 對波特圖的影響 |
| KP | 增大 KP |
| ? | 提升這兩個零點之間的最小增益。 |
| ? | 將兩個零點分開。 |
| KI | 增大 KI |
| ? | 提升低頻下的積分曲線。 |
| ? | 提供更高的低頻增益。 |
| ? | 將第一個零點向右移動。 |
| KD | 增大 KD |
| ? | 將第二個零點向左移動。 |
| ? | 不影響第二個極點。 |
| α | 增大 α |
| ? | 將第二個極點向右移動。 |
| ? | 將第二個零點向右移動。 |
| Ts = 1 / fs | 增大采樣頻率 fs： |
| ? | 導致整個波特圖向右移動。 |

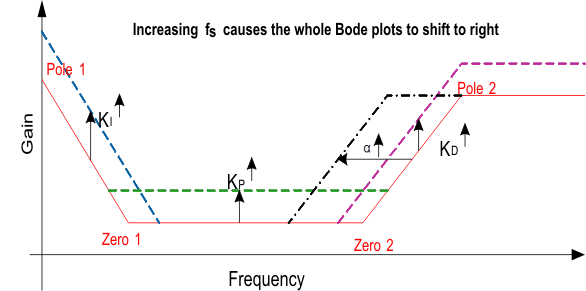

圖 12-16 調整 PID 參數
