下圖(圖 10-1 至圖 10-6)展示了 UCD3138PFCEVM-026 印刷電路板的設計。PCB 尺寸:長 x 寬 = 9.0 英寸 x 6.0 英寸,PCB 材料:FR4 或相容性材料,四層,每層 2oz 銅。
圖 10-1 UCD3138PFCEVM-026 頂層裝配圖(頂視圖)

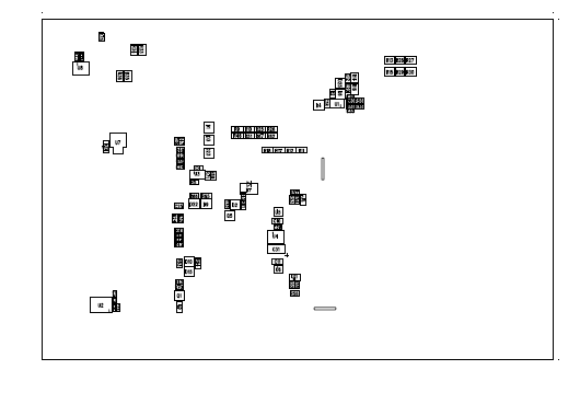

圖 10-2 UCD3138PFCEVM-026 底層裝配圖(底視圖)

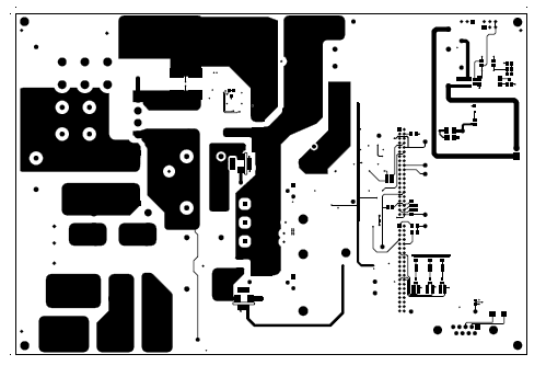

圖 10-3 UCD3138PFCEVM-026 頂層銅(頂視圖)

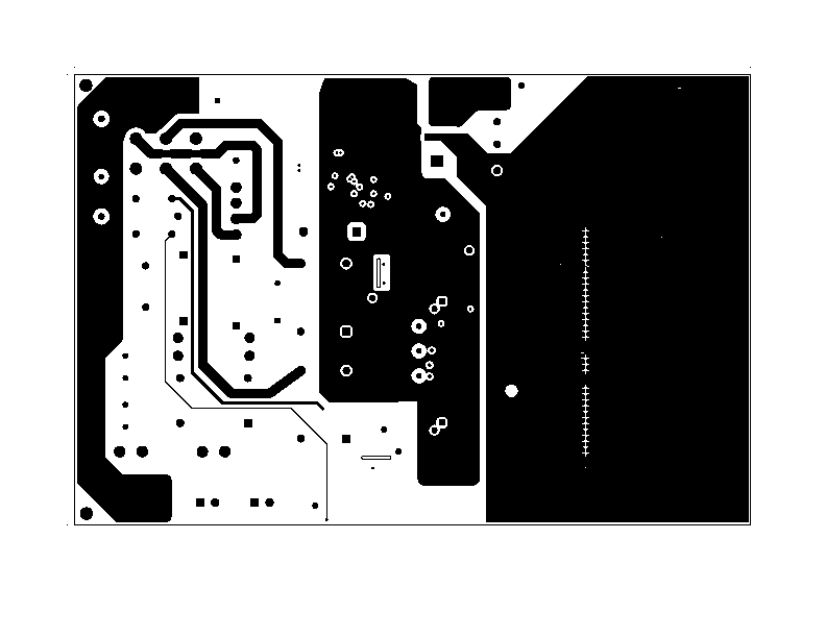

圖 10-4 UCD3138PFCEVM-026 內層 1(頂視圖)
圖 10-5 UCD3138PFCEVM-026 內層 2(頂視圖)

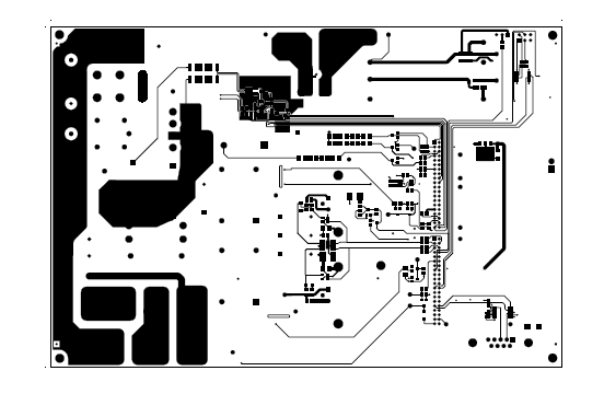

圖 10-6 UCD3138PFCEVM-026 底層銅(頂視圖)
