12.3.2 PFC 功率級
盡管 EVM 的默認配置為單相 PFC，但圖 12-8 中所示的 PFC 功率級采用兩相升壓 PFC 拓撲。功率 MOSFET Q3 和 Q4 由控制器的 DPWM 信號 DPWM1B 和 DPWM2B 通過 UCC27324 MOSFET 柵極驅動器器件來驅動。該原理圖還顯示，檢測到四個額外的信號并最終連接到 UCD3138 控制器的 12 位 ADC 輸入引腳。這四個信號是經整流的交流線路和中性線電壓、用于電壓環路控制的直流總線電壓、冗余 OVP 保護和輸入電流。檢測到的信號縮放和調節到 0V 至 2.5V 的范圍內，該范圍與 ADC 的滿標量程相對應。
對于單相 PFC 和兩相交錯式 PFC，PFC 級的總輸入電流在檢測電阻器 R6 和 R7 上以差分方式進行檢測，然后通過電流檢測放大器 U1 進行調節。圖 12-8 展示了這種情況。這個檢測到的輸入電流信號縮放和調節到 0V 至 1.6V 的范圍內，此范圍與誤差 ADC0 (EADC0) 相關的片上 DAC 的范圍相對應。
在 DCM 模式下，電感器電流在電感器和開關節點等效電容器之間波動。因此，電感器電流變為負值，但負電流不會出現在電流放大器的輸出端。因此，放大器輸出并不代表總電感器電流。為了檢測這個負電流，放大器的正輸入端子添加了一個偏移，如圖 12-8 中的 R113 所示。
對于無橋 PFC，PFC 級輸入電流由電流互感器 T2 和 T3 來檢測。T2 和 T3 的輸出信號整流、縮放和調節至 0V 至 1.6V 的范圍，此范圍與誤差 ADC1 (EADC1) 和誤差 ADC2 (EADC2) 相關的片上 DAC 的范圍相對應。

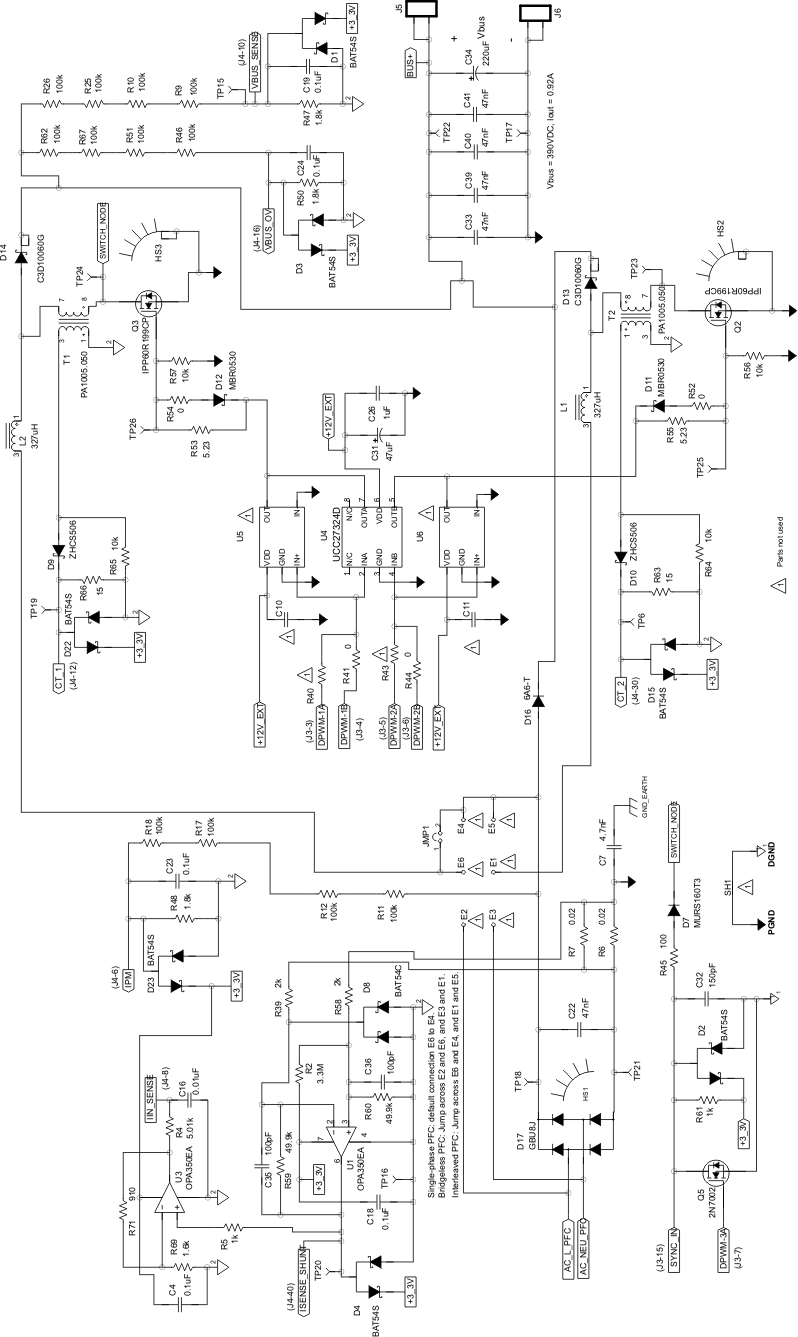

圖 12-8 PFC 功率級
