14.3 使用 GUI 進行配置和重新配置
點擊“Configure”選項卡后，會顯示名為“Configuration”的相應頁面，如圖 45 所示。
頁面中顯示的變量是現有配置。其中大多數變量是固定的，只能通過固件代碼進行修改。用戶可以通過更改固件代碼來指定在這個頁面上可以重新配置哪些變量以及可以重新配置多少個變量。對于單相 PFC 板，無需編寫固件代碼，即可通過此頁面重新配置三個變量。如前所述，將這些變量修改為不同的值需要完全理解設計，這樣才能避免可能的損壞。
- VOUT – PFC 輸出體電壓
- OV Fault – PFC 輸出體電壓過壓故障閾值
- Freq – 正常運行時的開關頻率。
如前所述，“Configuration”頁面中會顯示使用的固件版本。固件版本稱為 DEVICE_ID。當將鼠標光標懸停在上面時，會顯示版本指示，
UCD3100ISO1 | 0.0.8.0129 | 111209
固件版本或 Device_ID 用兩條垂直線分隔。UCD3100ISO1 是 IC 器件系列代碼。在兩條垂直線之間顯示的是固件重新編譯指示器。最后六位數字是上一次重新編譯的日期。

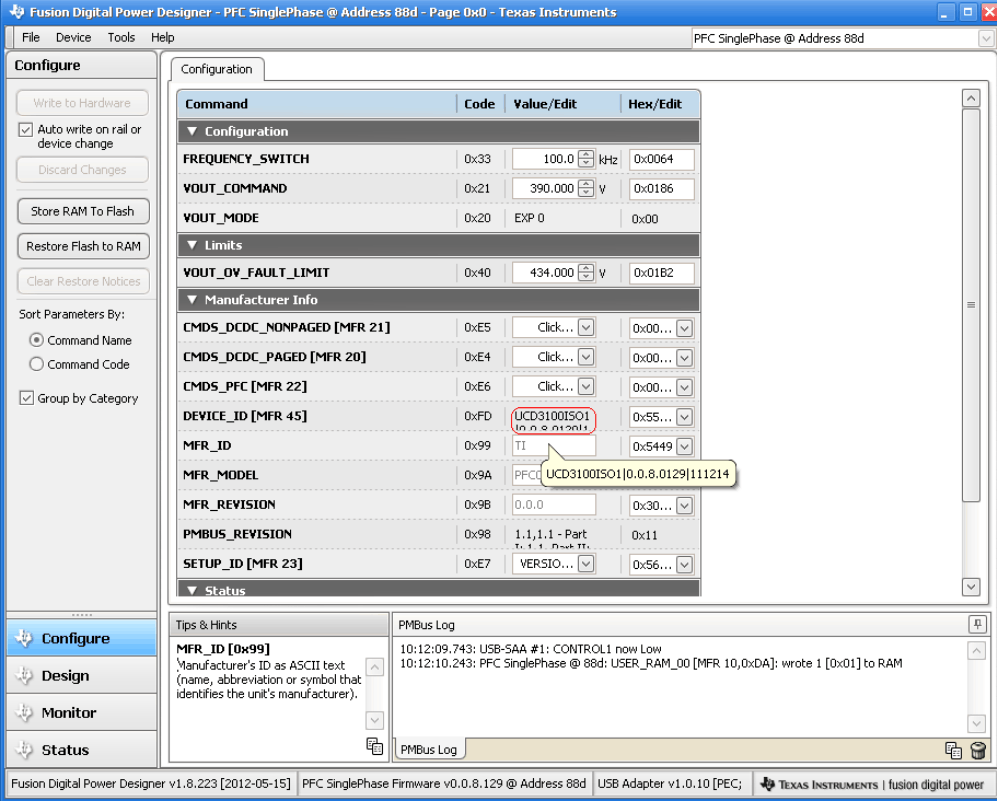

圖 14-2 Configuration 頁面
