14.4.3 電壓環路評估和重新調優
可以通過類似的方式評估電壓環路并重新調優。圖 14-6 展示了電壓環路 PI 控制系數和相應的波特圖。
電壓環路 PI 控制通過軟件實現，并具有以下形式：
方程式 19.
用于電壓環路控制的 PI 系數有兩組。在正常運行時，使用線性系數 進行控制。在瞬態時，如果 PFC 輸出體電壓超過規定的誤差閾值（例如，16.0V），如圖所示，PI 控制系數則更改為非線性系數，以便實現更好的瞬態響應并更快地消除輸出大偏差。輸出誤差閾值通常在輸出設定點的 5% 以內，或者在 390VDC 輸出時，誤差在 20V 以內。

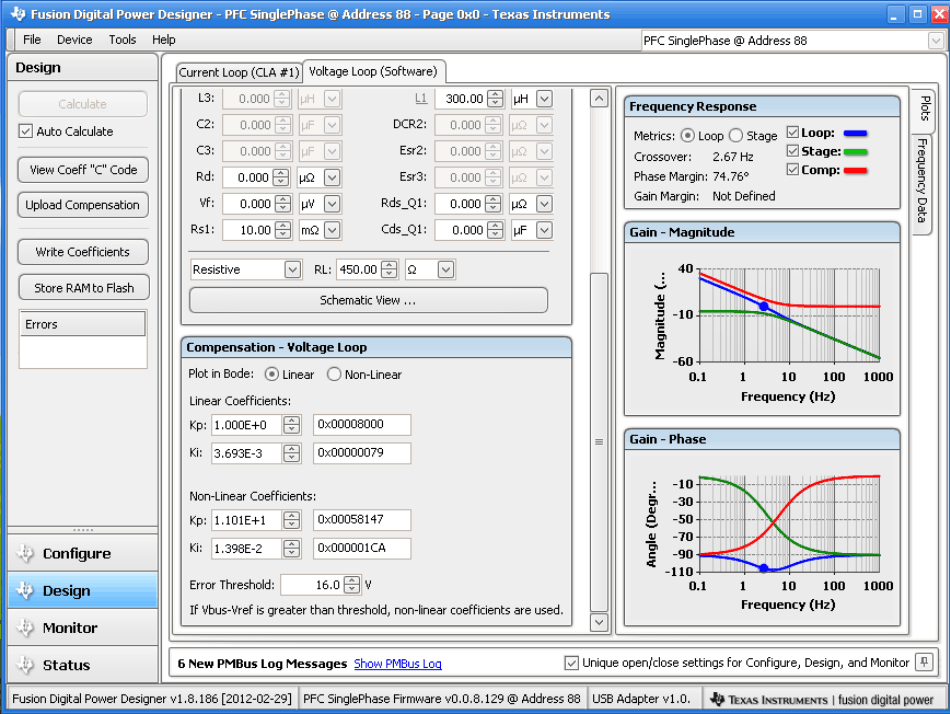

圖 14-6 電壓環路 PI 控制重新調優
