ZHCUC32C March 2012 – June 2024 UCD3138 , UCD3138064 , UCD3138064A , UCD3138128 , UCD3138A , UCD3138A64
點擊 Designer 的選項卡后,顯示如圖 14-3 所示的頁面。在 UCD3138PFCEVM-026 中,此頁面專用于反饋環路設計。此頁面包括兩個子頁面。一個子頁面用于配置電流環路 PID 系數,另一個子頁面用于配置使用 PI 控制的電壓反饋環路。

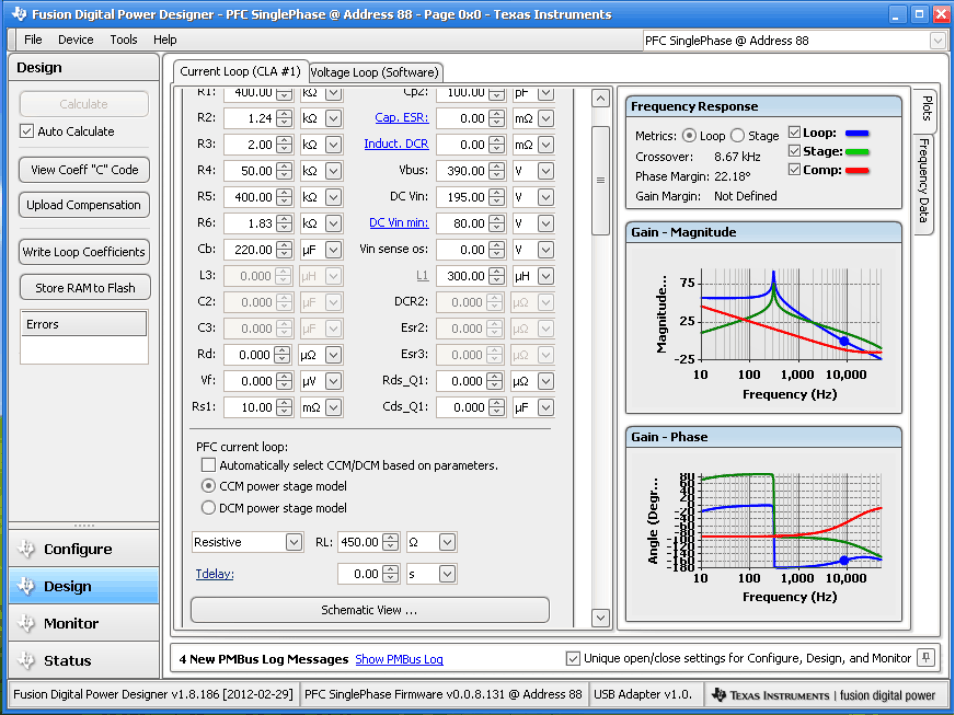

圖 14-3 Designer 頁面
