圖 12-14 展示了系統控制方框圖。在穩定狀態下,使用平均電流模式控制,開關頻率固定在 100kHz。在低于 160VAC 的低壓線路和輕負載條件下,使用 ZVS 和谷值控制來降低開關損耗并降低總計諧波失真。

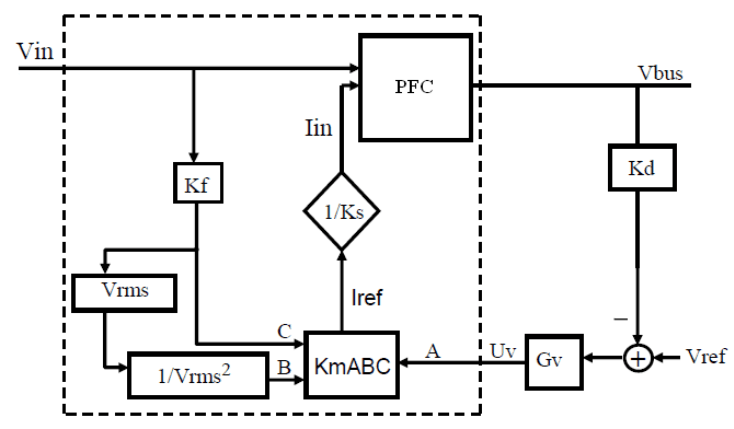

圖 12-14 單相 PFC 系統控制圖
