ZHCUBF4C August 2023 – April 2025
3.1.3 器件設置
通過 Device Settings 選項卡，用戶可以更改并非特定于器件一個通道的器件級設置。此外，Device Settings 選項卡中還顯示了所有故障診斷以及每個單獨故障（包括逐器件和逐通道）的統計信息和說明。此視圖的非故障示例如下所示。

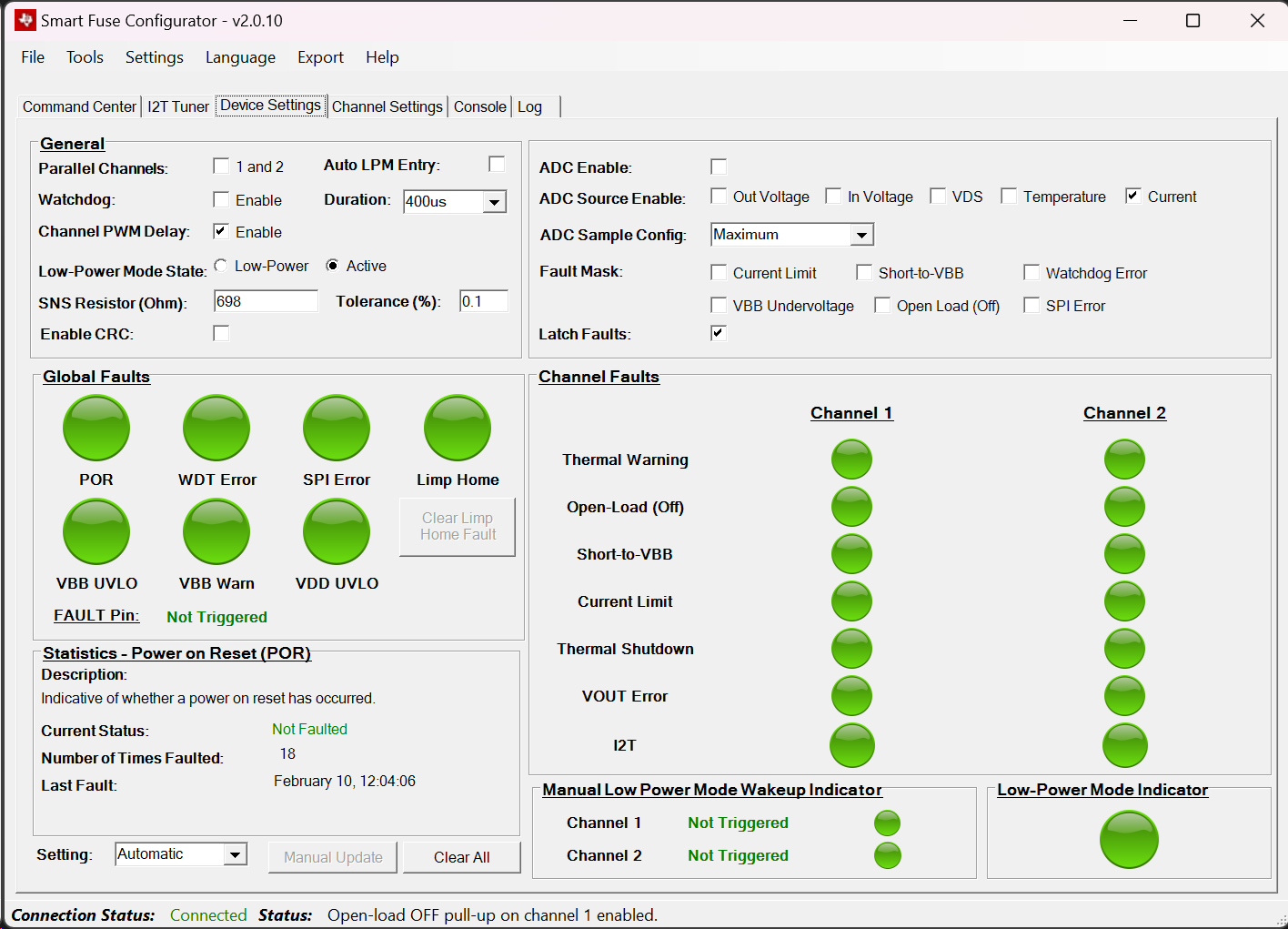

圖 3-11 器件視圖從這里，用戶可以點擊并更改 General 框中的任何設置，相應的器件設置將會隨之更改。此外，該選項卡會實時顯示器件的故障診斷。如果 Setting 框設置為 Automatic，則會在后臺運行線程，以定期輪詢器件的故障狀態。出現故障時，相應的故障圓圈會變?yōu)榧t色。用戶可以點擊任一圓圈，在 Statistics 框中填充故障說明、上次故障發生時間和觸發特定故障的總次數。

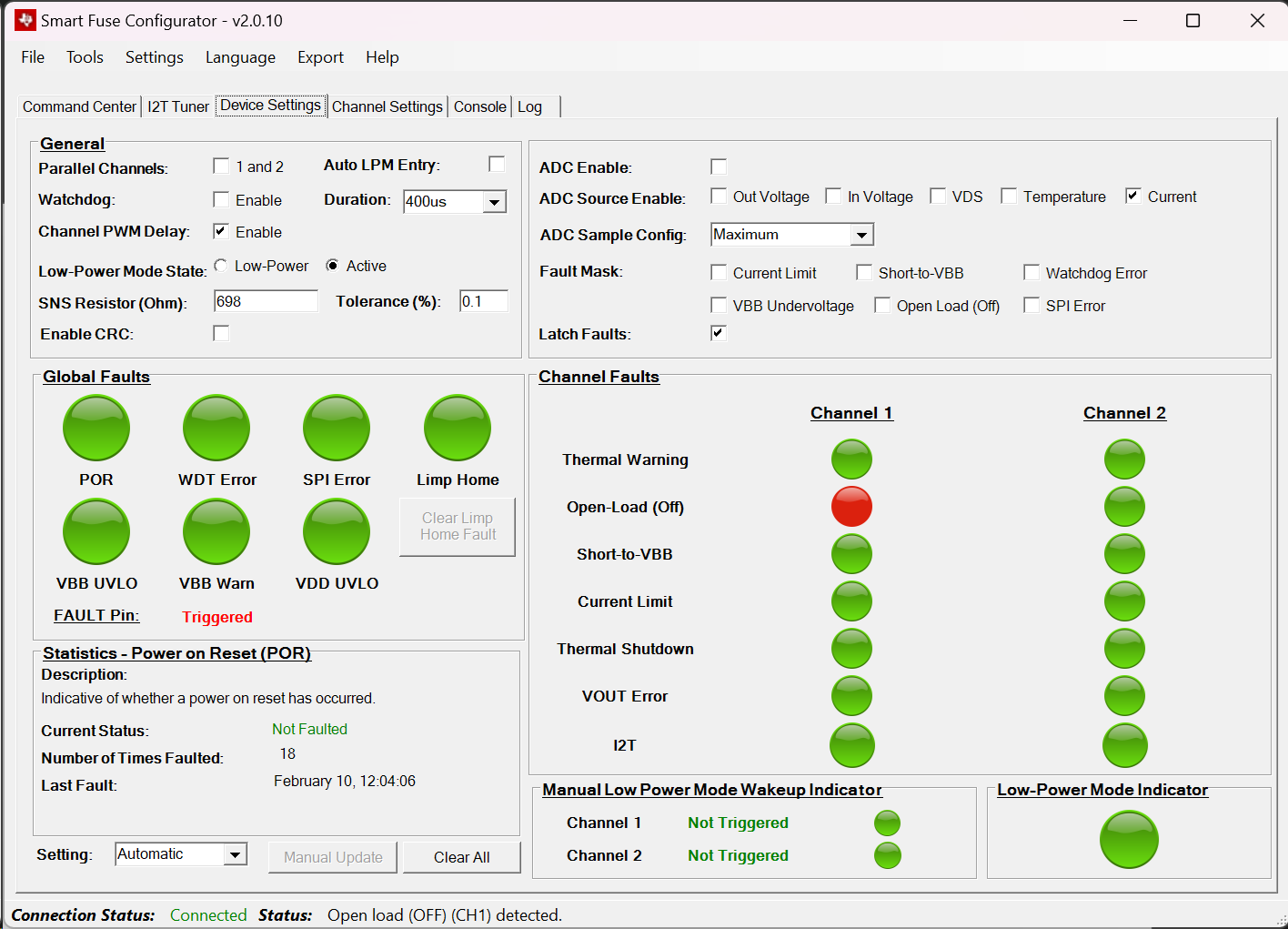

圖 3-12 故障器件視圖在以上示例中，報告了通道 1 上的開路負載故障。請注意，當發生某些故障時，也會報告 FAULT 引腳被觸發。該引腳是從高側開關連接到微控制器的開漏故障引腳。
請注意，某些器件故障（例如 POR）會在讀取時被清除。因此，這些器件故障對于 GUI 自動輪詢故障狀態而言并不可取，因為可能會錯過重要的故障事件。為了解決此問題，可將器件設置為 Manual 更新模式。在此模式下，用戶必須點擊 Manual Update 按鈕來讀取故障狀態并更新 GUI 上的指示。
