“Command Center”視圖旨在讓您快速訪問所連接高側開關的一些常用配置和運行時設置。用戶能夠打開/關閉個別通道、繪制 ADC 讀數圖(例如電流檢測)、配置 PWM 設置以及將器件置于多種診斷狀態。請注意,默認情況下,器件設置為自動保留在 GUI 中所做的更改。這意味著,當用戶更改接口上的設置時,該命令通過 USB 發送并轉換為 SPI 命令,以保持高側開關狀態。
要啟用/禁用個別通道,只需在 Channel Enable 框中點擊所需通道即可。如果輸出端有負載,這會導致相應通道開啟并傳導電流。同樣,若要為特定通道啟用電流檢測/繪制,請在 Graph Settings 框中點擊所需的通道。這會使 GUI 啟動輪詢線程,以定期讀取電流檢測寄存器的高側開關。啟用某個通道進行圖形繪制時,微控制器會自動啟用寄存器設置中的相關 ADC 位。

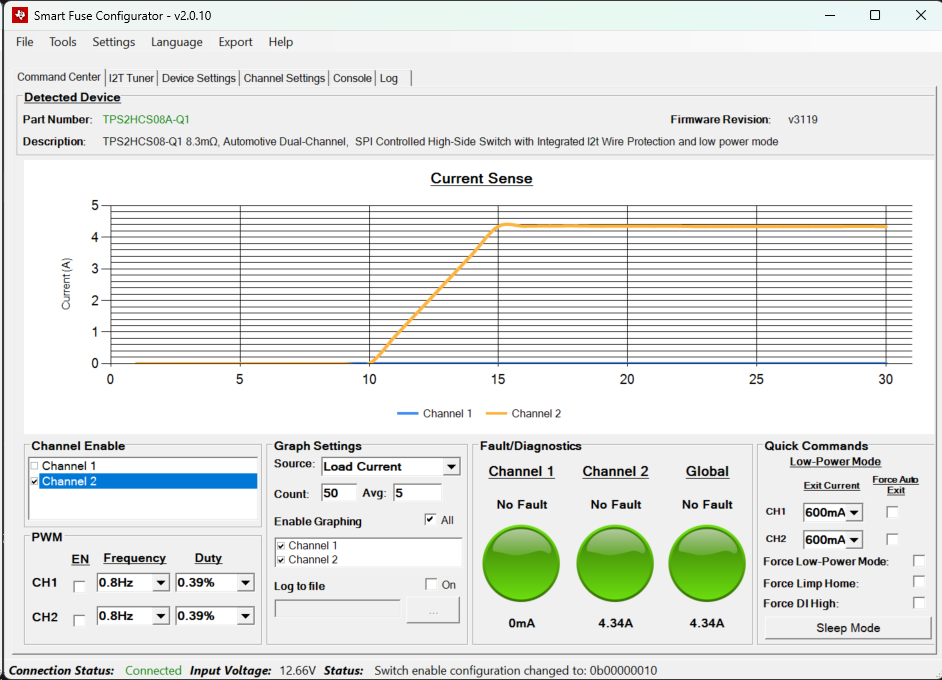

圖 3-1 電流檢測圖請注意,默認情況下,器件設置為先收集指定數量的值并對其求平均值,然后將這些值繪制到圖形中??梢酝ㄟ^ Count 設置來更改收集的樣本數上限,并可以使用 Avg 設置來更改平均樣本數。除了負載電流外,該器件還可以配置為繪制/報告 FET 溫度和輸出電壓。此設置通過 Source 框進行更改。

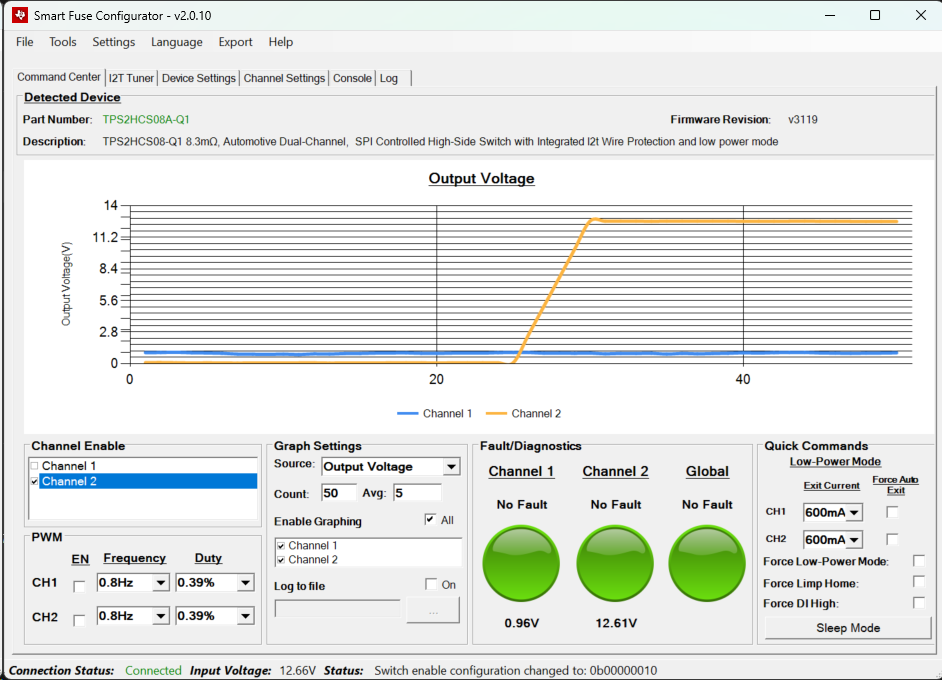

圖 3-2 電壓圖使用 Log to File 按鈕,用戶能夠?qū)⑷魏螜z測讀數轉儲到指定的逗號分隔值 (CSV) 文件中。選中此框后,如果該位置有效,程序會提示您輸入保存和開始錄制文件的位置。如果 Log to File 按鈕已關閉或程序已關閉,則會關閉/保存日志文件。
Quick Commands 框提供各種設置/診斷命令??舍槍γ總€通道快速配置 LPM 退出電流,并可通過 Low-Power Mode 框強制器件進入低功耗模式。進入低功耗模式后,如果相應通道上的負載電流超過設置中配置的值(或者未選中“Low-Power Mode”框),器件會退出低功耗模式。有關低功耗模式的確切操作行為,請參閱器件數據表 (SLVSGY2)。
Force Limp Home 框會強制器件進入跛行回家模式狀態。通常,外部電路旨在當發生系統范圍的故障時觸發高側開關的 LHI 引腳,但為了進行評估,Force Limp Home 框會使 MCU 強制觸發高側開關的 LHI 引腳。這會使器件默認為高側開關的器件配置寄存器中配置的狀態(有關詳細信息,請參閱數據表)。
Sleep Mode 按鈕會提示一個對話框,以將器件置于睡眠模式。在睡眠模式下,器件以極低功耗進入非活動狀態。在此模式下,所有器件配置均復位為復位值。但是,Smart Fuse Configurator 軟件具有在退出睡眠模式后恢復所配置值的邏輯。點擊睡眠模式按鈕后,會出現提示,警告用戶狀態將會更改。

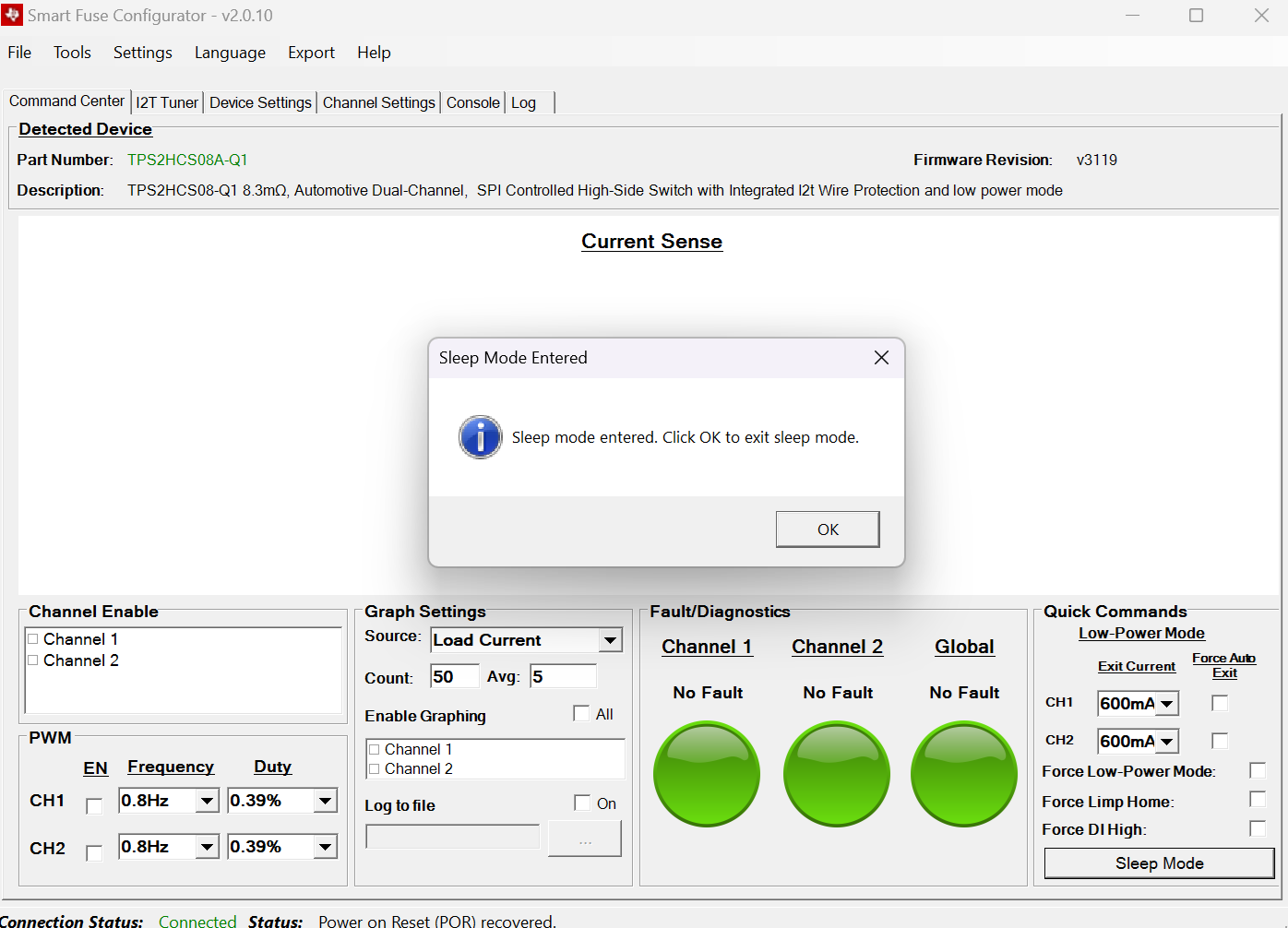

圖 3-3 進入睡眠模式點擊 Yes 后,器件會通過 SPI 寫入相應的 SLEEP 寄存器而進入睡眠模式。器件將保持在睡眠模式,直到用戶在 GUI 上點擊 OK。
圖 3-4 器件處于睡眠模式點擊 OK 后,會發生虛擬寫入,使器件退出睡眠模式。退出睡眠模式后,GUI 會從 GUI 中獲取當前配置設置并將這些設置寫回器件。

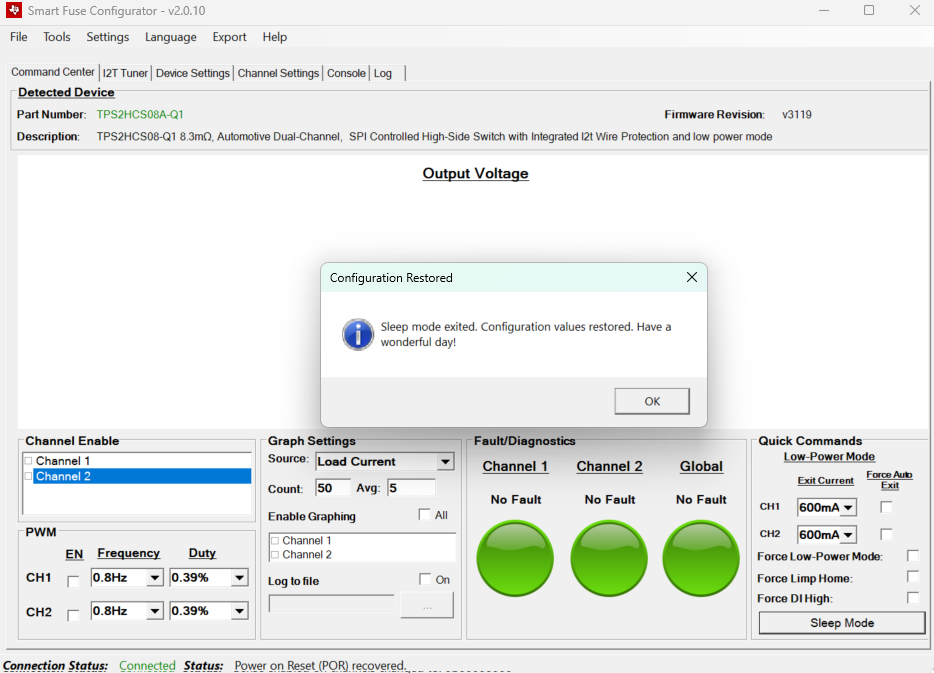

圖 3-5 退出睡眠模式
