3.1.2 I2T 調諧器
通過 I2T Tuner 選項卡，用戶可以配置/調優高側開關的 I2T 設置，并直觀顯示生成的曲線與定制導線配置文件的關系。在 I2T Curve 子選項卡上，可以使用定制提供的導線模型實時配置器件的 I2T 曲線。

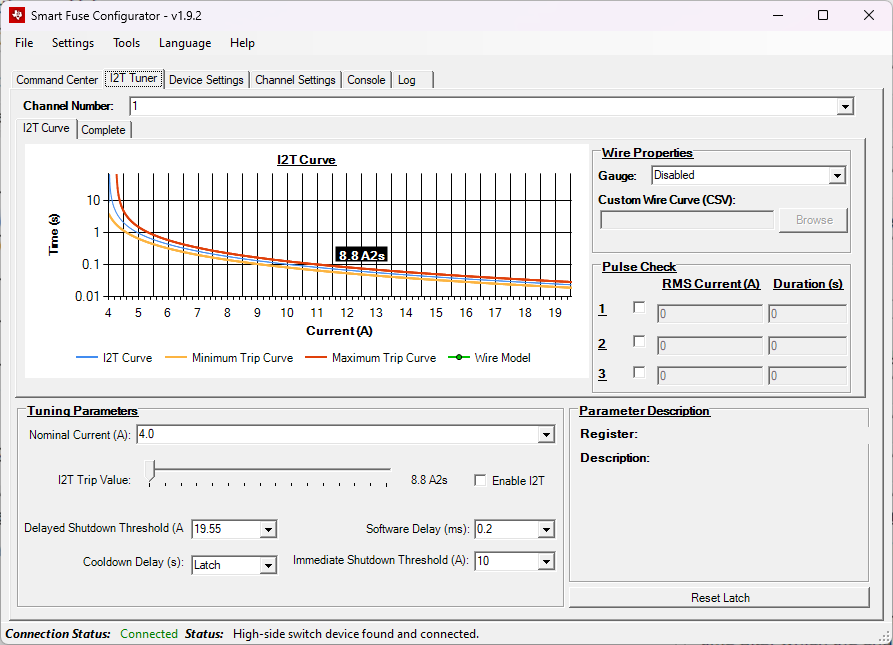

圖 3-6 I2T 曲線調諧器通過調整 I2T Trip Value 滑塊，I2T 曲線會在圖中實時調整。請注意，當滑塊發生更改時，GUI 會保留器件的新值（如果啟用了自動保留，默認情況下為如此）。

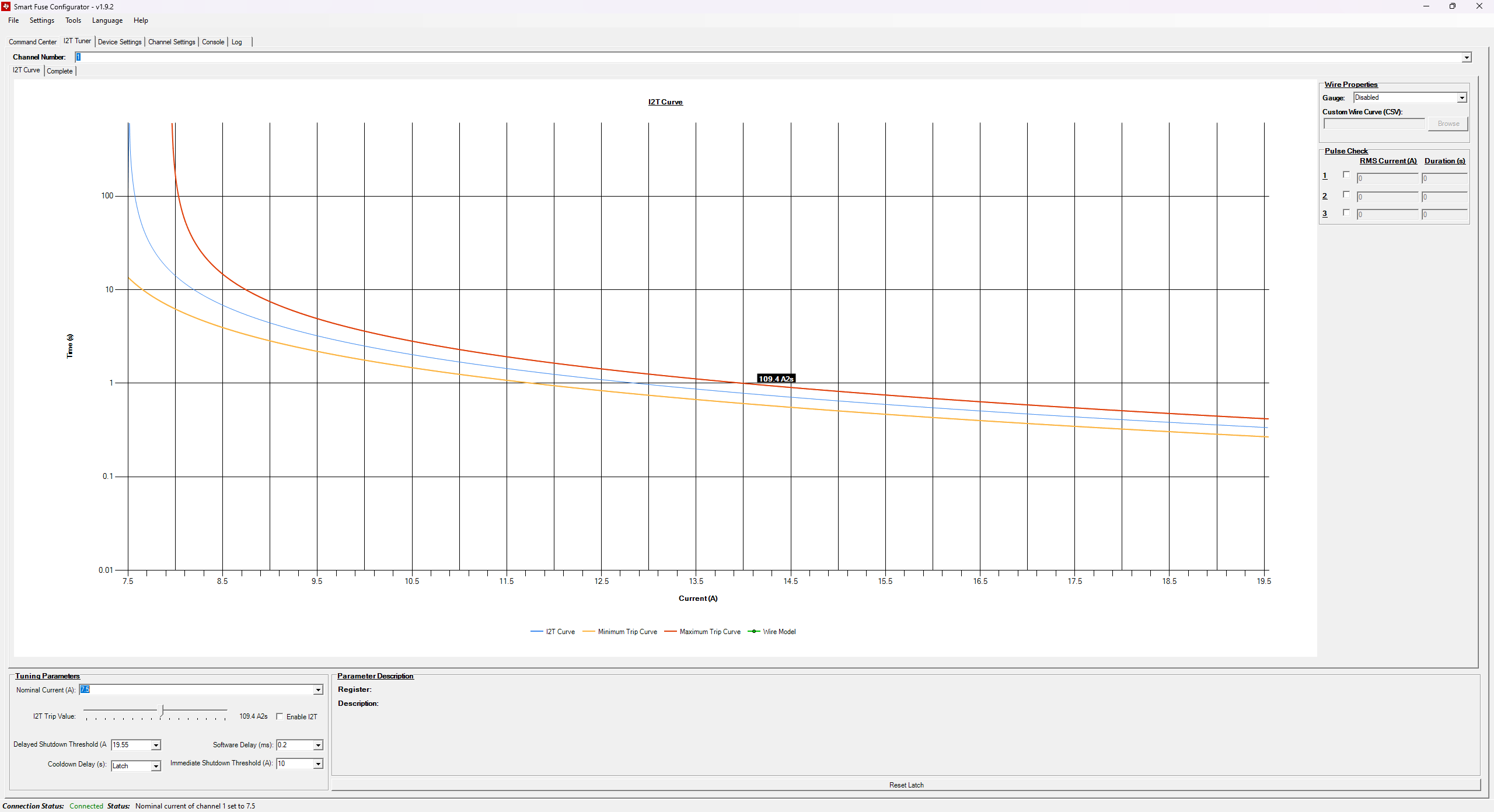

圖 3-7 調整 I2T 跳變值在 Wire Properties 框中，用戶可以根據當前的 I2T 圖繪制導線模型。提供了幾個不同的示例/虛擬模型，但是用戶能夠以 CSV 格式提供導線模型。這種格式是一種簡單的 CSV 格式，其中包含電流值和時間值。例如，以下 CSV 文件：
Current,Time
5,100
8,80
10,50
13,40
15,30
17,20
18,10
19,5這會將以下曲線繪制在 I2T 圖上。

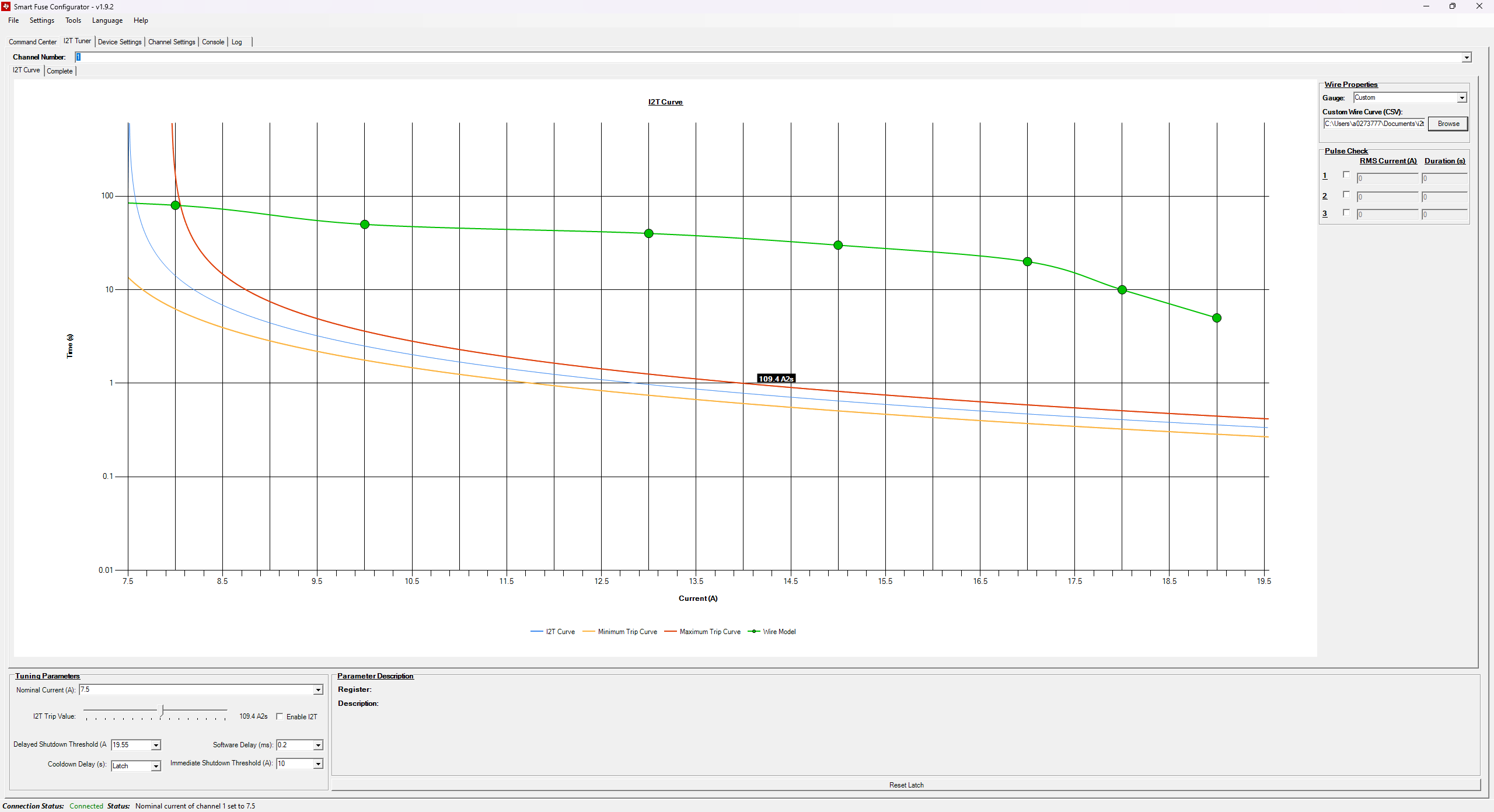

圖 3-8 定制導線模型用戶還可以在圖表上繪制靜態直流脈沖（RMS 電流 + 時間），以確定特定 I2T 設置是否會因電容浪涌事件等瞬態而發生跳變。在 Pulse Check 復選框中，啟用脈沖并輸入電流/持續時間。下面是繪制靜態電流點的示例：

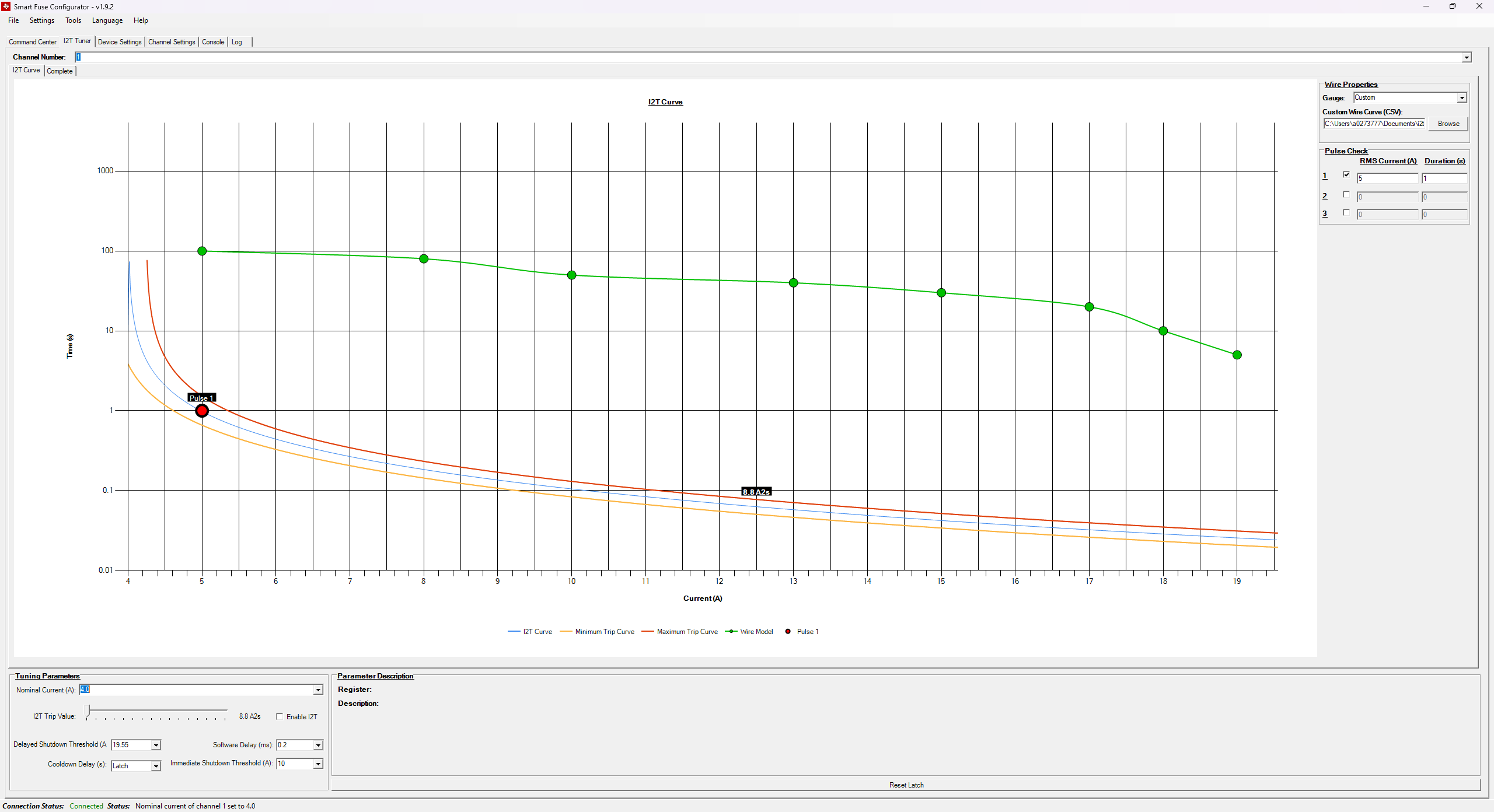

圖 3-9 自定義脈沖在以上示例中，輸入脈沖低于 I2T 跳變曲線，表示器件不會因提供的瞬態事件而錯誤跳變。
在 Complete 子選項卡中，用戶可以檢查數據表中所述的完整保險絲電流曲線。

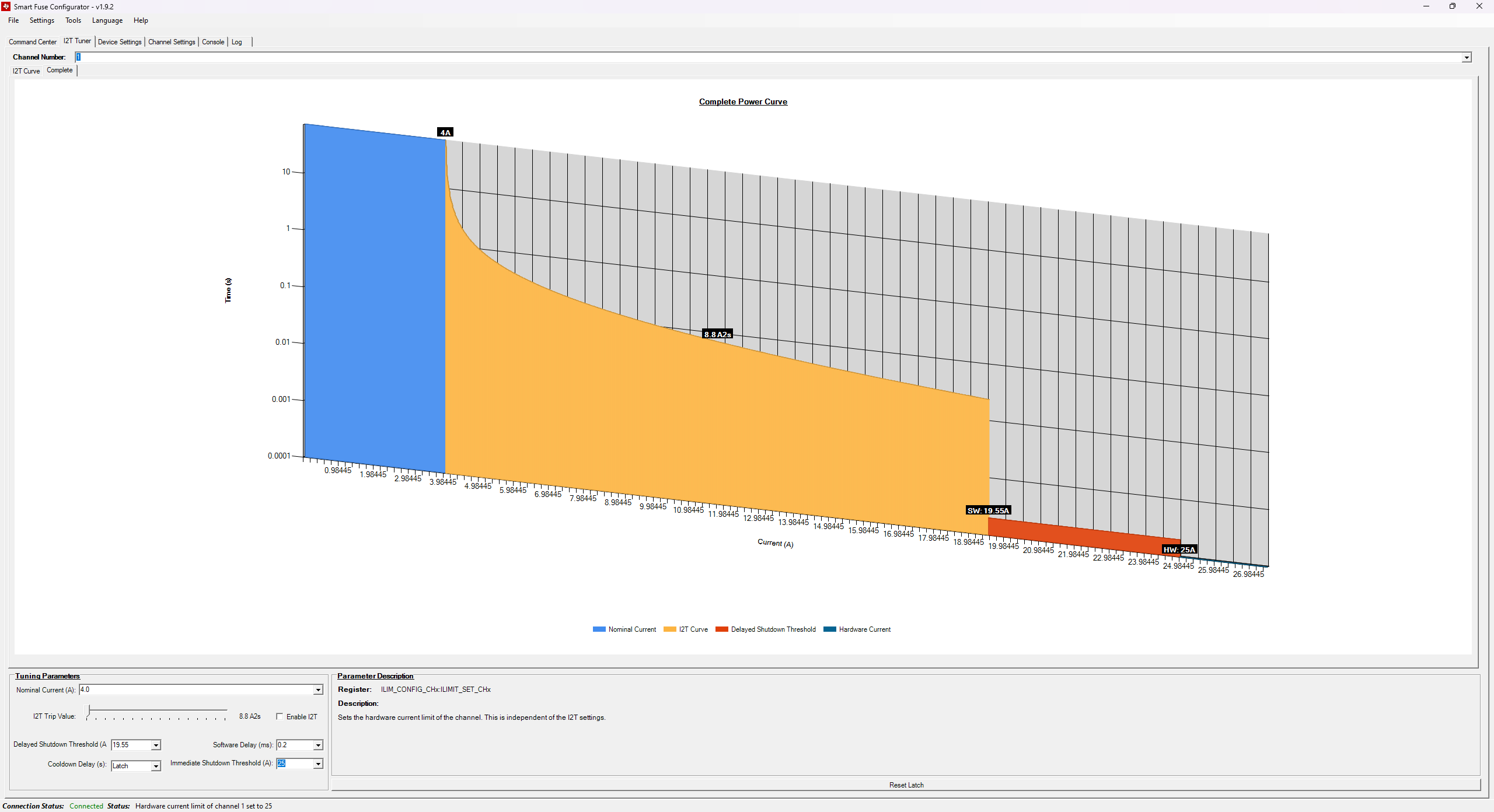

圖 3-10 完整電流曲線當 Tuning Parameters 框下的任何控件發生更改時，圖形會實時更新以顯示更新后的參數。
