要開始使用 HSS-HCMOTHERBRDEVM，需要以下資源：

• 1 個 HSS-HCMOTHERBRDEVM
  • 預先刷寫了 EVM 的固件，用戶無需對 EVM 進行初始編程。
  • 附帶標準 USB 電纜。
• 1 個 HSS-2HCS08EVM 子卡（或任何兼容的高側開關子卡 EVM）。
• 具有 .NET Framework 運行時 v4.7.2 的 Windows 主機（包含在所有 Windows 10 及更高版本中）。
  • 所有其他版本均可從 https://dotnet.microsoft.com/en-us/download/dotnet-framework/net472 下載。
• 德州儀器 (TI) Smart Fuse Configurator 軟件工具 (4MB)。

無需特殊驅動程序或大型專有框架即可運行 Smart Fuse Configurator。

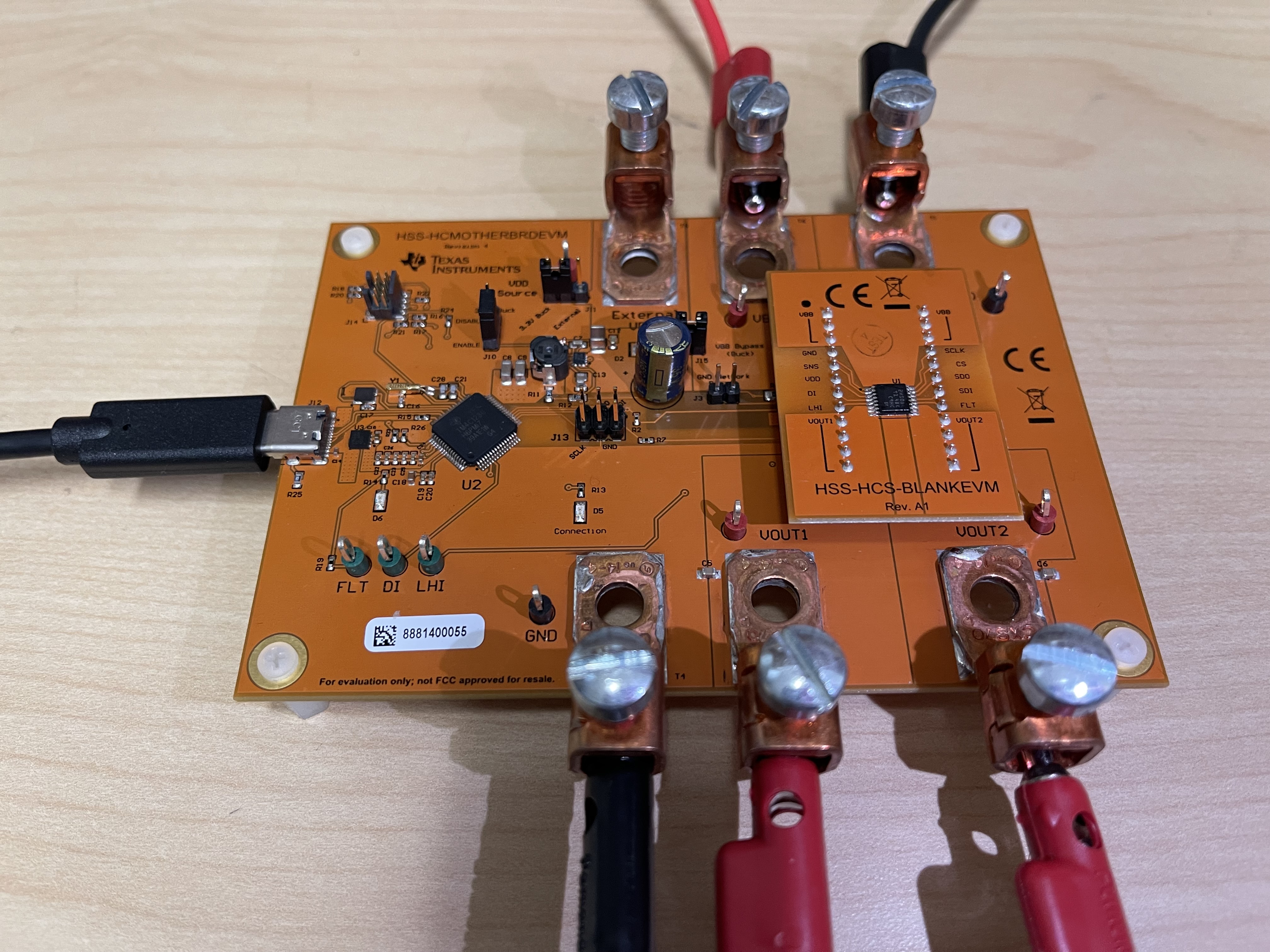

首先，將子卡插入 HSS-HCMOTHERBRDEVM 上標記為 J1 和 J2 的接頭，如圖 2-1 所示。請注意，為了正確對齊，主板和子卡上的點表示引腳 1 連接。

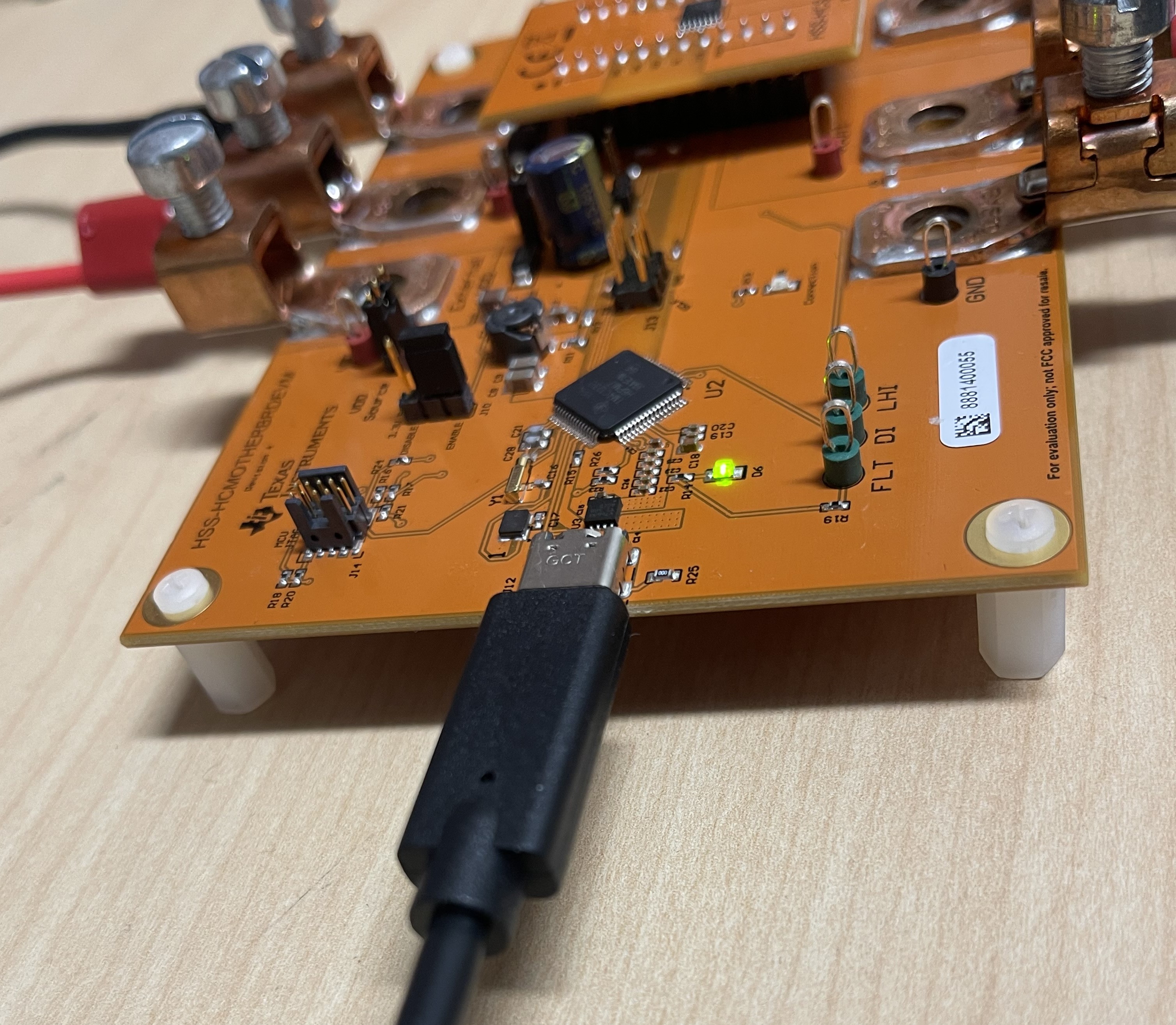

接下來，將 USB-C 電纜插入 HSS-HCMOTHERBRDEVM，如圖 2-2 所示。

如果成功，D6 上的綠色 LED 會亮起，Windows 會自動檢測/安裝高側開關 EVM。

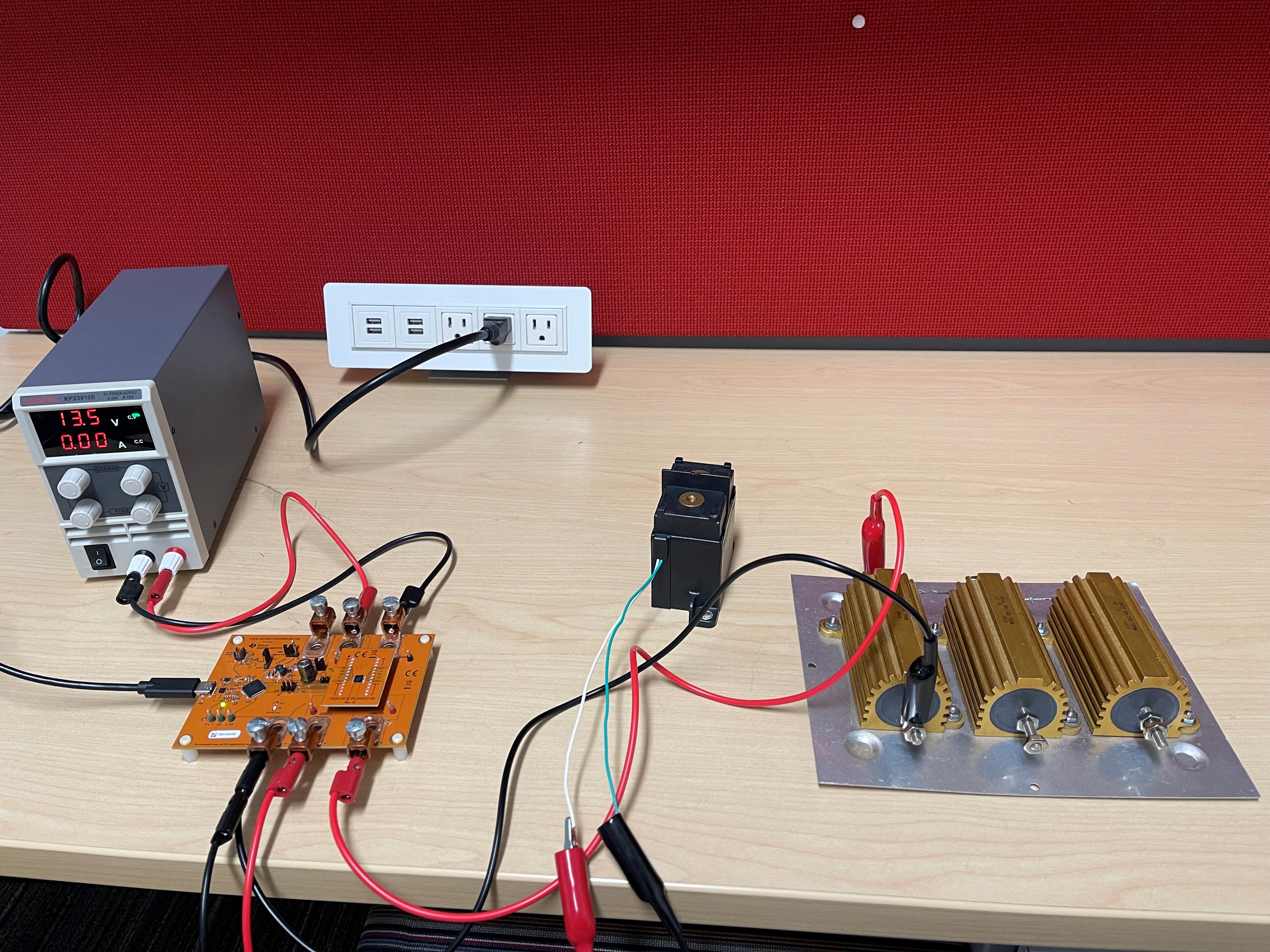

接下來，將相關電源連接到 VBB 香蕉插孔 (T6)，并將電源的接地端連接到 EVM (T1) 的 GND 香蕉插孔，如下所示。對所需的負載連接 VOUT1 (T2) 和 VOUT2 (T3) 執行相同的操作。請確保負載的接地端已重新連接到 EVM 的接地端口（例如 T4）。

在連接所有電源、負載和 USB 后，打開 EVM 的電源。請注意，此 EVM 中使用的高側開關專為 12V 汽車系統而設計，但請參閱器件數據表，了解支持的輸入/輸出條件的確切詳細信息。

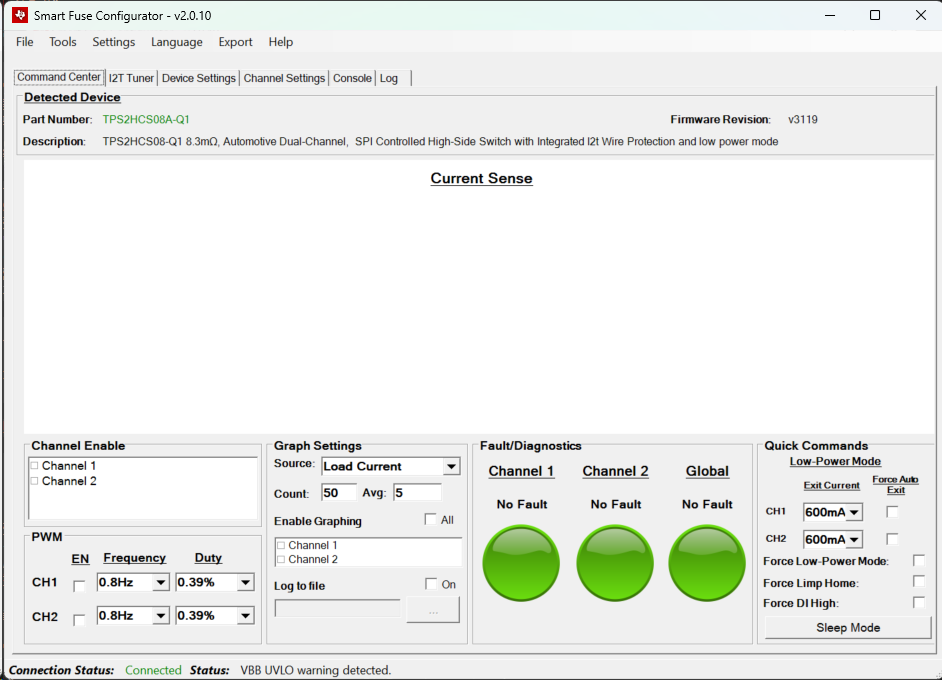

在器件通電的情況下，打開 Smart Fuse Configurator 軟件包隨附的 auto_hss_configurator.exe 可執行文件。請注意，TI.com 中的軟件包是一個可移植的 zip 文件，不需要任何特定的安裝程序即可運行。打開后，軟件程序會自動檢測所連接的高側開關并將連接狀態更新為“Connected”，如圖 2-4 所示。

如果 EVM 未連接，則“Connection Status”顯示為 Disconnected。在此狀態下，將禁用 GUI 的主要元素，直到器件已連接。

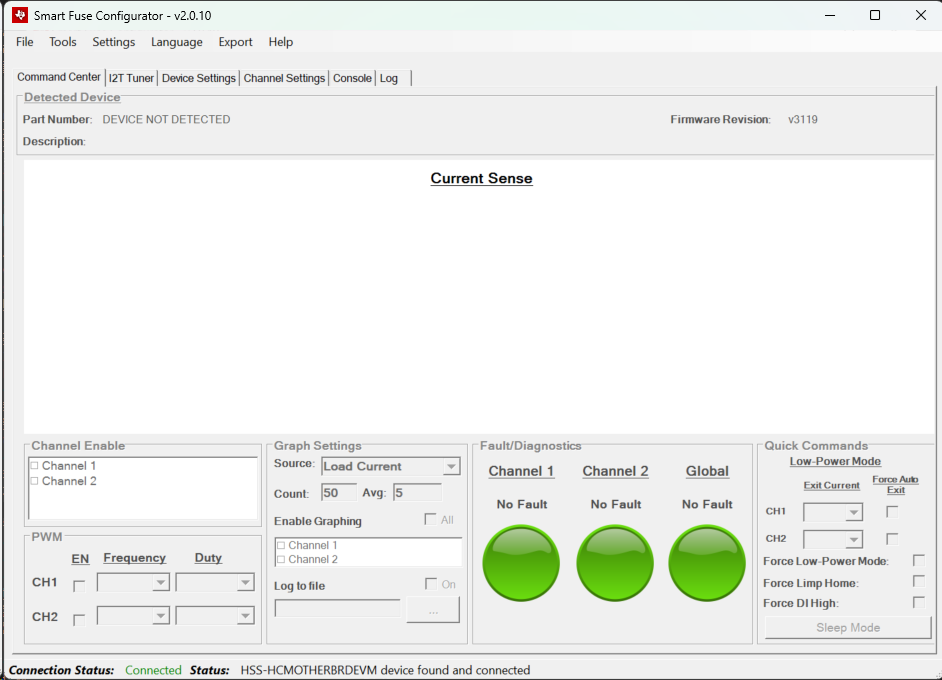

請注意，即使檢測到 USB 連接到 EVM，在電路板上檢測到活動子卡之前，軟件接口仍然不會啟用。GUI 上的后臺線程通過讀取器件寄存器 0x00（器件 ID 寄存器）來自動輪詢并檢查有效的子卡。如果讀取到有效 ID，GUI 會自動啟用并填充相關的器件信息，如圖 2-5 所示。

在主界面上，狀態欄會顯示 GUI 上發生的最新命令/狀態事件。在本例中，狀態欄消息會顯示 High-side switch device found and connected 消息，表示高側開關器件已連接。每當器件上的設置發生更改或 GUI 上的某個重要設置發生更改時，狀態欄都會顯示一條消息?？梢栽凇癓og”選項卡中看到所有先前事件的帶時間戳的列表，如圖 2-6 所示。

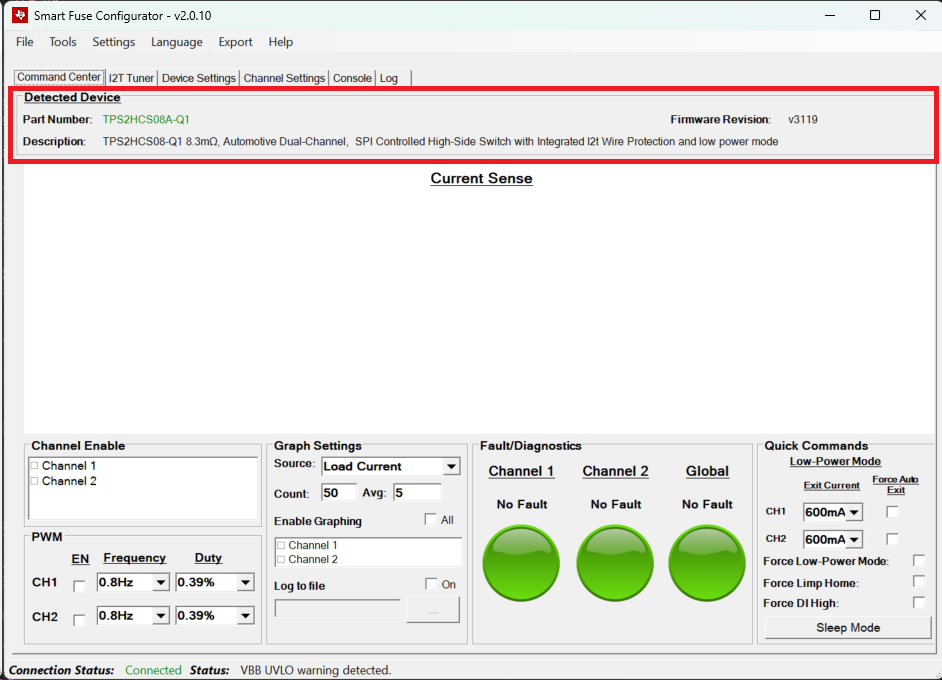

連接后，GUI 會與 EVM 通信并從 EVM 中讀出器件 ID 字符串以及固件版本。此信息顯示在“Command Center”選項卡中的 Detected Device 部分下。

以下各節提供了該軟件中各個選項卡的詳細使用指南。
