2.6 瞬態測試
默認情況下，智能保險絲評估模塊用于優化開箱即用的用戶體驗和易用性。增加了對接地短路等瞬態測試的支持，并且不會損壞任何板載元件。TI 建議，如果電源/VBB 線路上出現任何電壓尖峰（例如在接地短路情況下出現的電壓尖峰），則應將 EVM 配置為旁路板載降壓轉換器，轉而從外部為 VDD 供電。這可以通過斷開 J15 跳線并將 J11 設置為外部 來實現。此跳線配置如下所示。

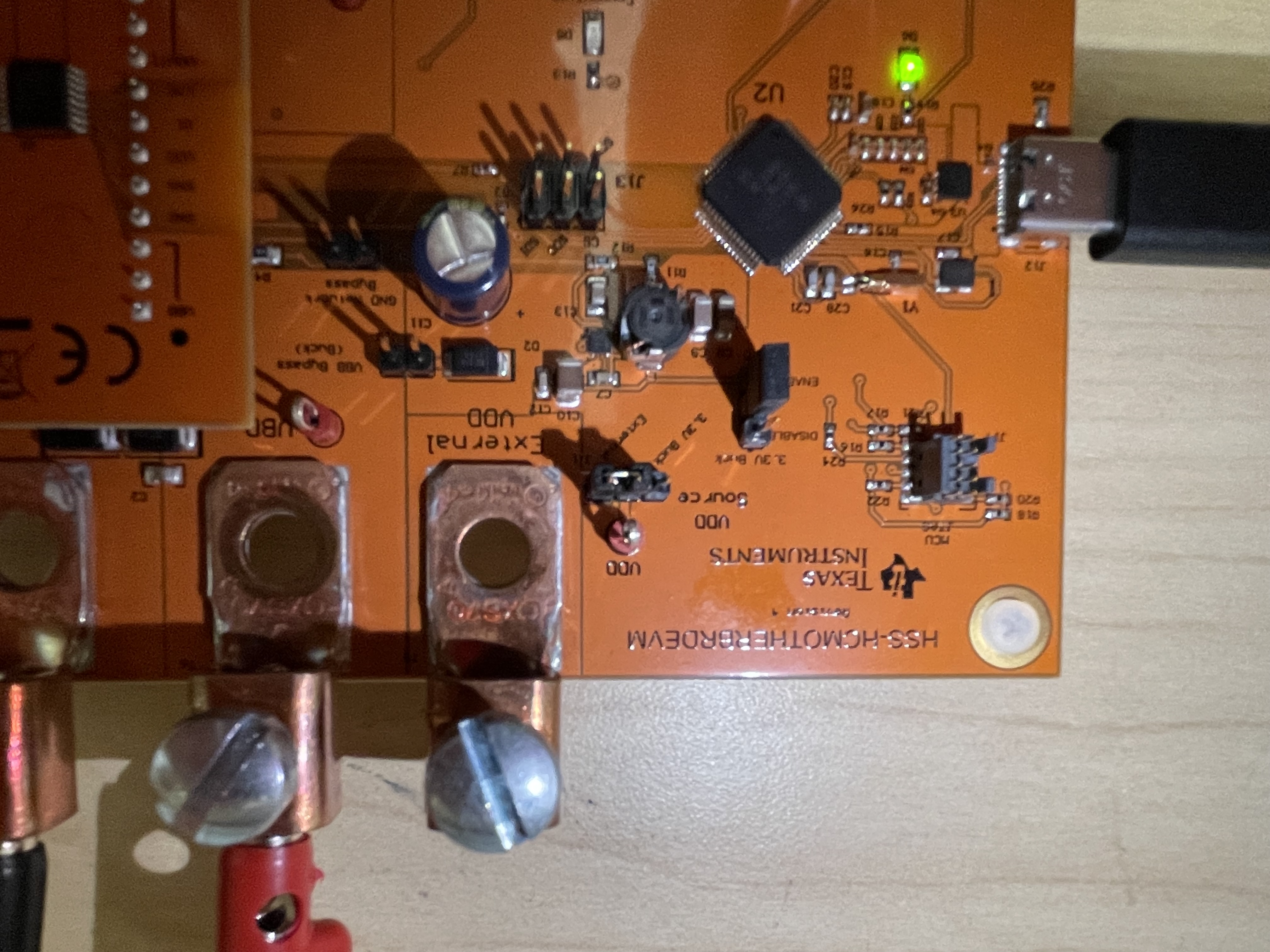

圖 2-8 已針對外部 VDD 進行配置配置為使用外部 VDD 源后，將兼容（通常為 5V 或 3.3V）電源連接到外部 VDD，如下所示。

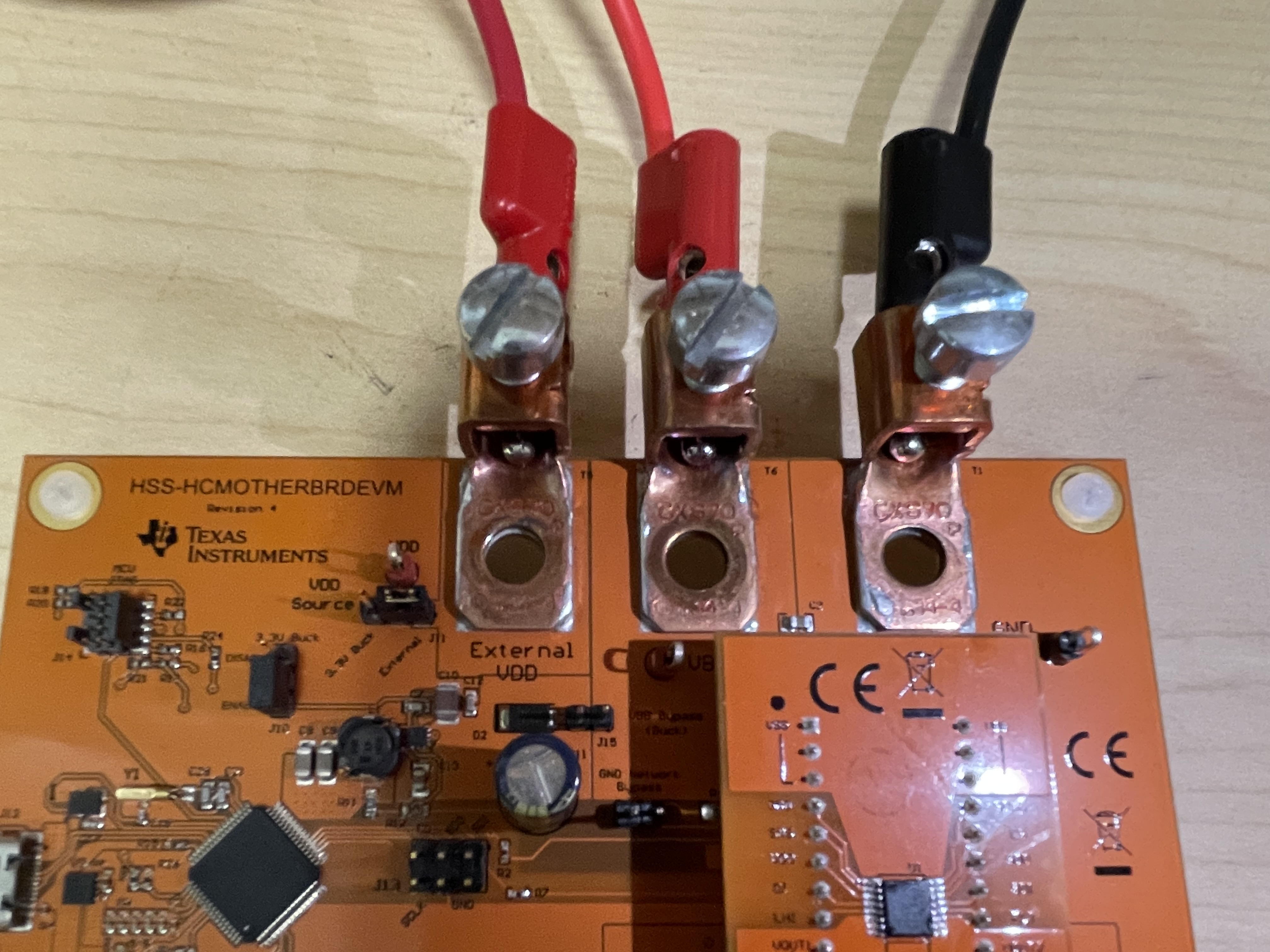

圖 2-9 已連接外部 VDD借助為 VDD 供電的外部電源，可以在 EVM 上安全地施加接地短路或其他瞬態條件。圖 2-10 中顯示了一個接地短路條件示例。

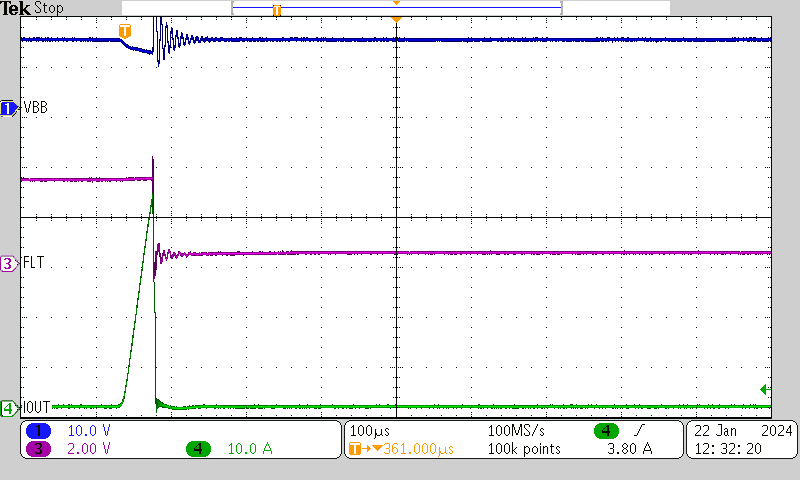

圖 2-10 接地短路事件
