ZHCUBF4C August 2023 – April 2025 TPS2HCS10-Q1
HSS-HCMOTHERBRDEVM 能夠通過 USB 更新 TM4C 微控制器上的固件。為了實現這一點,微控制器利用 TI 開發的 DFU 生態系統。要將器件置于固件更新模式,請依次點擊 Tools->Enter DFU Mode。

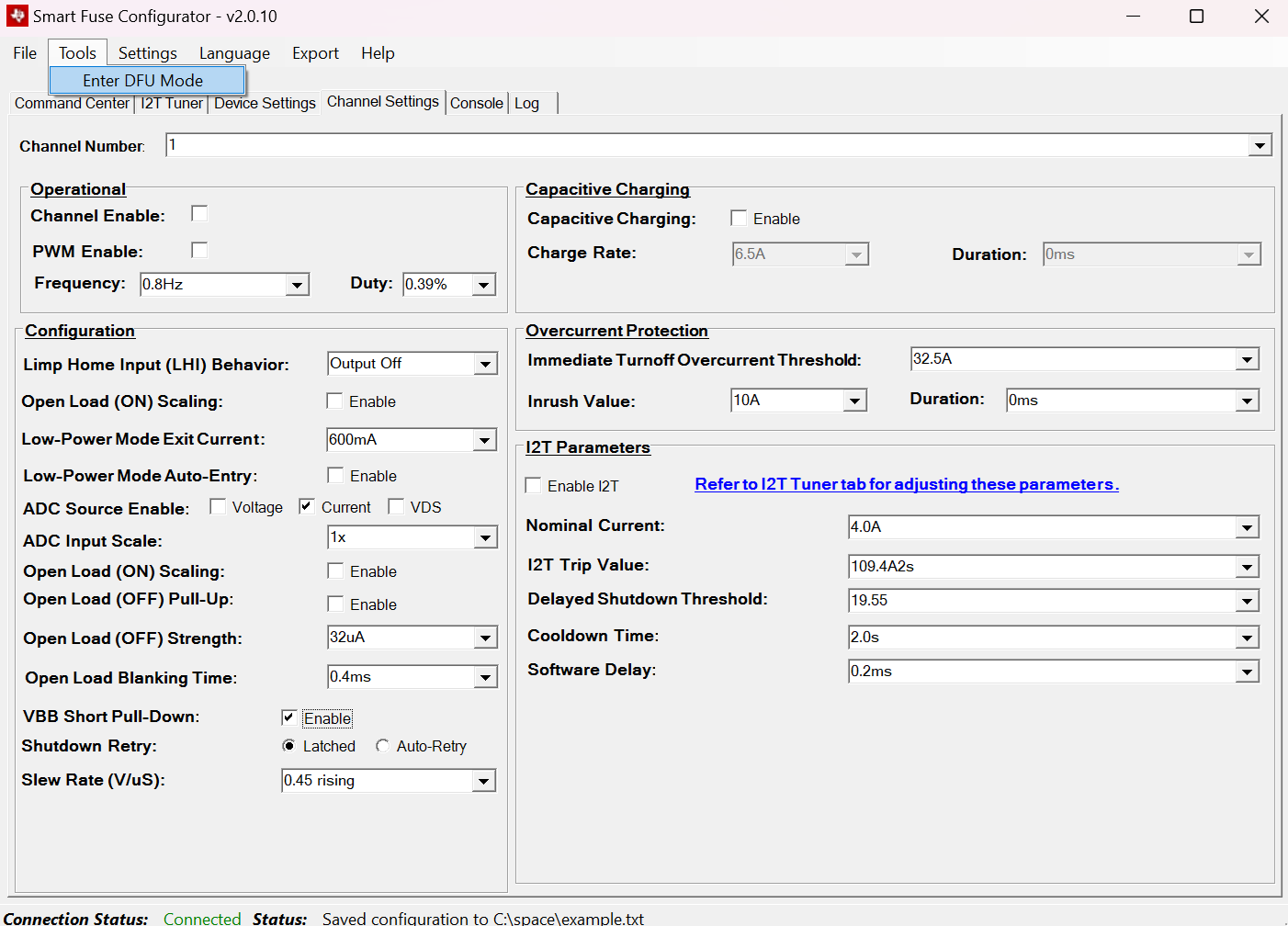

圖 3-16 進入固件更新模式進入 DFU 模式后,高側開關會斷開連接,并且器件會作為兼容 DFU 的 USB 器件進行枚舉。請注意,必須安裝 DFU 驅動程序以支持此運行模式。這些驅動程序包含在標準 TivaWare 安裝中。TivaWare 安裝中還包含固件更新工具 dfutool.exe。該工具可用于將二進制文件下載到該器件的板載微控制器中。

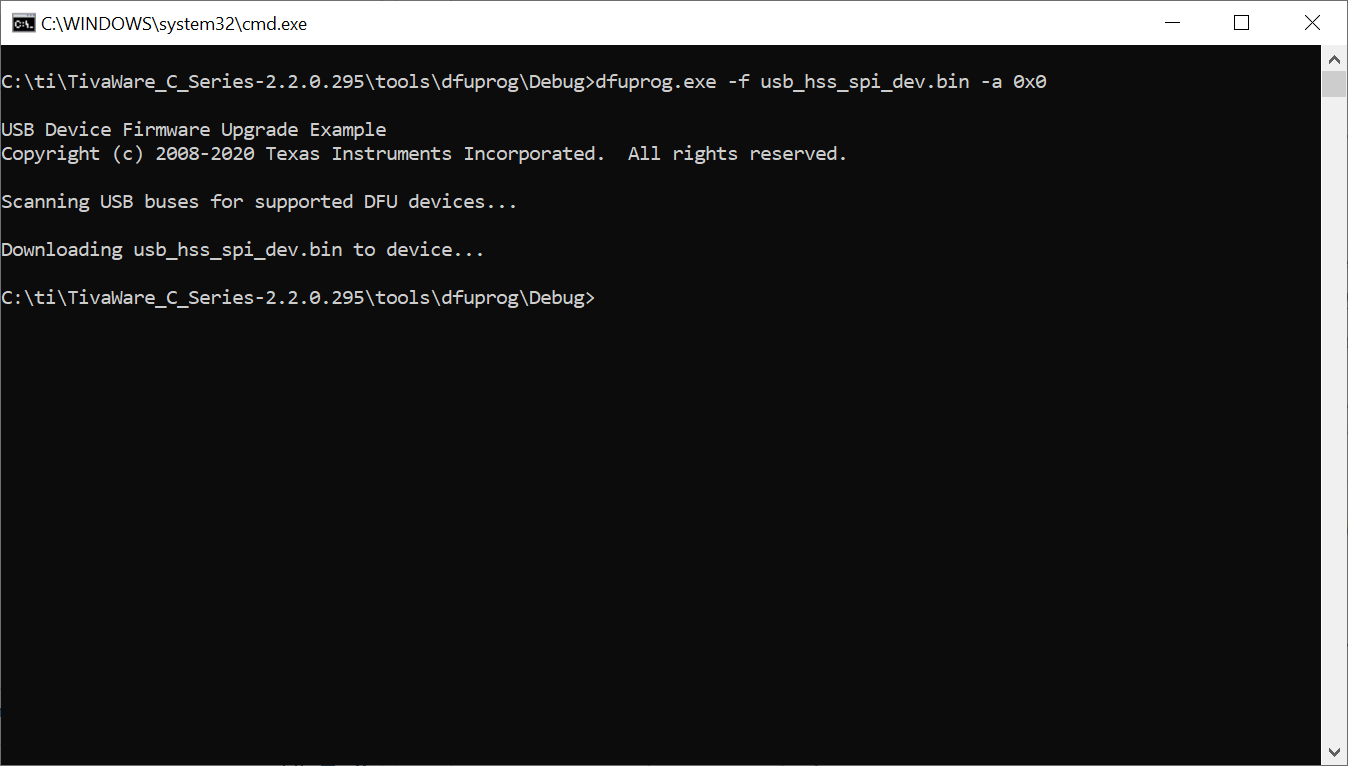

圖 3-17 dfuprog 調用
