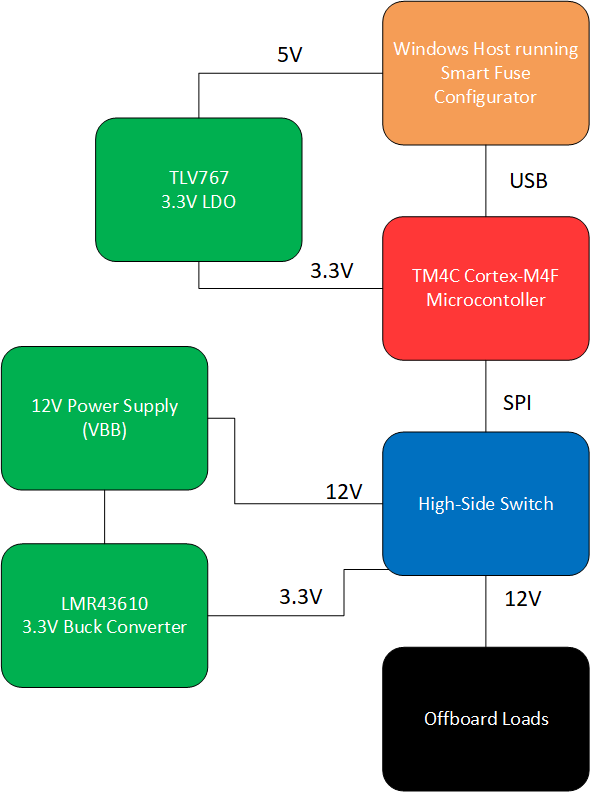

HSS-HCMOTHERBRDEVM 應與子卡電路板一起用于評估汽車應用，在這些應用中，高側開關主要用于驅動非板載負載。此 EVM 包含一個預先刷寫的微控制器，其固件充當高側開關 (SPI) 與運行 GUI (USB) 的主機 PC 系統之間的 SPI<-> USB 橋接器。此 EVM 旨在實現易用性，只需插入 USB 和相關負載、接通電源以及通過 GUI 進行評估即可。EVM 各個塊的方框圖如下所示。

從上圖可以看出，EVM 具有多個源自輸入電源的電源軌。12V 電源電壓饋入 LMR43610 降壓轉換器，以產生 3.3V 電源軌，用于為高側開關供電。此降壓轉換器用于低 IQ 功能，以便可以通過 EVM 測量高側開關的低功耗模式。使用 TLV767 LDO 通過 PC 從 5V USB 連接產生 3.3V 微控制器電源。

請注意，此板用于評估器件的標準功能。該電路板的設計不能承受汽車瞬態事件，例如硬接地短路事件、電池反向事件和 ISO 16750-2 負載突降。如果在 EVM 上執行接地短路，請參閱有關如何在 EVM 上安全運行瞬態測試的瞬態測試部分。
