2.1.6.16.2 引導模式
SK EVM 板的引導模式由兩組開關 SW1 和 SW2 定義，或由連接到測試自動化連接器的 I2C 緩沖器定義。這樣，AM62x SoC 引導模式就可由用戶（DIP 開關控制）或測試自動化連接器控制。
開關（SW1 和 SW2）的所有位都具有弱下拉電阻器和強上拉電阻器，如下圖所示。請注意，“關閉”設置提供低邏輯電平（“0”），“開啟”設置提供高邏輯電平（“1”）。注： 引導模式設置在 E1 和未來版本中會有變化，請遵循板載絲印。

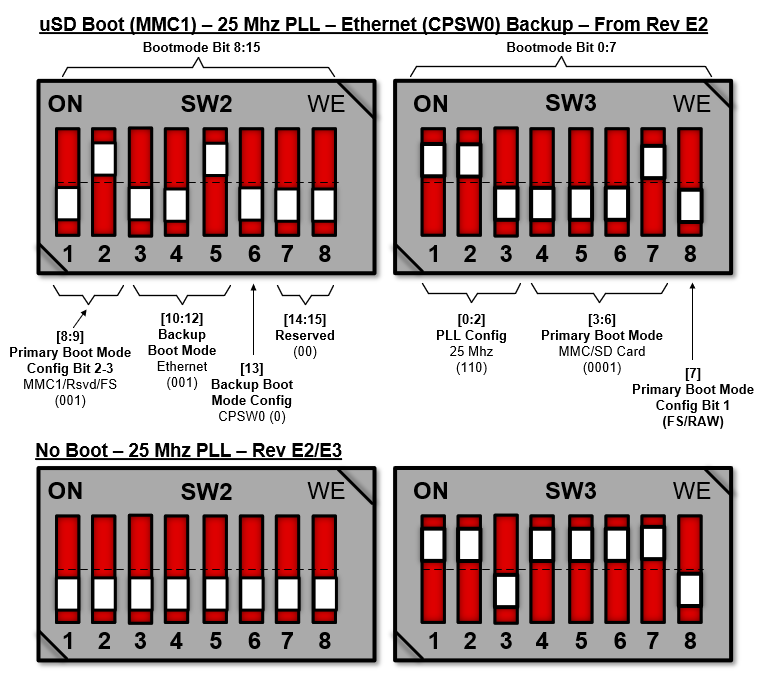

圖 2-17 SD 引導的引導模式開關配置（來自 E2）

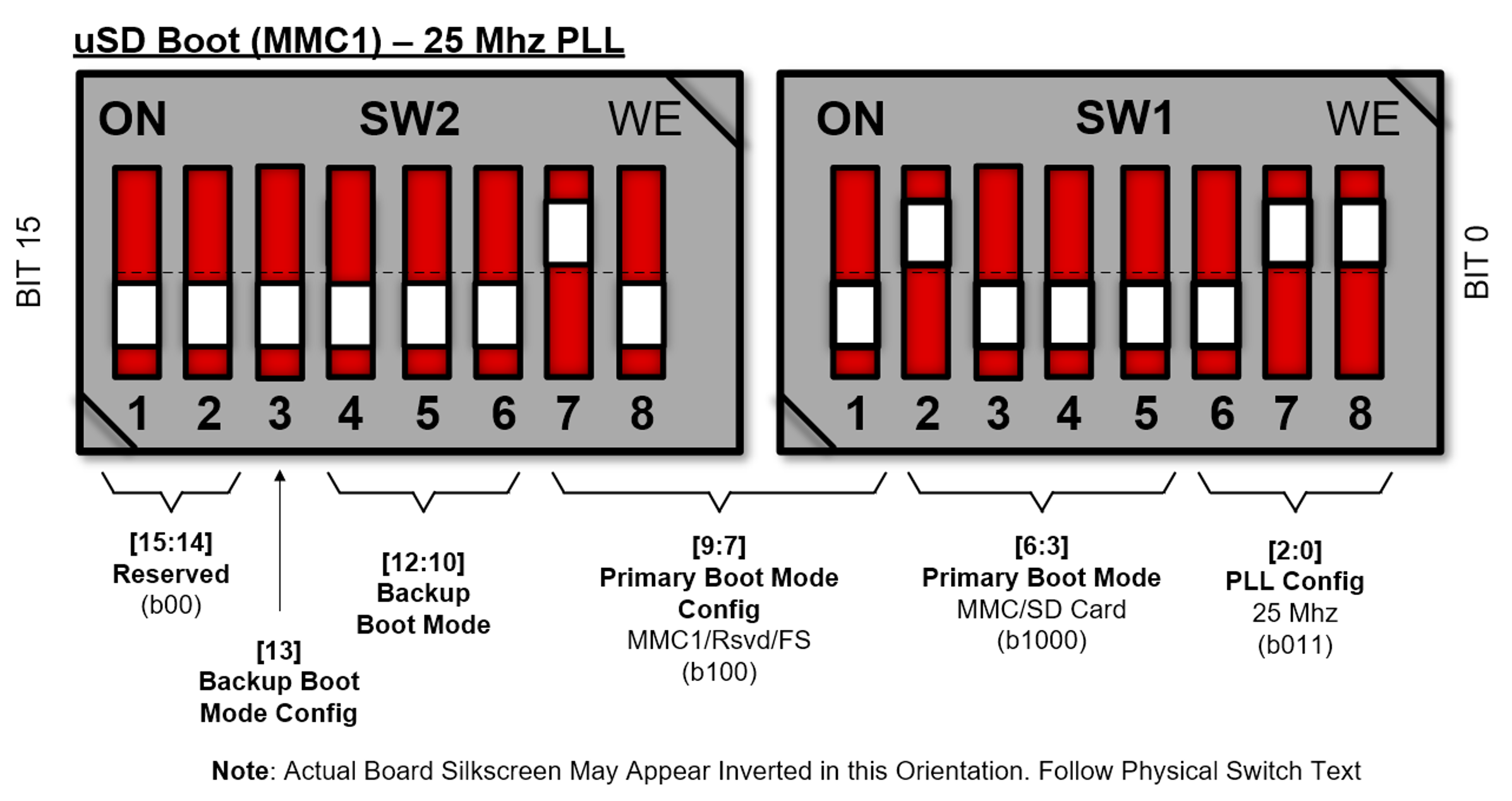

圖 2-18 SD 引導的引導模式開關配置 (E1)SoC 的引導模式引腳在正常運行期間可提供關聯的替代功能。因此使用緩沖器 IC 提供隔離可滿足替代引腳的功能。緩沖器輸出連接到 AM62x 上的引導模式引腳，在復位周期中需要引導模式時會啟用此輸出。緩沖器的輸入連接到 DIP 開關電路，以及測試自動化電路所設 I2C 緩沖器的輸出。如果由測試自動化電路控制引導模式，所有開關將手動設在 OFF 位置。引導模式緩沖器應由常開電源供電，以確保即使 SoC 重新下電上電，引導模式仍然存在。
開關 SW1 和 SW2 位 [15:0] 用于設置 SoC 引導模式。
下表提供了引導模式功能的開關映射。
表 2-17 引導模式引腳映射
| 位 15 | 位 14 | 位 13 | 位 12 | 位 11 | 位 10 | 位 9 | 位 8 | 位 7 | 位 6 | 位 5 | 位 4 | 位 3 | 位 2 | 位 1 | 位 0 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 保留 | 保留 | 備用引導模式配置 | 備用引導模式 | 主引導模式配置 | 主引導模式 | PLL 配置 | |||||||||
- 引導模式 [0:2] – 表示 PLL 配置的系統時鐘頻率。默認情況下，此位設為 25MHz。
表 2-18 詳細介紹了 PLL 參考時鐘選擇。
表 2-18 PLL 參考時鐘選擇，引導模式 [2:0]
| 位 2 | 位 1 | 位 0 | PLL REF CLK (MHz) |
|---|---|---|---|
| 關閉 | 關閉 | 關閉 | RSVD |
| 關閉 | 關閉 | 打開 | RSVD |
| 關閉 | 打開 | 關閉 | 24 |
| 關閉 | 打開 | 打開 | 25 |
| 打開 | 關閉 | 關閉 | 26 |
| 打開 | 關閉 | 打開 | RSVD |
| 打開 | 打開 | 關閉 | RSVD |
| 打開 | 打開 | 打開 | RSVD |
- 引導模式 [3:6] – 提供主引導模式配置，在 POR 之后選擇請求的引導模式，即要從中引導的外設/存儲器。表 2-19 提供主引導器件選擇詳情。
表 2-19 引導器件選擇，引導模式 [6:3]
| 位 6 | 位 5 | 位 4 | 位 3 | 所選的主引導器件 |
|---|---|---|---|---|
| 關閉 | 關閉 | 關閉 | 關閉 | 串行與非門 |
| 關閉 | 關閉 | 關閉 | 打開 | OSPI |
| 關閉 | 關閉 | 打開 | 關閉 | QSPI |
| 關閉 | 關閉 | 打開 | 打開 | SPI |
| 關閉 | 打開 | 關閉 | 關閉 | 以太網 RGMII1 |
| 關閉 | 打開 | 關閉 | 打開 | 以太網 RMII1 |
| 關閉 | 打開 | 打開 | 關閉 | I2C |
| 關閉 | 打開 | 打開 | 打開 | UART |
| 打開 | 關閉 | 關閉 | 關閉 | MMC/SD 卡 |
| 打開 | 關閉 | 關閉 | 打開 | eMMC |
| 打開 | 關閉 | 打開 | 關閉 | USB0 |
| 打開 | 關閉 | 打開 | 打開 | GPMC NAND |
| 打開 | 打開 | 關閉 | 關閉 | GPMC NOR |
| 打開 | 打開 | 關閉 | 打開 | 保留 |
| 打開 | 打開 | 打開 | 關閉 | xSPI |
| 打開 | 打開 | 打開 | 打開 | 無引導/開發引導 |
- 引導模式 [10:12] – 選擇備用引導模式，即主引導器件出現故障時，通過外設/存儲器進行引導。
表 2-20 提供備用引導模式選擇詳情。
表 2-20 備用引導模式選擇，引導模式 [12:10]
| 位 12 | 位 11 | 位 10 | 所選的備用引導器件 |
|---|---|---|---|
| 關閉 | 關閉 | 關閉 | 無（無備用模式） |
| 關閉 | 關閉 | 打開 | USB |
| 關閉 | 打開 | 關閉 | 保留 |
| 關閉 | 打開 | 打開 | UART |
| 打開 | 關閉 | 關閉 | 以太網 |
| 打開 | 關閉 | 打開 | MMC/SD |
| 打開 | 打開 | 關閉 | SPI |
| 打開 | 打開 | 打開 | I2C |
- 引導模式 [9:7] – 這些引腳提供可選設置，與所選主引導器件搭配使用。
表 2-21 提供了主引導介質配置詳情。
表 2-21 主引導介質配置，引導模式 [9:7]
| 位 9 | 位 8 | 位 7 | 引導器件 |
|---|---|---|---|
| 保留 | 讀取模式 2 | 讀取模式 1 | 串行與非門 |
| 速度 | Iclk | Csel | OSPI |
| 保留 | Iclk | Csel | QSPI |
| 保留 | 模式 | Csel | SPI |
| Clkout | 延遲 | Link stat | 以太網 RGMII |
| Clkout | Clk src | 保留 | 以太網 RMII |
| 總線復位 | 保留 | Addr | I2C |
| 保留 | 保留 | UART | |
| 端口 | 保留 | Fs/raw | MMC/SD 卡 |
| 保留 | 電壓 | eMMC | |
| 保留 | 模式 | 通道交換 | USB0 |
| 保留 | GPMC NAND | ||
| 保留 | GPMC NOR | ||
| 保留 | 保留 | ||
| SFDP | 讀取命令 | 模式 | xSPI |
| 保留 | 無/開發 | 無引導/開發引導 | |
- 引導模式 [13] – 這些引腳提供可選設置，與備用引導器件搭配使用。開關 SW2.6 在 ON 時設為 1、OFF 時設為 0，請參閱器件特定 TRM。
- 引導模式 [14:15] – 保留。
表 2-22 提供了備用引導介質配置選項。
表 2-22 備用引導介質配置，引導模式 [13]
| 位 13 | 引導器件 |
|---|---|
| 保留 | 無 |
| 模式 | USB |
| 保留 | 保留 |
| 保留 | UART |
| IF | 以太網 |
| 端口 | MMC/SD |
| 保留 | SPI |
| 保留 | I2C |
