ZHCUAS3D May 2022 – August 2025
USB 2.0 HOST 接口通過 AM62x SoC 上 USB1 控制器上的 USB Type-A 端口提供。
USB 信號在 E1 上連接到 USB 2.0 集線器(制造商器件型號 TUSB4020BI),以提供兩個 USB 2.0 主機端口。TUSB4020BI 是一款雙端口 USB 2.0 集線器,該集線器在上行端口上提供 USB 高速/全速連接,在下行端口上提供 USB 高速、全速或低速連接。片上 24MHz 晶體用于為 USB 集線器提供時鐘。SoC 的 USB0_DRVVBUS 通過電阻分壓器網絡連接到集線器的 USB_VBUS 引腳,以將電壓電平限制在 1.155V 以下。通過 SoC RESETSTATz 輸出對集線器進行復位。

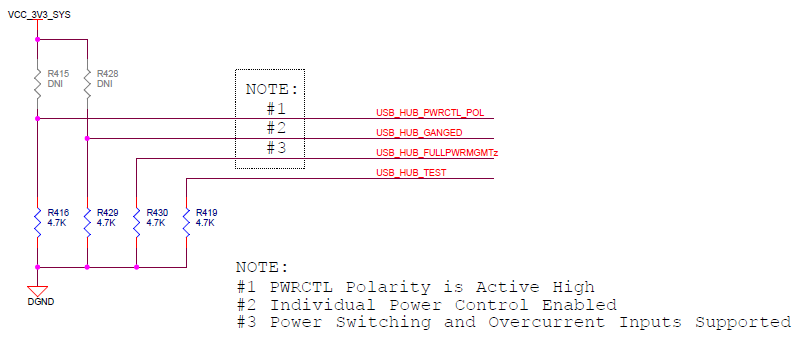

USB 集線器的 GANGED/SMBA2/HS_UP 引腳和 FULLPWRMGMTz/SMBA1 引腳被下拉,以在啟用電源切換時啟用端口的單獨電源控制。USB 集線器的 PWRCTL_POL 引腳被下拉,使 PWRCTL 極性為高電平有效。將集線器的 PWRCTL1/BATEN1 引腳和 PWRCTL2/BATEN2 引腳連接到限流開關的使能引腳,用于下游端口上的 VBUS 電源控制。根據 USB2.0 規范,USB2.0 端口應為器件提供最大 500mA、5V 的電源。下面提供了 USB 集線器 Strap 配置選項。
在 E2 和未來的修訂版中,USB 集線器已被棄用,取而代之的是將板載 USB 控制器直接連接到一個 Type-A 連接器。

Type-A 連接器的 USB 數據線連接到限流負載開關和 ESD 保護 IC(制造商器件型號 TPD3S014DBVR)。該開關將電流限制為 500mA,并消除高于 IEC 61000-4-2 中規定的最高水平的 ESD 沖擊。
USB 集線器由來自板 IO 電源的 3.3V 電源和來自專用 LDO(制造商器件型號 TLV75511PDQNR)的 1.1V 電源供電。
