ZHCUAS3D May 2022 – August 2025

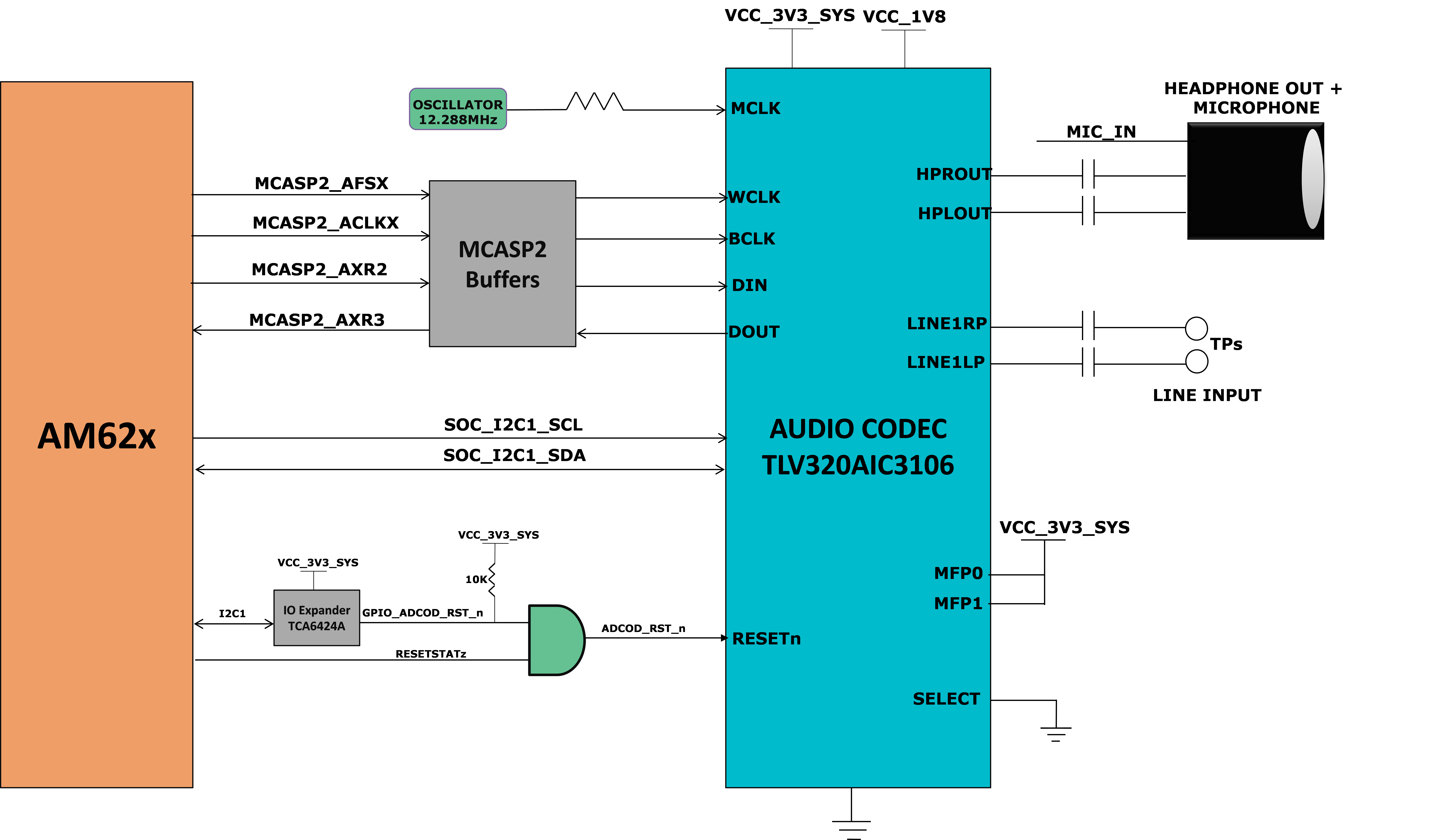

AM62x SKEVM 具有 TI 的低功耗 TLV320AIC3106 立體聲音頻編解碼器,可通過 McASP 與 AM62x 連接。
TLV320AIC3106 是一款低功耗立體聲音頻編解碼器,具有立體聲耳機放大器以及在單端或全差分配置下可編程的多個輸入和輸出。TLV320AIC3106 的錄音路徑包含集成式麥克風偏置、數控立體聲麥克風前置放大器和自動增益控制 (AGC),并在多個模擬輸入中提供混頻器/多路復用器功能。立體聲音頻 DAC 支持 8kHz 至 96kHz 的采樣率。
提供了 1 個標準 3.5mm TRRS 音頻插孔連接器(制造商器件型號為 SJ-43514),應用于 MIC 和耳機輸出。音頻編解碼器的線路輸入端接至測試點。
SELECT 引腳應保持低電平以選擇 I2C 作為控制接口。編解碼器可以通過 I2C 接口配置,其中 I2C 地址可以通過將引腳 MFP0 和 MFP1 引腳驅動為高電平或低電平來設置。由于這兩個引腳都設置為高電平,因此器件地址設置為 0x1B。音頻編解碼器未使用的輸入和輸出接地。
音頻編解碼器的控制器時鐘輸入 MCLK 通過 12.288MHz 振蕩器提供。編解碼器的音頻串行數據總線位時鐘 BCLK 由 AM62x SoC 通過緩沖器驅動。音頻串行數據總線輸入輸出 DIN、DOUT 通過緩沖器連接到 SoC 的 MCASP2_AXR2 和 MCASP2_AXR3。RESETSTATz 和 IO 擴展器 GPIO 的與運算輸出用于重置音頻編解碼器。
TLV320AIC3106 由 3.3V 模擬電源、1.8V 數字內核電源和 3.3V 數字 I/O 電源供電。
