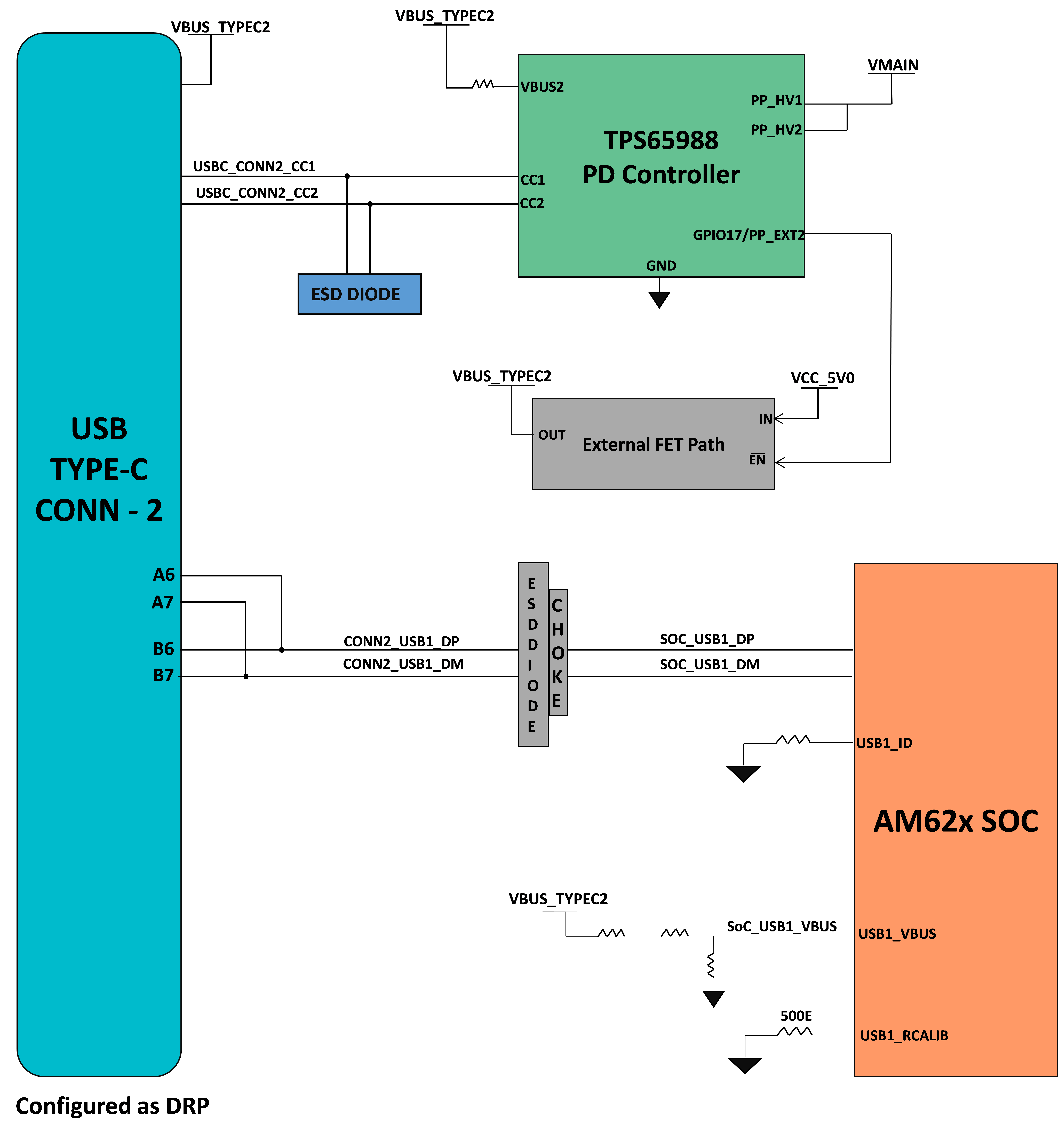

在 SKEVM 上,通過 USB Type-C 連接器 J13(制造商器件型號 2012670005)提供 USB 2.0 接口,支持高達 480Mbps 的數據速率。J13 用于數據通信,也用作電源連接器。它使用 PD 控制器 TPS65988DHRSHR IC 配置為 DRP 端口,因此可以充當主機或器件。端口的角色取決于連接器上連接的器件的類型及其灌電流或拉電流能力。當端口用作 DFP 時,它可以拉取高達 5V(500mA 時)的電壓。
J13 的 USB 2.0 數據線 DP 和 DM 通過扼流圈和 ESD 保護器件連接到 AM62x SoC 的 USB0 接口。SoC 的 USB0_VBUS 通過電阻分壓器網絡提供。
在 USB 數據線上提供共模扼流圈(制造商器件型號 DLW21SZ900HQ2B),以保護 EMI/EMC。包含器件型號為 ESD122DMXR 的 ESD 保護器件,以消除 USB2.0 DP/DM 信號上的 ESD 沖擊。CC 信號上包含器件型號為 TPD1E01B04DPLT 的 ESD 保護器件,Type-C 連接器 J13 的 VBUS 電源軌上包含 TVS2200DRVR IC,以消除 ESD 沖擊。
