ZHCUAN9C February 2013 – November 2023 TAS2505 , TAS2505-Q1
TAS2505 是一款低功耗數字輸入揚聲器放大器,支持 24 位數字 I2S 數據單聲道播放。
除了驅動高達 4Ω 的揚聲器放大器外,該器件還有一個單聲道耳機驅動器和一個可編程的數字信號處理塊。可對數字音頻數據格式進行編程以實現與主控,受控,DSP 和 TDM 模式中常見的音頻標準協議(I2S,左/右平衡)一同工作。可編程數字信號處理塊可以支持低音增強、高音或 EQ 功能。一個片載 PLL 提供數字信號處理塊所需的高速時鐘。音量可以由寄存器控制。音頻功能通過 I2C 串行總線或 SPI 總線來控制。該器件包括一個由揚聲器電源供電的板載 LDO,用來滿足所有內部器件的模擬和數字電源需求。所包含的上電復位電路 POR 可靠地將器件復位至其默認狀態,因此在正常使用時不需要外部復位;不過,該器件也具有可滿足更復雜系統初始化需求的復位引腳。該器件還包括兩個模擬輸入,用于在揚聲器和頭戴式耳機模擬路徑中的混音和多路復用。

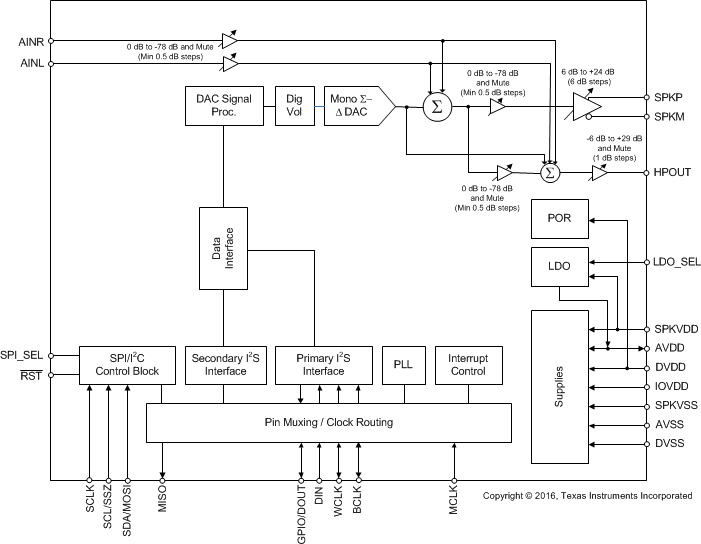

圖 2-1 簡化版方框圖該器件可以支持 8kHz 單聲道播放到單聲道 96kHz DAC 播放運行,因此非常適合便攜式電池供電音頻和電話應用。播放路徑提供實現濾波和音效的信號處理塊,支持靈活混合模擬輸入信號以及可編程音量控制。TAS2505 的模擬電源電壓范圍為 1.5V 至 1.95V,數字電源電壓范圍為 1.65V 至 1.95V。為了便于進行系統級設計,集成了一個低壓降穩壓器 (LDO),以便從 2.7V 至 5.5V 的輸入電壓生成適當?shù)哪M電源。所支持的數字 I/O 電壓范圍為 1.1V 至 3.6V。TAS2505 所需的內部時鐘可以來自多個源,包括 MCLK、BCLK 或 GPIO/DOUT 引腳,或者內部 PLL 的輸出,其中 PLL 的輸入也可以來自 MCLK、BCLK 或 GPIO/DOUT 引腳。雖然在內部使用,分?jǐn)?shù)倍分頻 PLL 確保了合適時鐘信號的可獲得性,不建議將其使用在最低功率設置中。PLL 具有高度的可編程性,并能夠接受頻率范圍為 512kHz 至 50MHz 的可用輸入時鐘。
該器件采用 4mm x 4mm 24 引腳 QFN 封裝。
