ZHCUAN9C February 2013 – November 2023 TAS2505 , TAS2505-Q1
通過編程頁 0 寄存器 27 位 D7–D6 = 01,可以將 TAS2505 的音頻接口置于 DSP 模式。在 DSP 模式下,字時鐘的下降沿首先從左聲道數據開始數據傳輸,右聲道數據緊隨其后。每個數據位在位時鐘的下降沿上都有效。

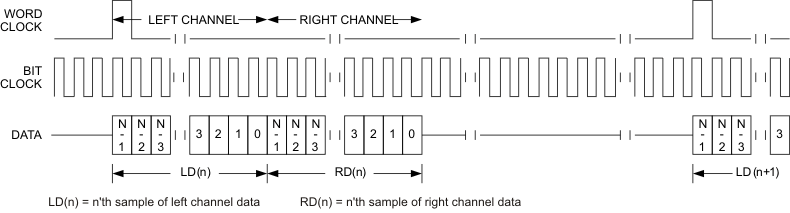

圖 3-18 DSP 模式的時序圖

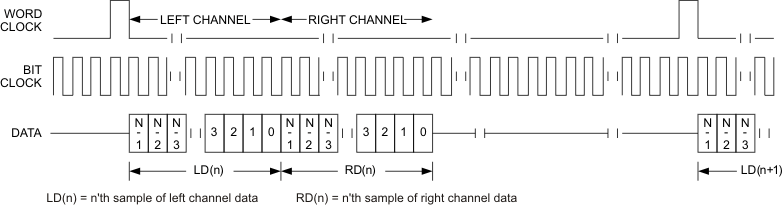

圖 3-19 偏移 = 1 時 DSP 模式的時序圖
圖 3-20 偏移 = 0 且位時鐘反轉時 DSP 模式的時序圖對于 DSP 模式,每幀的位時鐘數應大于或等于編程數據字長的兩倍。此外,編程偏移值應比每幀位時鐘數至少小編程的數據字長。
