3.7.2.2 SPI 數字接口
在 SPI 控制模式下，TAS2505 使用引腳 SCL/SSZ=SSZ、SCLK=SCLK、MISO=MISO、SDA/MOSI=MOSI 作為標準 SPI 端口，其時鐘極性設置為 0（典型微處理器 SPI 控制位 CPOL = 0）。SPI 端口可在主機處理器（主器件）與外圍器件（從器件）之間實現全雙工、同步、串行通信。SPI 主器件（在本例中為主機處理器）生成同步時鐘（驅動至 SCLK）并啟動傳輸。SPI 從器件（如 TAS2505）依賴主器件來啟動和同步傳輸。傳輸由 SPI 主器件啟動開始。來自 SPI 主器件的字節在主器件串行時鐘（驅動至 SCLK）的控制下，開始移入從器件 MOSI 引腳。當字節移入 MOSI 引腳時，一個字節從 MISO 引腳移出到主移位寄存器。
TAS2505 接口設計為：當時鐘相位的位設置為 1（典型微處理器 SPI 控制位 CPHA = 1）時，主器件開始驅動其 MOSI 引腳，而從器件開始在第一個串行時鐘沿驅動其 MISO 引腳。SSZ 引腳可在兩次傳輸之間保持低電平；但是 TAS2505 只會將 SSZ 下降沿之后傳輸?shù)那?8 位當作命令字節，接下來的 8 位僅在寫入寄存器時當作數據字節。保留寄存器位應寫入其默認值。TAS2505 完全由寄存器控制。向這些寄存器讀取和寫入數據之前，先向器件的 MOSI 引腳發送一個 8 位命令。命令結構如表 3-17 所示。前 7 位指定寫入或讀取的寄存器地址，范圍為 0 至 127（十進制）。命令字以 R/W 位結尾，此位指定串行總線上的數據流方向。對于寄存器寫入，R/W 位應設置為 0。第二個數據字節發送到 MOSI 引腳，并包含要寫入寄存器的數據。寄存器讀取以類似方式完成。8 位命令字發送 7 位寄存器地址，后跟 R/W 位 = 1，表示正在進行寄存器讀取。然后，在該幀接下來的 8 個 SCLK 時鐘期間，8 位寄存器數據在時鐘沿從器件上的 MISO 引腳輸出。
| 位 7 | 位 6 | 位 5 | 位 4 | 位 3 | 位 2 | 位1 | 位0 |
|---|---|---|---|---|---|---|---|
| ADDR(6) | ADDR(5) | ADDR(4) | ADDR(3) | ADDR(2) | ADDR(1) | ADDR(0) | R/WZ |

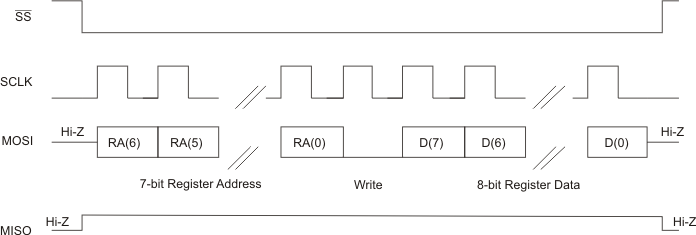

圖 3-24 寄存器寫入的 SPI 時序圖
圖 3-25 寄存器讀取的 SPI 時序圖
