3.7.1.3 I2S 模式
可通過編程頁 0 寄存器 27 位 D7–D6 = 00，將 TAS2505 的音頻接口置于 I2S 模式。在 I2S 模式下，左聲道的 MSB 在字時鐘下降沿之后位時鐘的第二個上升沿有效。同樣，右聲道的 MSB 在字時鐘上升沿之后位時鐘的第二個上升沿有效。

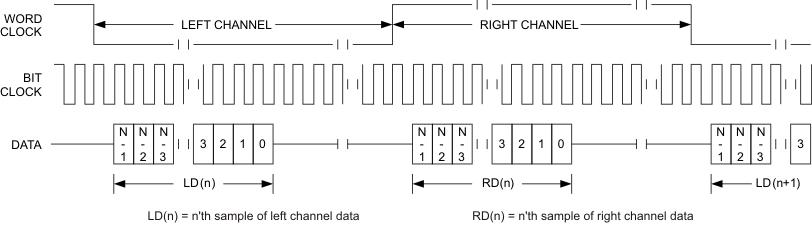

圖 3-15 I2S 模式的時序圖

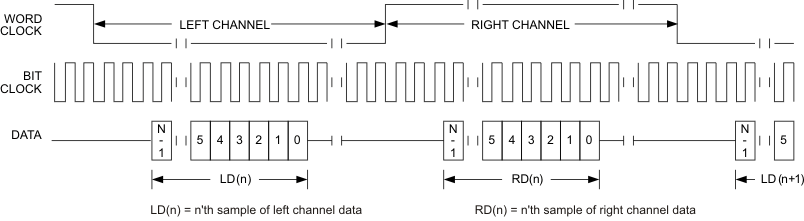

圖 3-16 偏移量 = 2 時 I2S 模式的時序圖

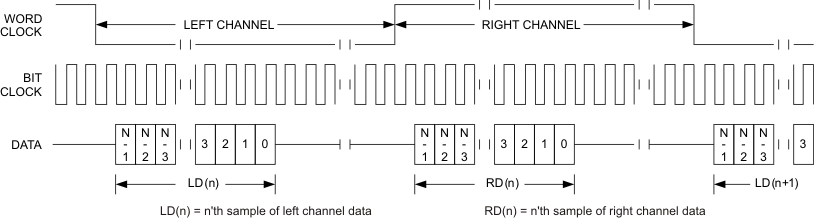

圖 3-17 偏移量 = 0 且位時鐘反轉時 I2S 模式的時序圖對于 I2S 模式，每個通道的位時鐘數應大于或等于已編程的數據字長。此外，編程偏移值應比每幀位時鐘數至少小編程的數據字長。
