4.1.1 上電序列 1 - 單獨的數字和模擬電源

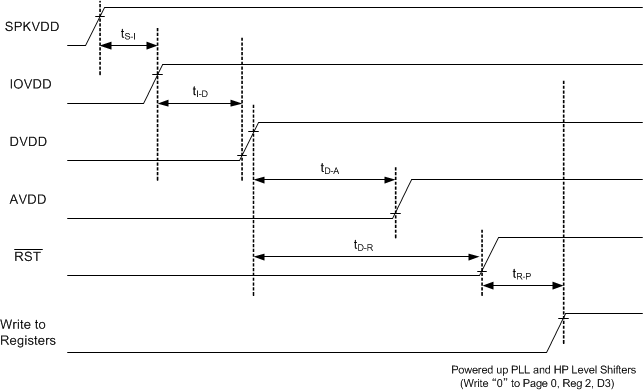

圖 4-1 顯示了所有電源均為單獨提供的情況的時序圖。如果應使用所描繪的序列。
圖 4-1 在數字電源之后提供的模擬電源應先提供 SPKVDD。接下來應提供 IOVDD，DVDD 可與 IOVDD 同時提供。由于默認情況下，從 DVDD 軌到 AVDD 軌工作的 PLL 和 HP 電平轉換器會斷電，因此即使 AVDD 上升因 DVDD 上升而延遲，轉換器也可以幫助漏電流從 DVDD 流入 AVDD。釋放 RST（或執行軟件復位）后，不應在 1ms 內執行任何寄存器寫入。
表 4-1 電源時序參數
| 參數 | 最小值 | 典型值 | 最大值 | 說明 |
|---|---|---|---|---|
| tS-I | 0 | 提供 SPKVDD 與提供 IOVDD 之間的時間。 | ||
| tI-D | 0 | 提供 IOVDD 與提供 DVDD 之間的時間。 | ||
| tD-A | 0 | 提供 DVDD 與提供 AVDD 之間的時間。 | ||
| tD-R | 10ns | 提供 DVDD（與 IOVDD）與可以釋放復位之間的時間。 | ||
| tR-P | 1ms | 釋放復位與可寫入寄存器（即 PLL 和 HP 電平轉換器上電）之間的時間。 |
