2 引言
DRV8329 是一款 4.5V 至 60V 三半橋柵極驅動器 IC，適用于電機驅動應用。它提供了一個自舉架構，來驅動 3 個高側和 3 個低側 N 溝道 MOSFET，具有高達 1A 的峰值拉電流和 2A 的峰值灌電流，并且可以通過涓流電荷泵支持高達 100% 的 PWM 占空比輸入。所有型號均采用緊湊型 QFN 封裝，具有硬件配置，并提供超低睡眠模式電流。此外，型號還提供多種可選功能，包括死區時間引腳、過流電平引腳、驅動器關斷引腳以及能夠驅動 3.3V 和 80mA 的集成 LDO。表 2-1 中顯示了以下型號的摘要。
表 2-1 DRV8329 器件型號名稱和描述（EVM 的默認值以粗體顯示）
器件名稱 | LDO 輸出 | DRVOFF 引腳 | DT 引腳和 VDSLVL 引腳 | PWM_MODE |
|---|---|---|---|---|
DRV8329A | 3.3V | 是 | 可用 | 6x |
DRV8329B | 3.3V | 是 | 可用 | 3x |
DRV8329AEVM 可以與 LAUNCHXL-F280049C LaunchPad 上的 TMS320F280049C 微控制器對接，與參考軟件相對應，為 DRV8329 提供算法，以控制 BLDC 電機。
本文檔用作補充 DRV8329AEVM + LAUNCHXL-F280049C BLDC 電機控制演示套件的啟動指南。它還旨在幫助工程師設計、實施和驗證 LaunchPad MCU 和 DRV8329 的參考硬件和軟件。有關連接 LAUNCHXL-F280049C + DRV8329AEVM 的分步詳細信息，請參閱硬件設置。

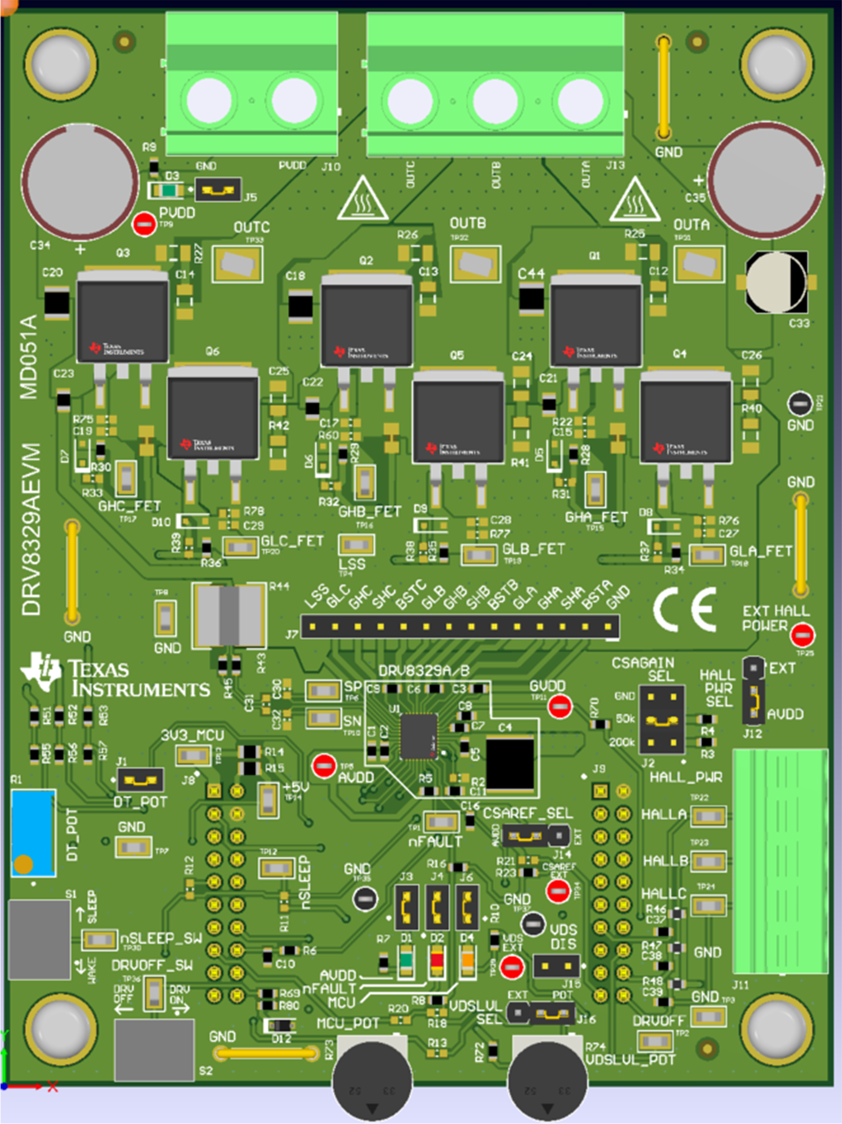

圖 2-1 DRV8329AEVM PCB 布局
