4.2 連接詳細信息

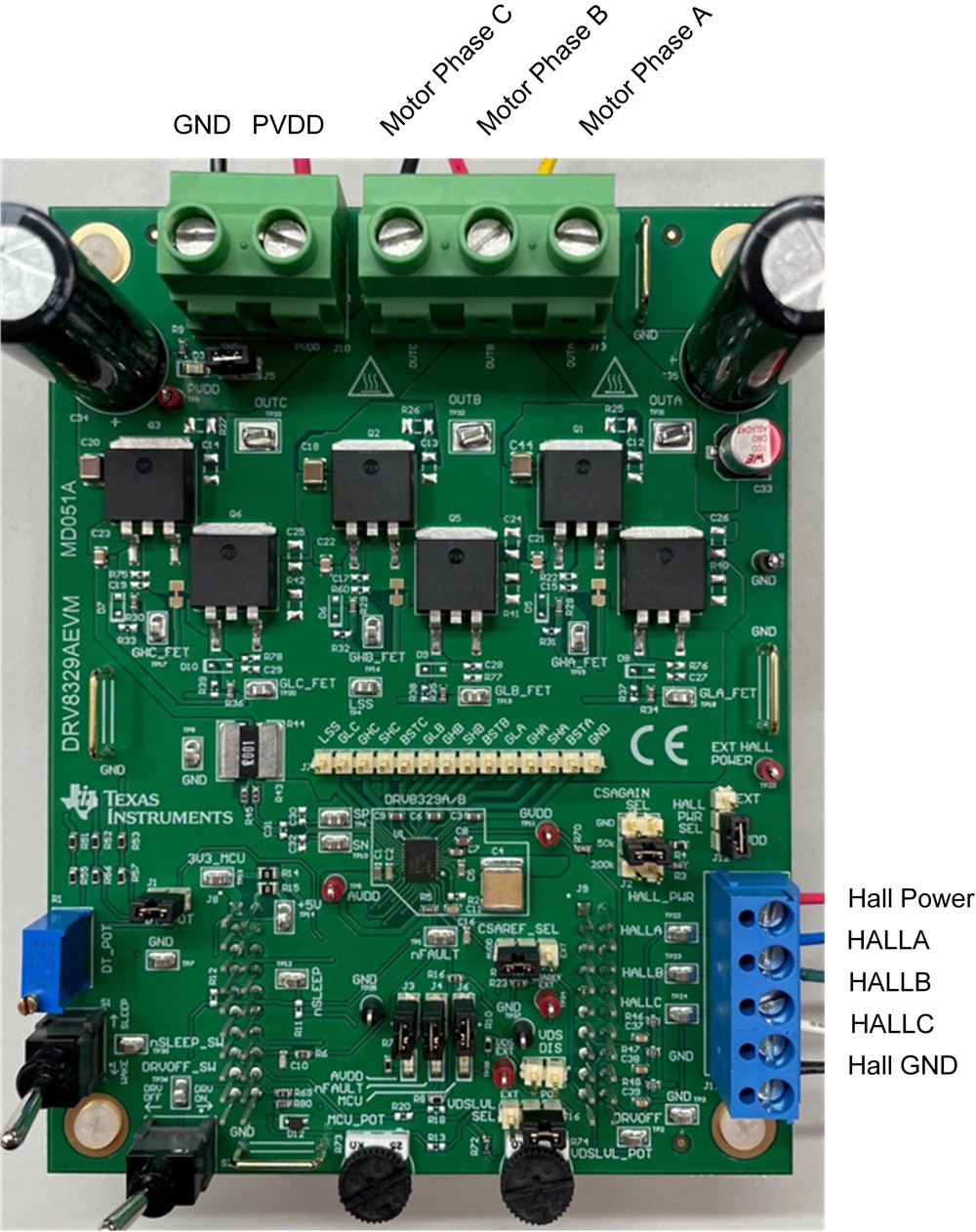

圖 4-2 顯示了與 DRV8329AEVM 的電源和電機連接，用于旋轉三相有傳感器或無傳感器無刷直流電機。
4.5V 至 60V 電源或電池連接到 PVDD 和 GND 端子。BLDC 電機的三相直接連接到 DRV8329AEVM 上提供的螺釘端子 J13 的 OUTA、OUTB 和 OUTC 端子。
對于有傳感器的應用，要將霍爾傳感器輸出連接到 DRV8329AEVM 上的霍爾連接器，請按下相應的端子，以打開插座，并將霍爾傳感器導線插入連接器 J11。
圖 4-2 從電機到 DRV8329AEVM 的連接圖 4-3 和圖 4-4 顯示了 Micro-USB 電纜插入 LAUNCHXL-F280049C 的位置，以提供 LaunchPad 固件和 GUI 之間的通信，以及將 DRV8329AEVM 正確安裝到 LaunchPad 的 J1/J3 和 J2/J4 接頭。
圖 4-3 LaunchPad 的接頭 J1/J3 和 J2/J4 上的 DRV8329AEVM

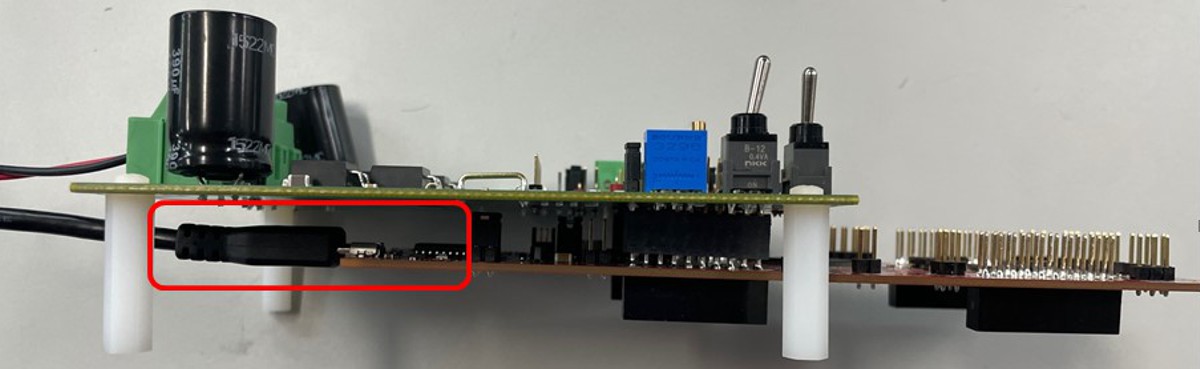

圖 4-4 Micro-USB 插入 LaunchPad
