4.4 DRV8329AEVM 可配置性
DRV8329AEVM 在 PCB 上包含各種用戶可選的跳線和未填充元件，用于選擇用戶設置并評估 DRV8329A、DRV8329B、DRV8329C 或 DRV8329D 器件。表 4-2 中列出了這些可選設置的匯總（默認值以粗體顯示），并且可以在圖 4-6 的電路板中看到。
表 4-2 用戶可選跳線
| ID | 設置名稱 | 說明 | 位置 | 功能 |
|---|---|---|---|---|
| A | nSLEEP 開關 | 將 DRV8329 置于睡眠模式 | S2 = 左側 | 睡眠模式 |
| S2 = 右側 | 工作模式 | |||
| B | 死區時間電位器、跳線和電阻器 | 跳線用于啟用電位器的死區時間控制，電位器用于設置 DT 引腳的電阻。 | J1 = 已填充 | 啟用電位器的 DT |
| J1 = DNP | 禁用電位器的 DT | |||
| R1（CW = 增加 DT，CCW = 減少 DT） | 設置柵極驅動器輸出端死區時間 | |||
| R2 | DT 引腳的固定電阻器 | |||
| C | CSA 輸入濾波器 | 輸入濾波器可過濾電流檢測放大器輸入端的任何 Vsense 開關瞬變。 | R45 = R43 = 0Ω C30、C31、C32 = DNP | CSA 輸入濾波 |
D | 功率級 MOSFET 和無源器件 | 用于調諧功率級的可選無源器件，即串聯柵極電阻器、RC 緩沖器、PVDD-GND 電容器、PVDD-LSS 電容器 | R28、R29、R30、R34、R35、R36 = 10Ω | 串聯柵極電阻器（GHA、GHB、GHC、GLA、GLB、GLC） |
| R25/C12、R26/C13、R27/C14、R40/C26、R41/C24、R42/C25 = DNP | RC 緩沖器 （HS FET A、HS FET B、HS FET C、LS FET A、LS FET B、LS FET C） | |||
| C18、C20、C44 = 2.2uF | PVDD-VDRAIN 旁路電容器 | |||
| C21、C22、C23 = 0.01uF | PVDD-LSS 旁路電容器 | |||
| G | CSA 增益選擇 | 選擇以 V/V 為單位的集成 CSA 的增益設置。 | J2 = GND | CSAGAIN = 5V/V |
| J2 = 50k | CSAGAIN = 10V/V | |||
| J2 = 200k | CSAGAIN = 20V/V | |||
| J2 = DNP | CSAGAIN = 40V/V | |||
| H | HALL_PWR 選擇 | 使用 J6 從 AVDD 或外部霍爾電源提供霍爾電源。 | J11 = AVDD | 為霍爾電源提供 AVDD |
| J11 = EXT | 從 EXT HALL POWER 測試點提供外部霍爾電源。 | |||
| J | VDSLVL 電位器，選擇和禁用跳線 | 電位器用于將 VDSLVL 設置在 0.1V 至 2.5V 之間，VDSLVL_SEL 用于選擇電壓源，禁用跳線以禁用 VDSLVL | J16 = POT | 通過電位器設置 VDSLVL |
| J16 = EXT | 通過 VDS EXT 測試點設置 VDSLVL | |||
| J15 = 已填充 | VDSLVL 已禁用（100kΩ 至 GVDD） | |||
| J15 = DNP | VDSLVL 已啟用 | |||
| R74（CCW = 更高 VDSLVL，CW = 更低 VDSLVL） | 設置 0.1V 至 2.5V 的 VDSLVL | |||
| K | CSAREF 選擇 | 跳線用于從 AVDD 或外部基準源選擇 CSA 基準電壓。 | J14 = AVDD | CSAREF = AVDD |
| J14 = EXT | CSAREF = CSAREF EXT 測試點 | |||
| L | 速度電位器 | 在 GUI 中啟用電位器時設置電機速度。 | R73（CW = 減速，CCW = 加速） | 設置 0% 至 100% 的占空比。 |
| M | 外部 CSA 輸出濾波器 | RC 輸出濾波器，用于抑制電流分流器的 CSA 輸出的高頻瞬變。 | R59 = 330Ω，C31 = 470pF | Fc ~10MHz |
| N | DRVOFF 開關 | 關閉柵極驅動器輸出。 | S2 = 關斷 | 驅動程序開啟 |
| S2 = 打開 | 驅動程序關閉（啟用 DRVOFF） |

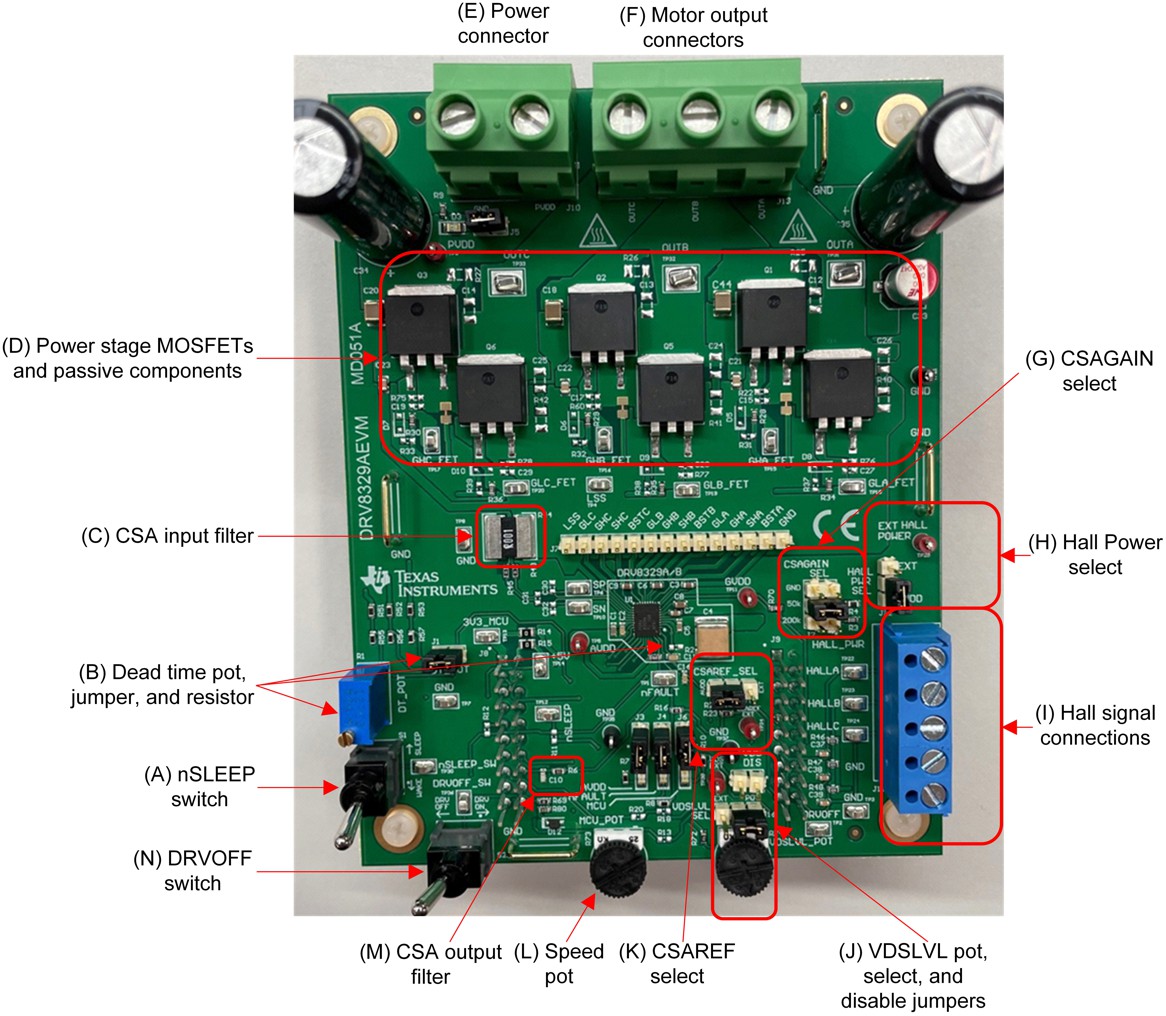

圖 4-6 DRV8329AEVM 上的用戶可調節跳線、電阻器和開關
