ZHCU980A March 2022 – August 2022 DRV8329
4.3 LED 指示燈
當提供電源并將微型 USB 電纜插入 LaunchPad 時，LAUNCHXL-F280049C 和 DRV8329AEVM 上都有 LED 指示燈。
DRV8329AEVM 電路板上有 4 個狀態 LED。默認情況下，電路板上電時 PVDD 和 AVDD LED 會亮起。驅動報錯時，故障 LED 會亮起，MCU LED（與 GPIO59 相連）可用于調試和驗證。表 4-1 顯示了 LED 說明，其中在上電期間亮起的 LED 以粗體顯示。圖 4-5 顯示了 EVM 上的 LED 位置。這些 LED 都具有可拆卸的跳線，以降低 EVM 的功耗。
表 4-1 DRV8329AEVM LED 說明（上電期間亮起的以粗體顯示）
| 標識符 | 跳線 | 名稱 | 顏色 | 說明 |
|---|---|---|---|---|
| D1 | J1 | AVDD | 綠色 | AVDD 正在輸出 3.3V |
| D2 | J2 | nFAULT | 紅色 | 當 DRV8329 發生故障時亮起 |
| D3 | J3 | PVDD | 綠色 | 電源供應給電路板 |
| D4 | J4 | MCU_LED | 橙色 | MCU 調試 |

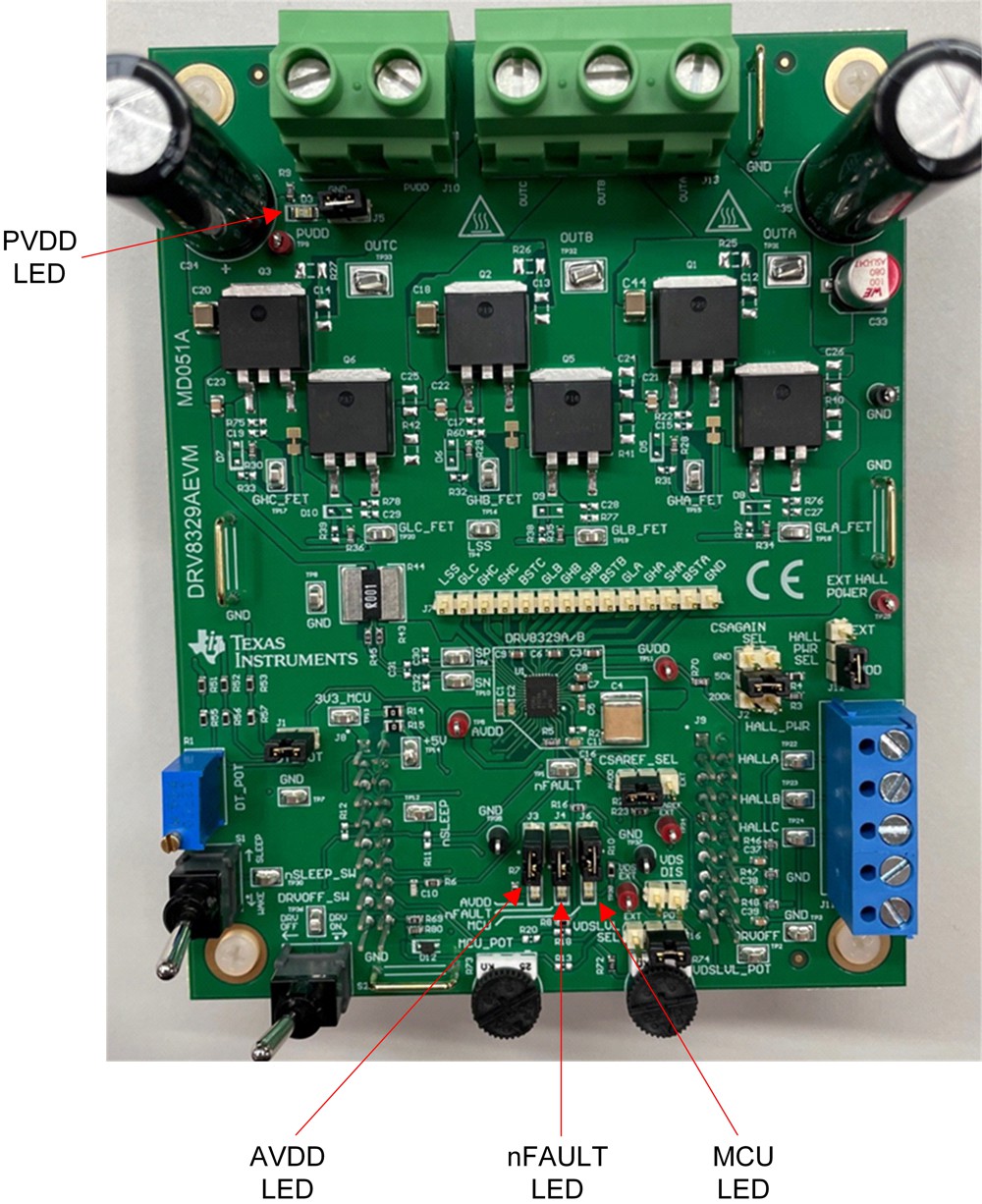

圖 4-5 DRV8329AEVM LED
