5 其他信息
下面的識別表有助于參考每個測試的波形。節 4 中電容器充電時間的位置是一個與相關數字對應的數字。本節中的所有數字都標記為 5-#。第二個數字是關鍵參數表中的數字。例如，要查看 表 5-1 中的波形 6，請參見圖 5-6。
|
TPS1HTC30-Q1 |
電容器充電時間 (VS = 48V) |
|||||
|---|---|---|---|---|---|---|
|
25°C |
85°C |
|||||
|
CL 下限 |
CL 中點 |
CL 上限 |
CL 下限 |
CL 中點 |
CL 上限 |
|
|
電容 (uF) |
RCL=50kΩ、ICL=2A、RL=48Ω、IL=1A |
RCL=20kΩ、ICL=5A、RL=19.2Ω、IL=2.5A |
RCL=10kΩ、ICL=10A、RL=9.6Ω、IL=5A |
RCL=50kΩ、ICL=2A、RL=48Ω、IL=1A |
RCL=20kΩ、ICL=5A、RL=19.2Ω、IL=2.5A |
RCL=10kΩ、ICL=10A、RL=9.6Ω、IL=5A |
|
6.8 |
1 |
14 |
26 |
37 |
50 |
62 |
|
10 |
2 |
15 |
27 |
38 |
51 |
63 |
|
15 |
3 |
16 |
28 |
39 |
52 |
64 |
|
22 |
4 |
17 |
29 |
40 |
53 |
65 |
|
33 |
5 |
18 |
30 |
41 |
54 |
66 |
|
47 |
6 |
19 |
31 |
42 |
55 |
67 |
|
68 |
7 |
20 |
32 |
43 |
56 |
68 |
|
75 |
8 |
21 |
33 |
44 |
57 |
69 |
|
82 |
9 |
22 |
34 |
45 |
58 |
70 |
|
100 |
10 |
23 |
35 |
46 |
59 |
71 |
|
180 |
11 |
24 |
36 |
47 |
60 |
72 |
|
220 |
12 |
25 |
- |
48 |
61 |
- |
|
330 |
13 |
- |
- |
49 |
- |
- |
|
TPS1HTC100-Q1 |
電容器充電時間 (VS = 48V) |
|||||
|---|---|---|---|---|---|---|
|
25°C |
85°C |
|||||
|
CL 下限 |
CL 中點 |
CL 上限 |
CL 下限 |
CL 中點 |
CL 上限 |
|
|
電容 (uF) |
RCL=50kΩ、ICL=0.92A、RL=104.3Ω、IL=0.46A |
RCL=16.7kΩ、ICL=3A、RL=32Ω、IL=1.5A |
RCL=10kΩ、ICL=5.3A、RL=18.1Ω、IL=2.65A |
RCL=50kΩ、ICL=0.92A、RL=104.3Ω、IL=0.46A |
RCL=16.7kΩ、ICL=3A、RL=32Ω、IL=1.5A |
RCL=10kΩ、ICL=5.3A、RL=18.1Ω、IL=2.65A |
|
6.8 |
73 |
80 |
86 |
91 |
98 |
104 |
|
10 |
74 |
81 |
87 |
92 |
99 |
105 |
|
15 |
75 |
82 |
88 |
93 |
100 |
106 |
|
22 |
76 |
83 |
89 |
94 |
101 |
107 |
|
33 |
77 |
84 |
90 |
95 |
102 |
108 |
|
47 |
78 |
85 |
- |
96 |
103 |
- |
|
68 |
79 |
- |
- |
97 |
- |
- |
圖 5-1 測試條件 1

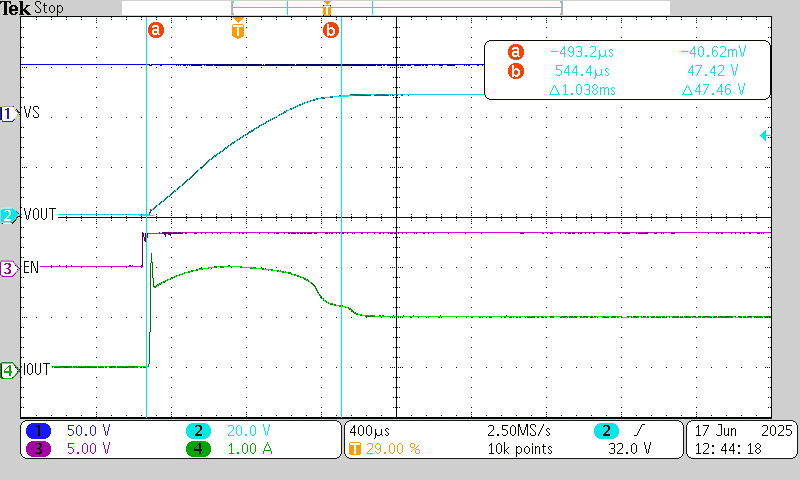

圖 5-3 測試條件 3

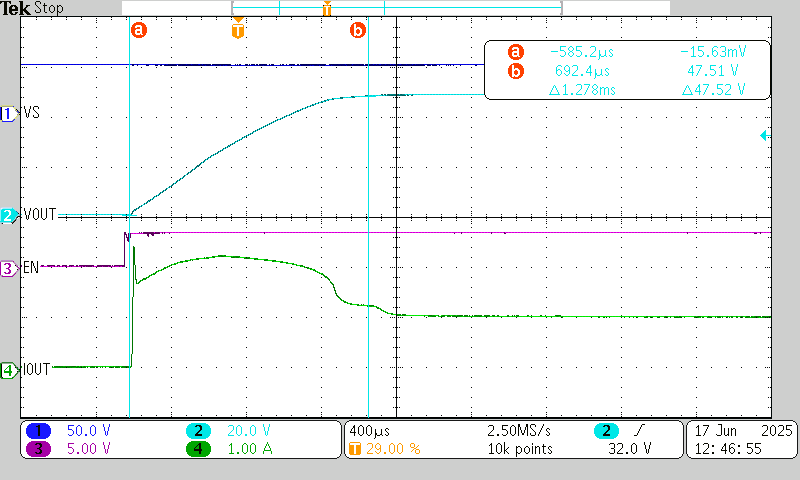

圖 5-5 測試條件 5
圖 5-7 測試條件 7
圖 5-9 測試條件 9

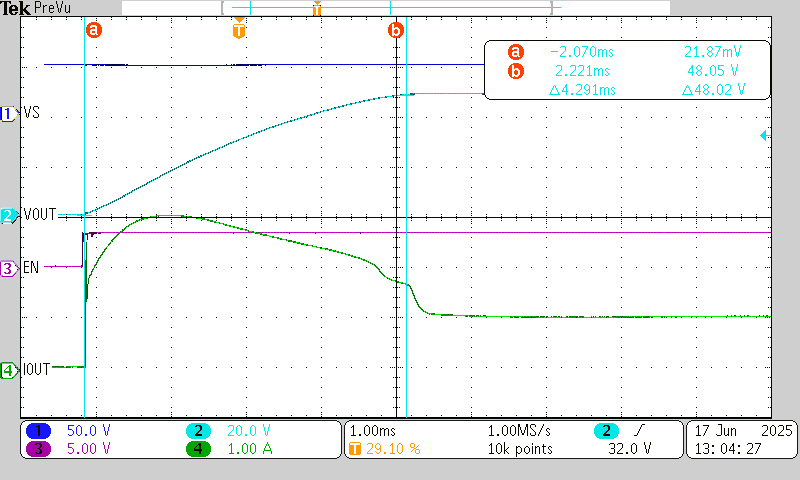

圖 5-11 測試條件 11

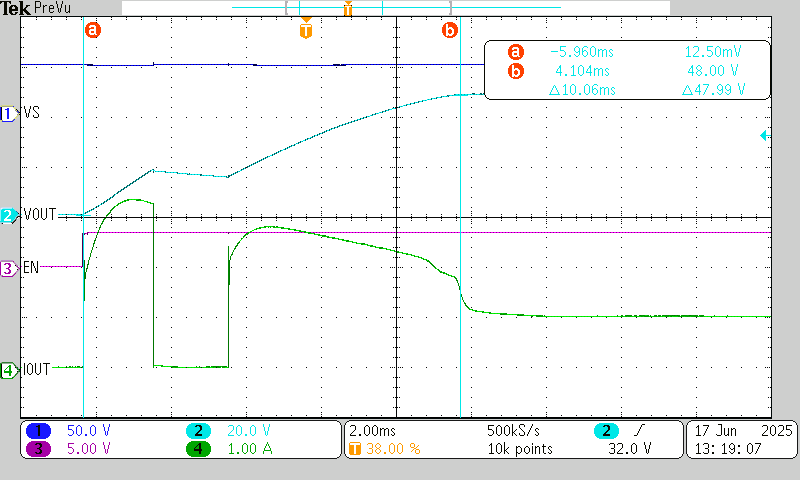

圖 5-13 測試條件 13

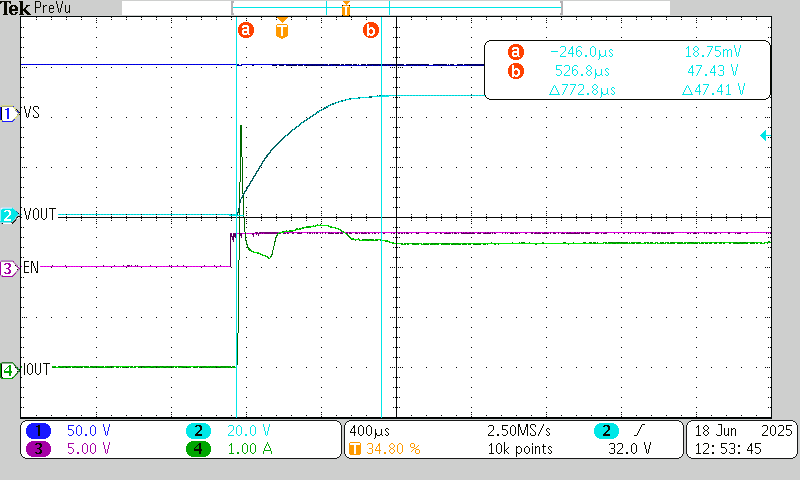

圖 5-15 測試條件 15

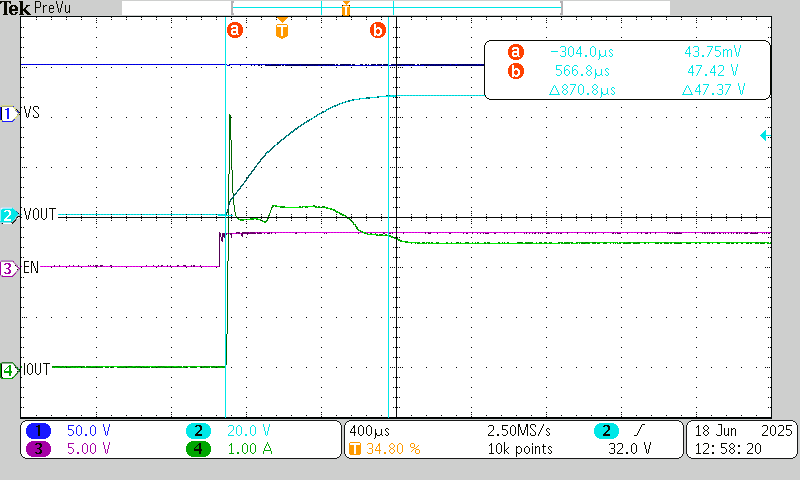

圖 5-17 測試條件 17

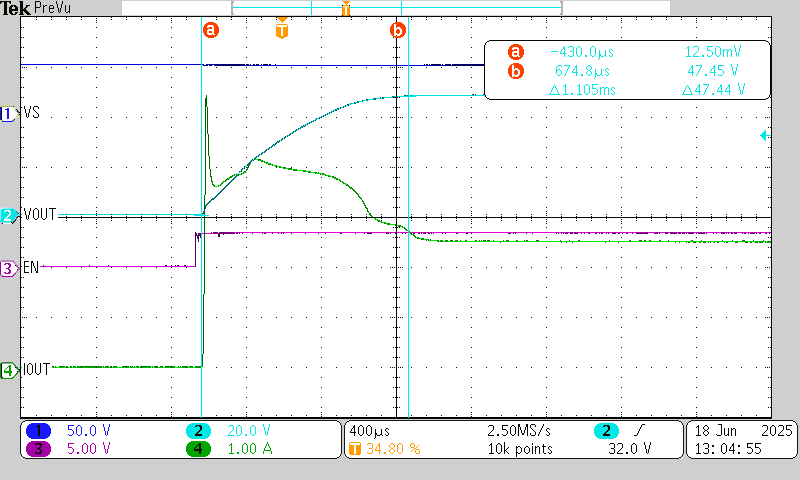

圖 5-19 測試條件 19
圖 5-21 測試條件 21
圖 5-23 測試條件 23

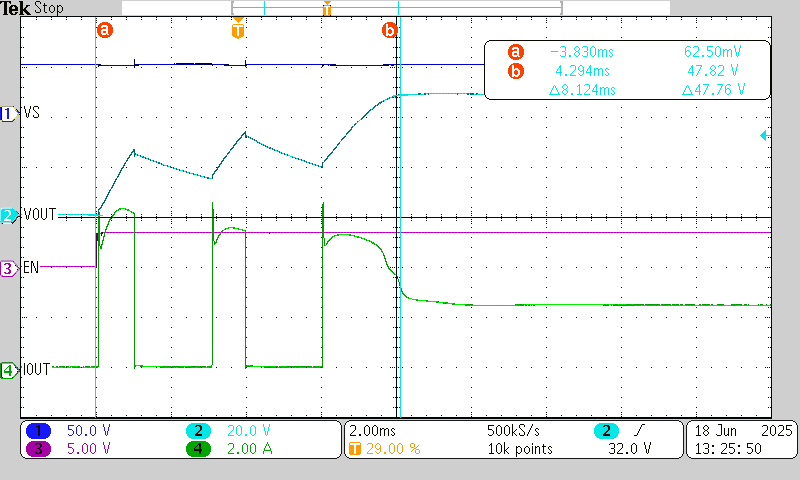

圖 5-25 測試條件 25

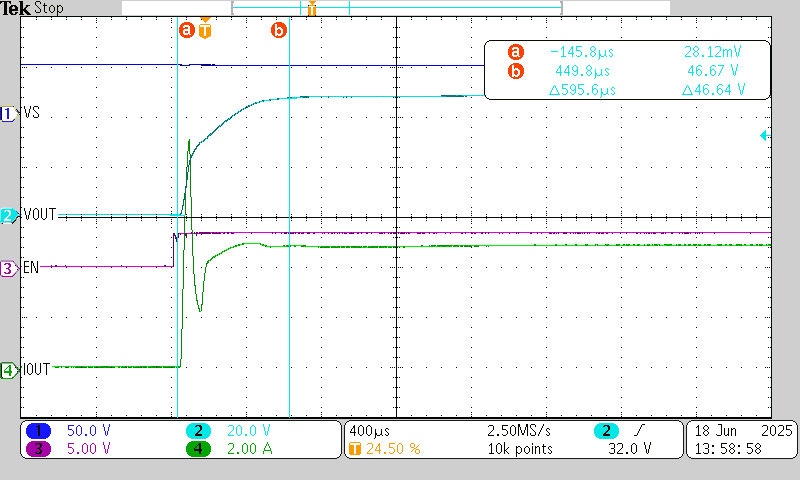

圖 5-27 測試條件 27

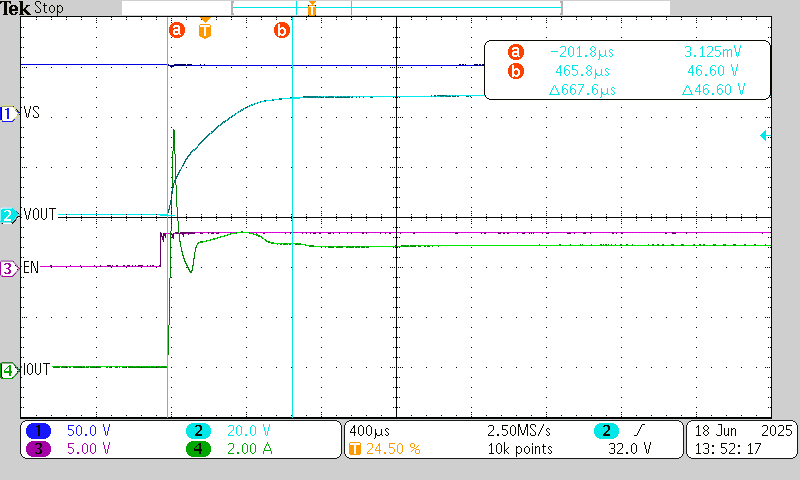

圖 5-29 測試條件 29
圖 5-31 測試條件 31

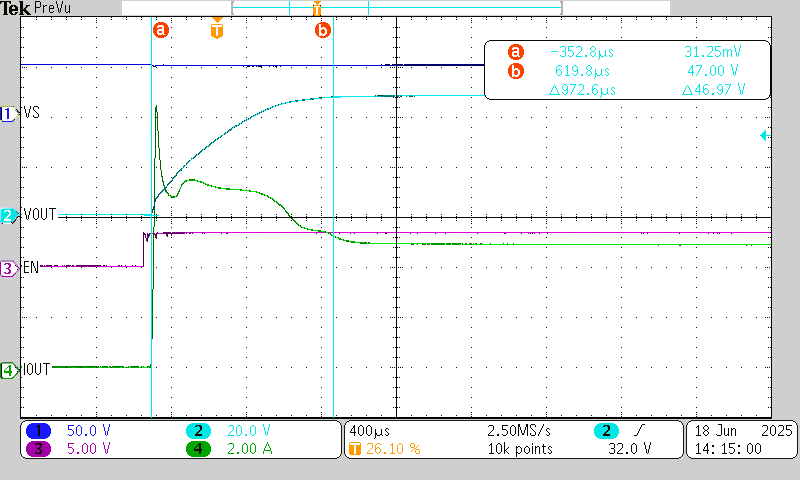

圖 5-33 測試條件 33

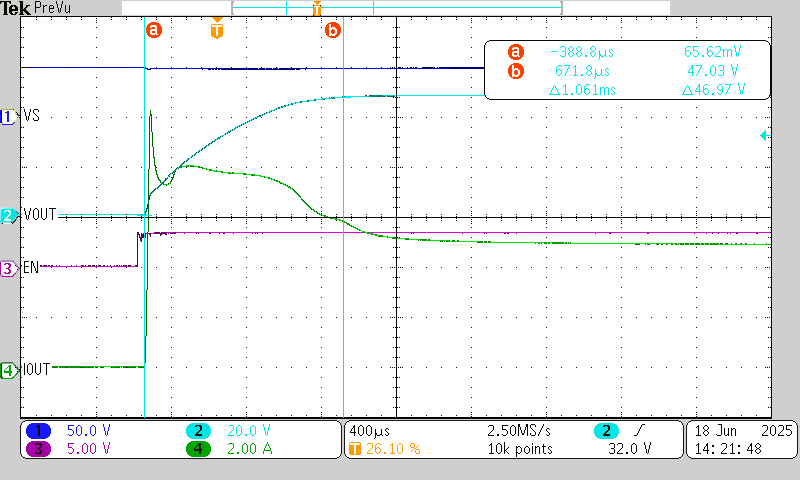

圖 5-35 測試條件 35

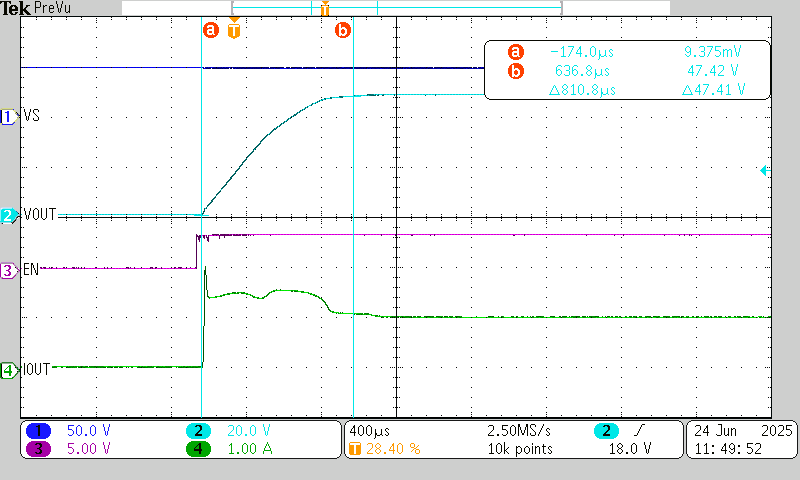

圖 5-37 測試條件 37

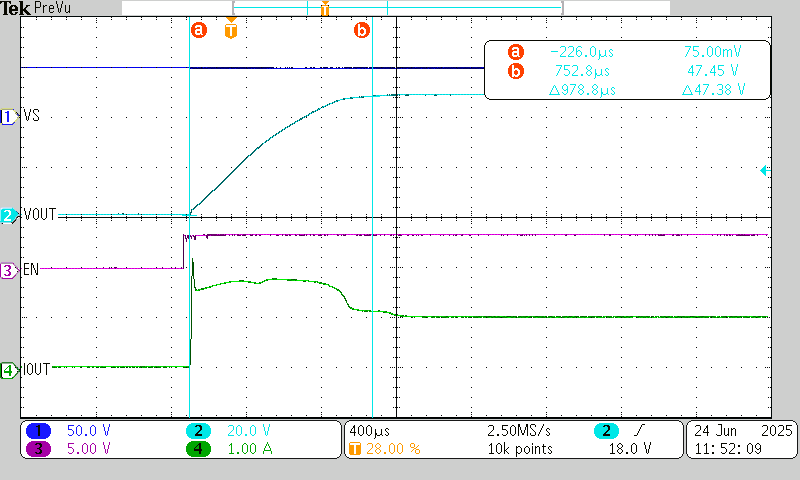

圖 5-39 測試條件 39

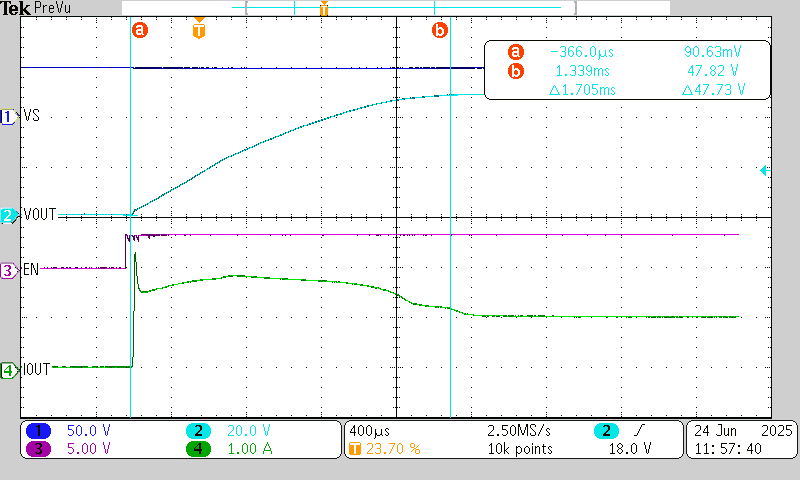

圖 5-41 測試條件 41

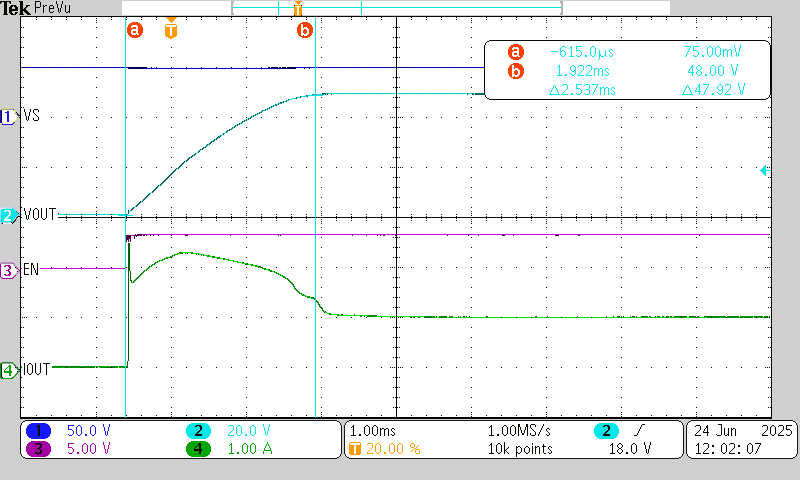

圖 5-43 測試條件 43
圖 5-45 測試條件 45

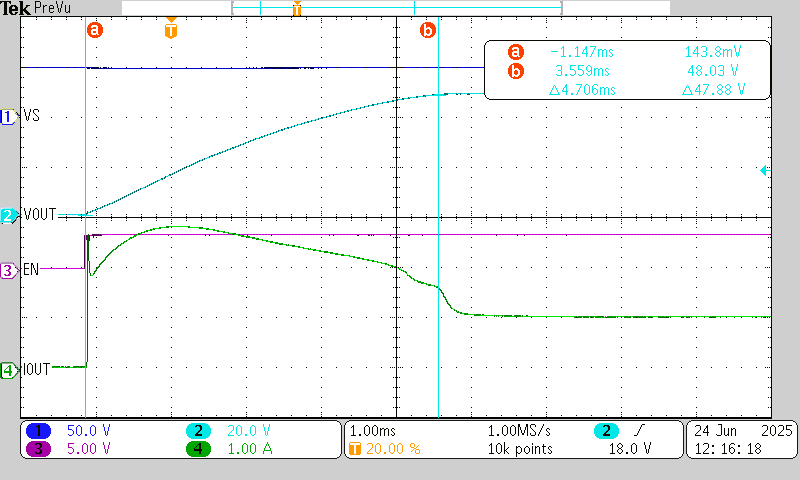

圖 5-47 測試條件 47

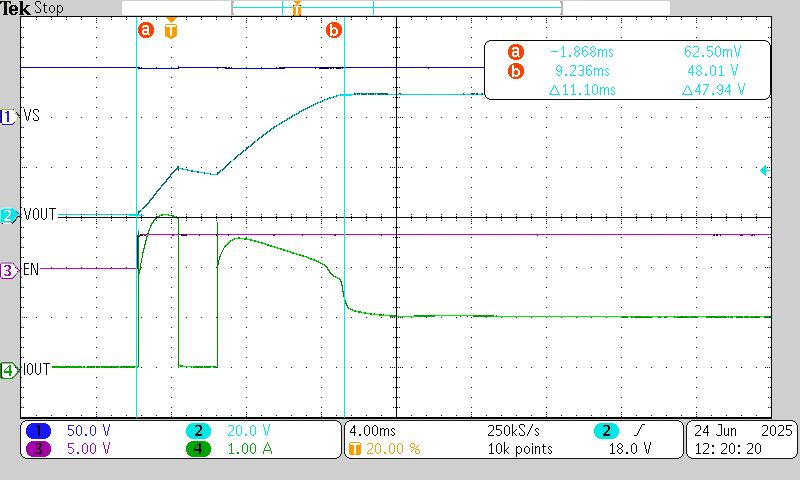

圖 5-49 測試條件 49

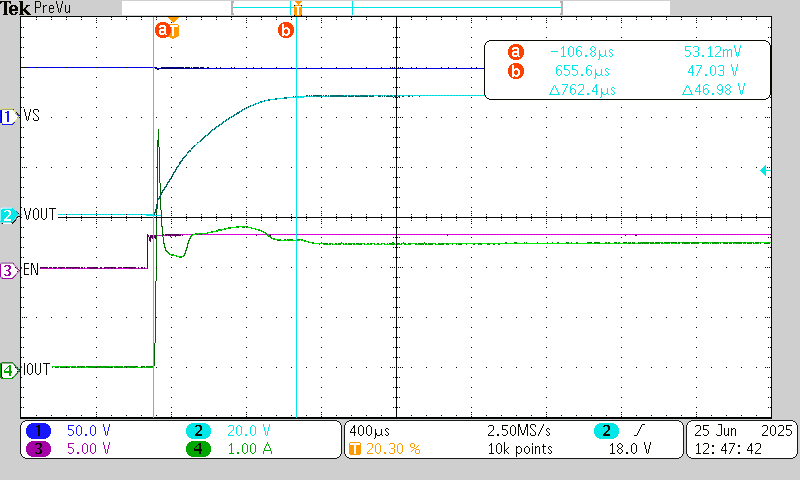

圖 5-51 測試條件 51

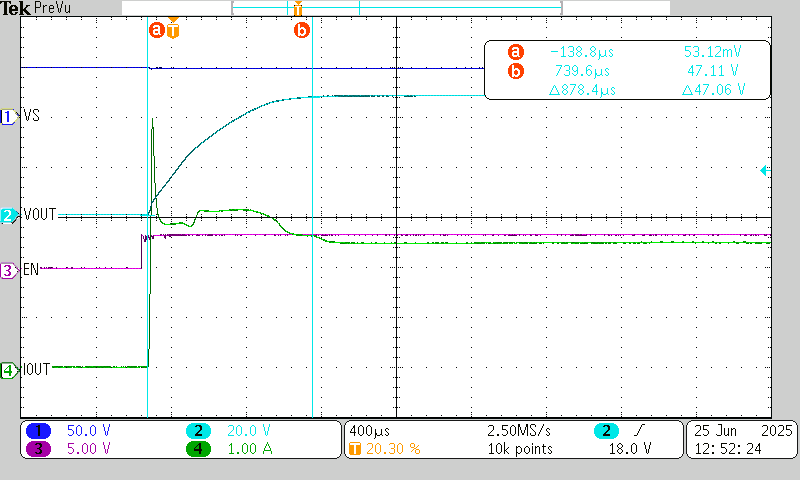

圖 5-53 測試條件 53

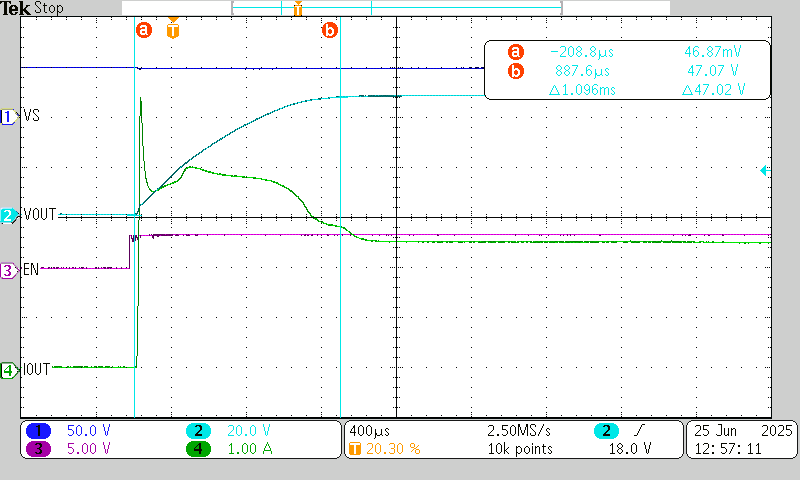

圖 5-55 測試條件 55

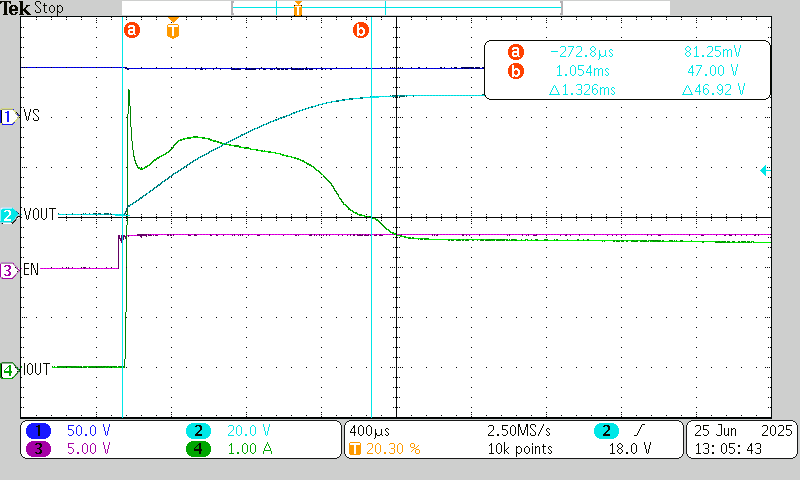

圖 5-57 測試條件 57

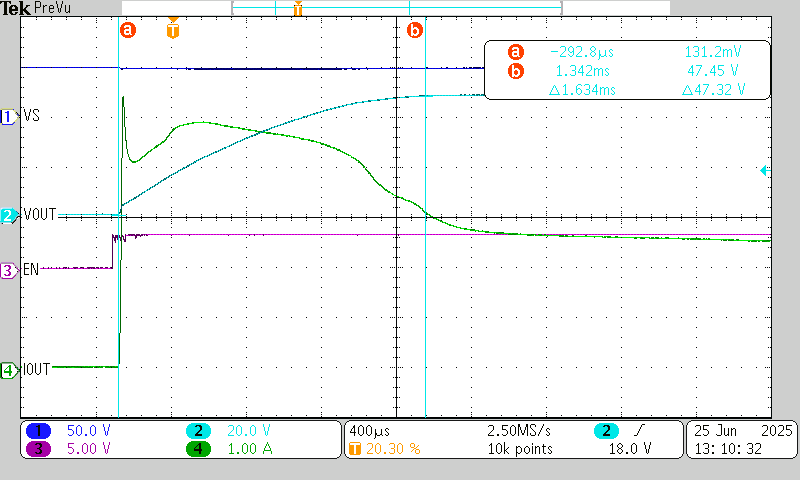

圖 5-59 測試條件 59

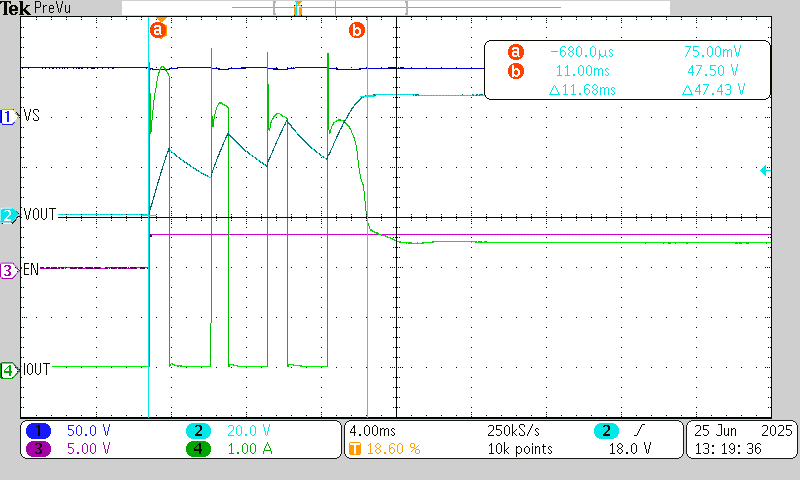

圖 5-61 測試條件 61
圖 5-63 測試條件 63

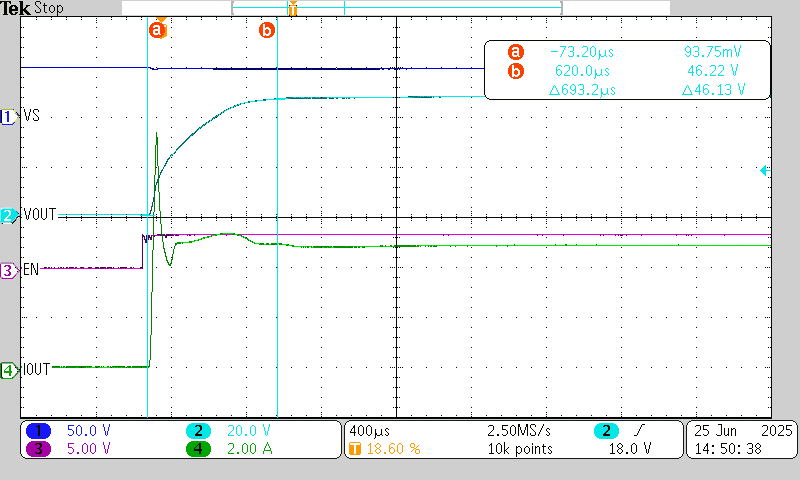

圖 5-65 測試條件 65
圖 5-67 測試條件 67

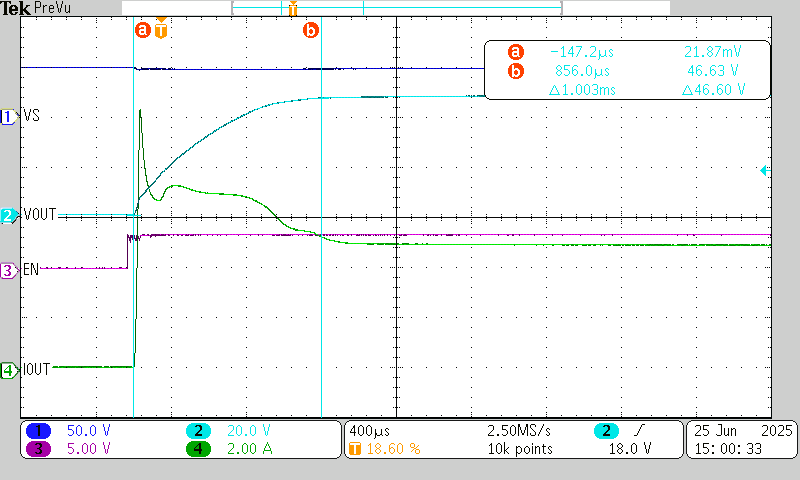

圖 5-69 測試條件 69
圖 5-71 測試條件 71

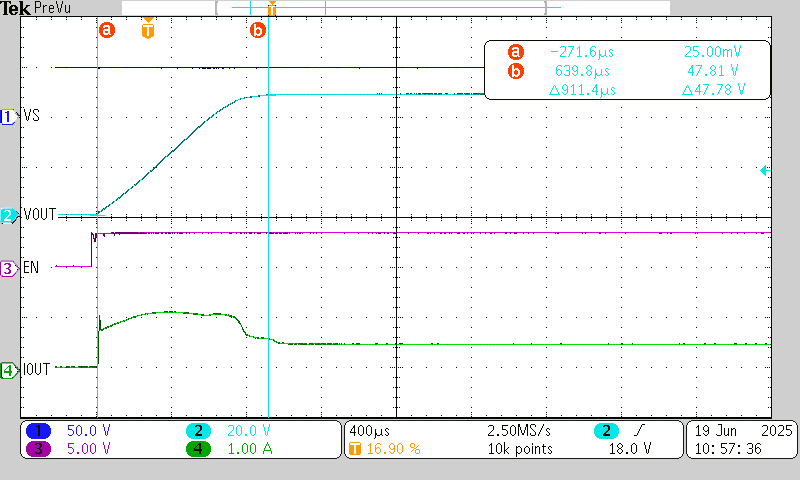

圖 5-73 測試條件 73
圖 5-75 測試條件 75

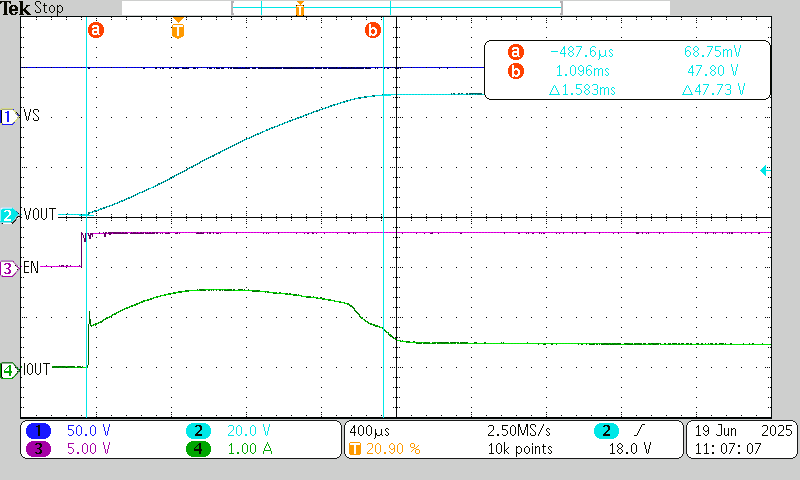

圖 5-77 測試條件 77

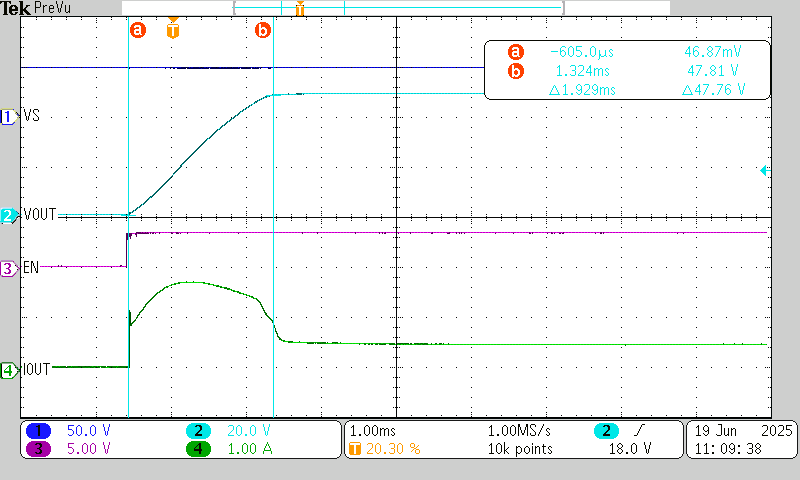

圖 5-79 測試條件 79

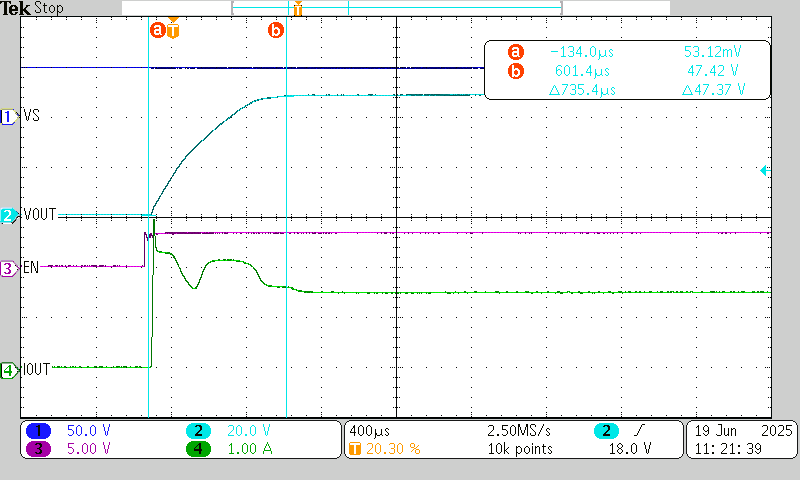

圖 5-81 測試條件 81

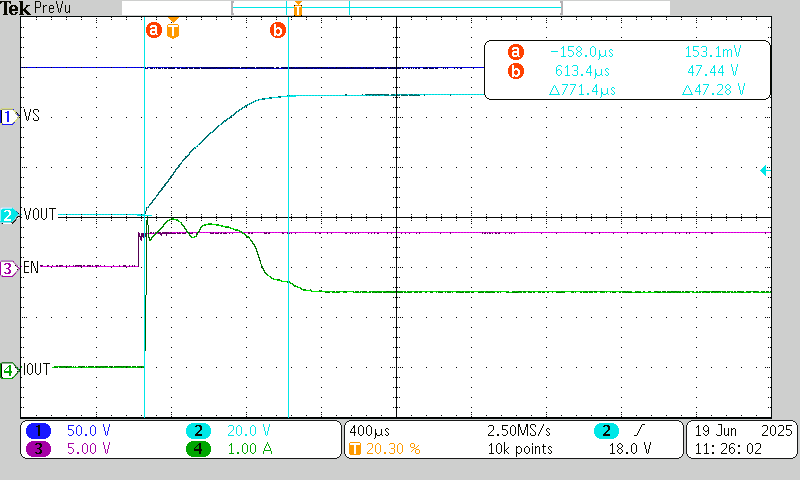

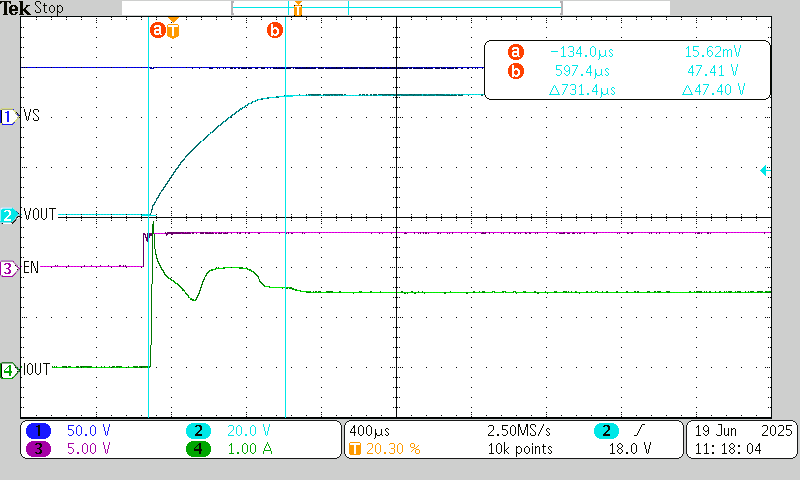

圖 5-83 測試條件 83

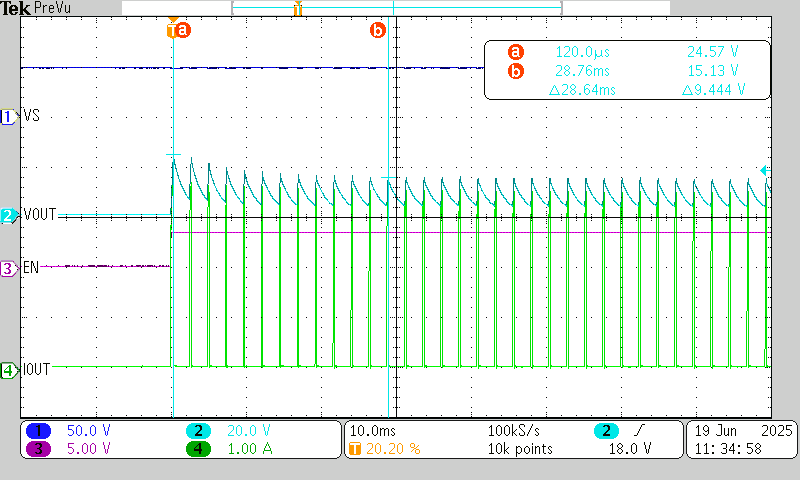

圖 5-85 測試條件 85
圖 5-87 測試條件 87

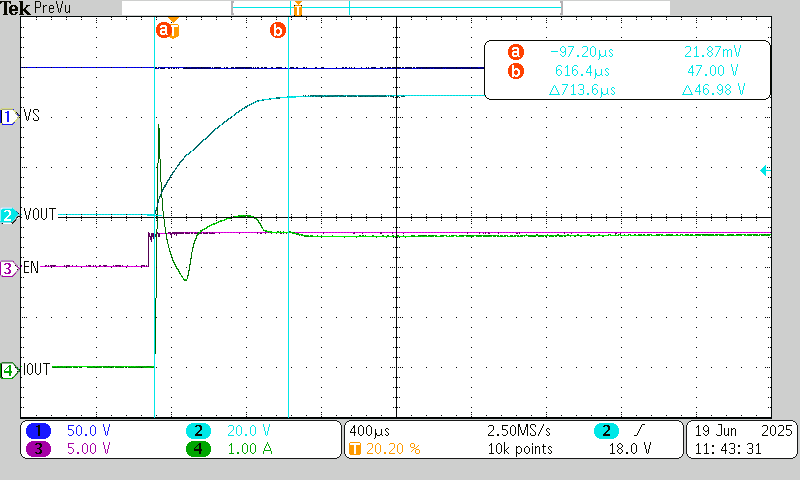

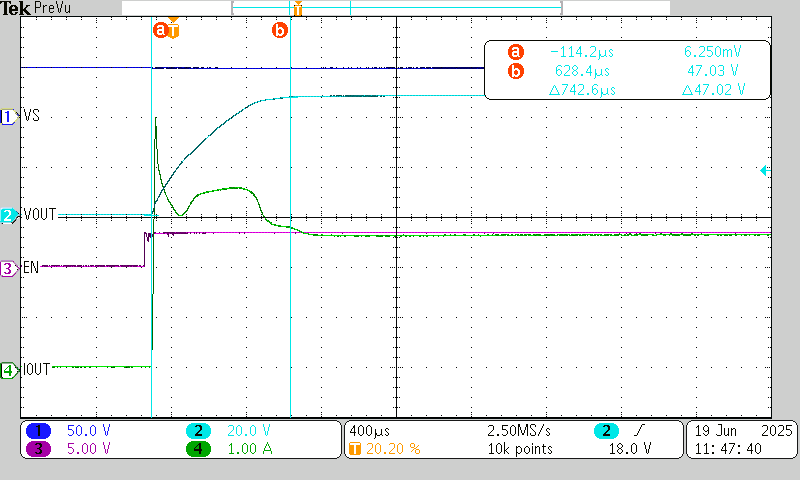

圖 5-89 測試條件 89

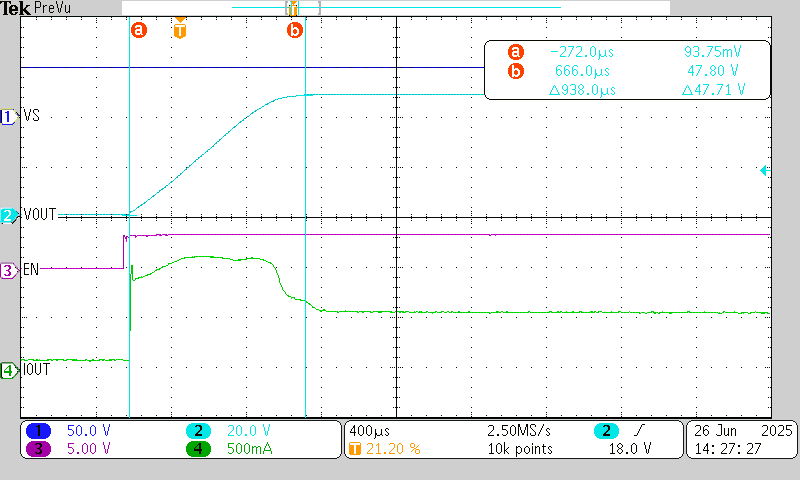

圖 5-91 測試條件 91

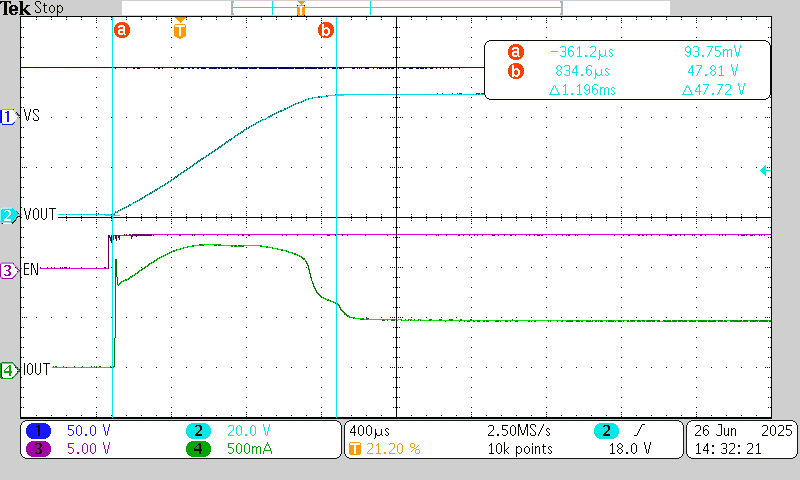

圖 5-93 測試條件 93

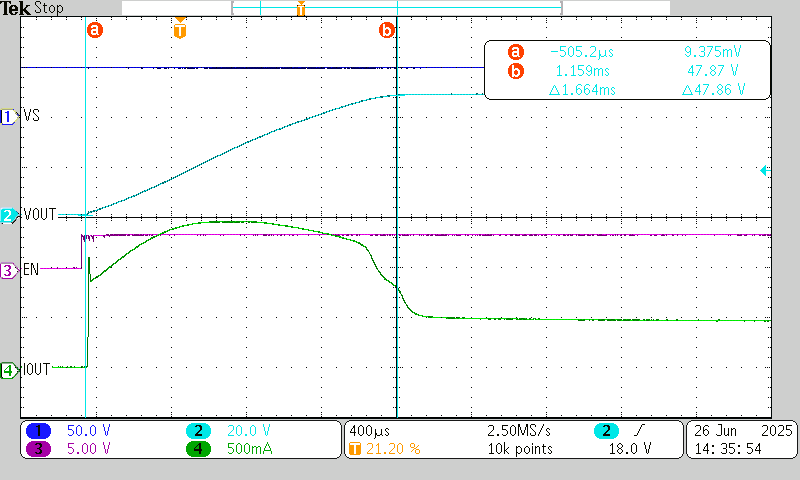

圖 5-95 測試條件 95

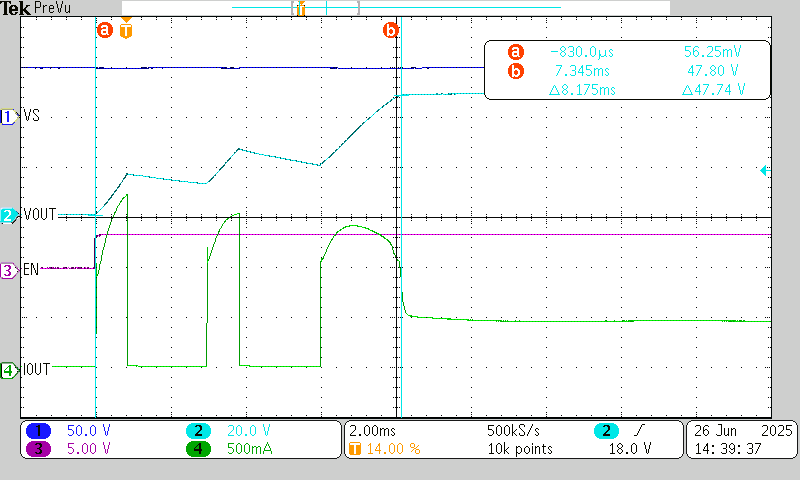

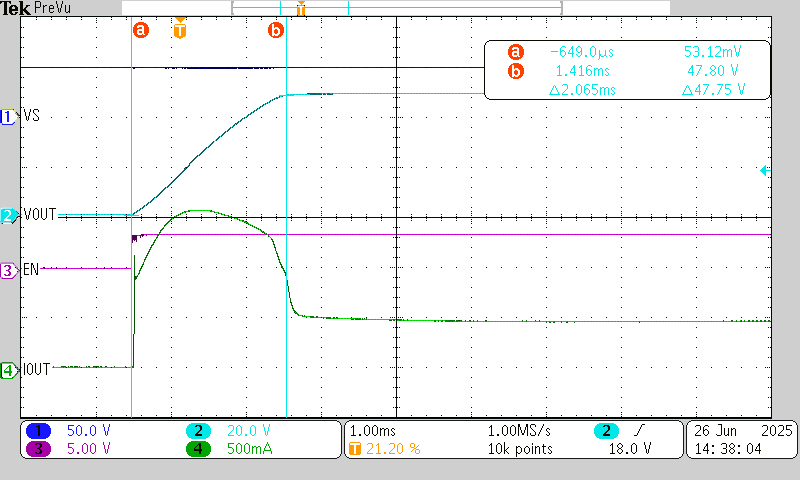

圖 5-97 測試條件 97

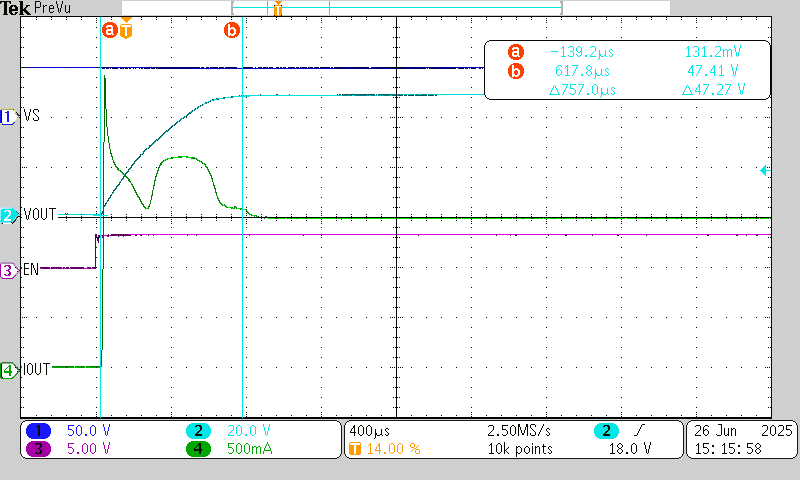

圖 5-99 測試條件 99

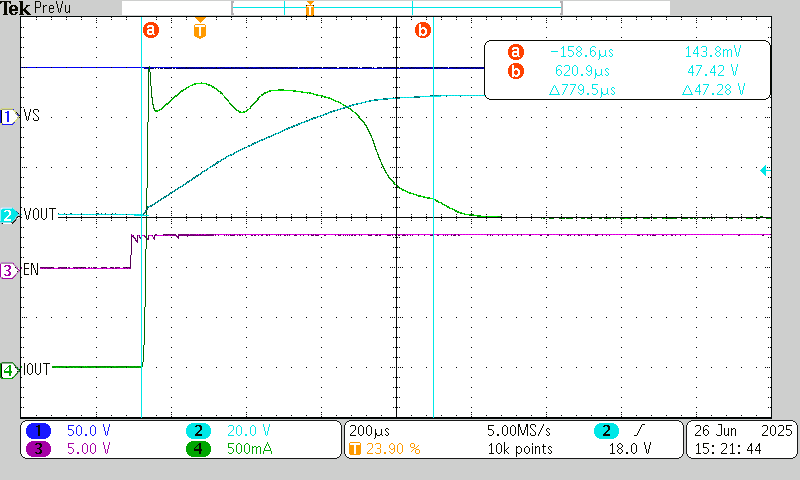

圖 5-101 測試條件 101

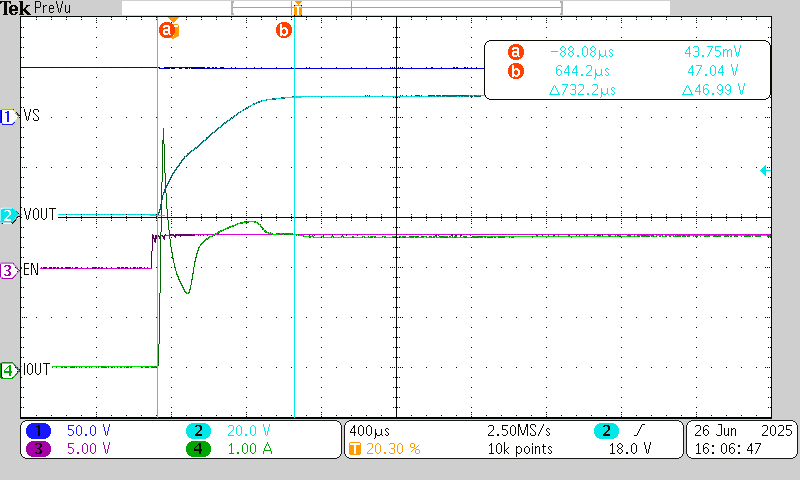

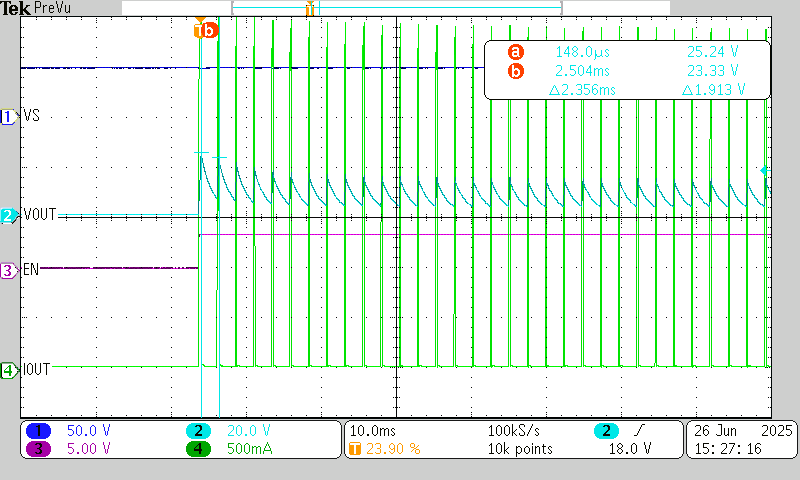

圖 5-103 測試條件 103

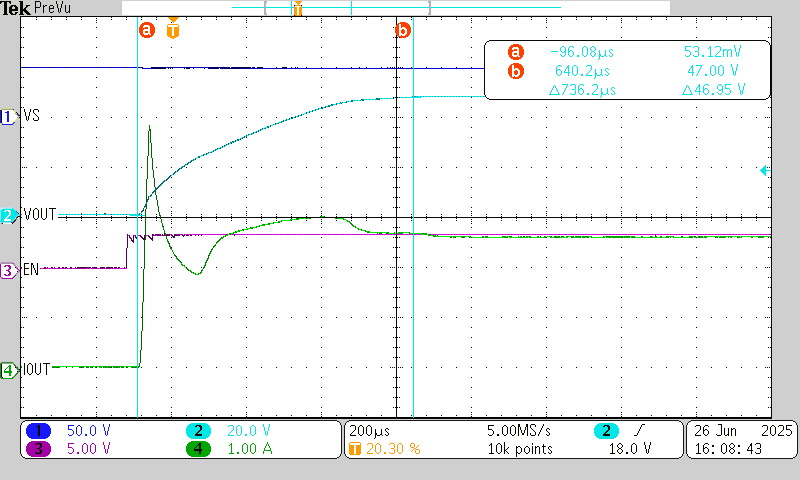

圖 5-105 測試條件 105

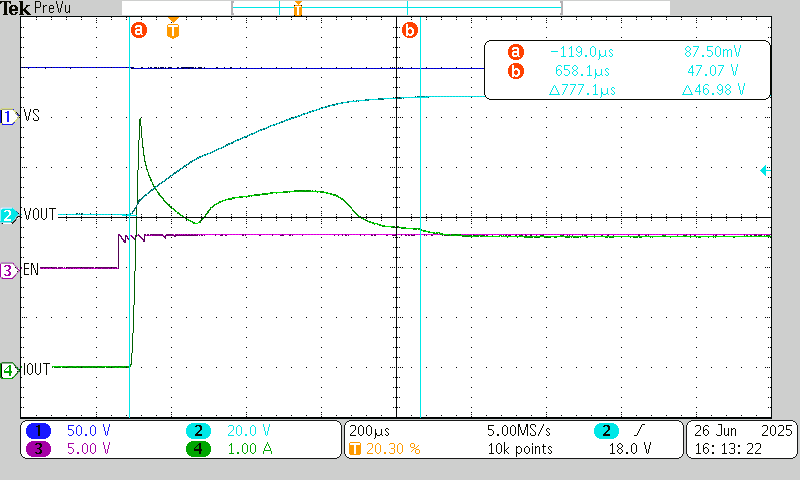

圖 5-107 測試條件 107
圖 5-2 測試條件 2

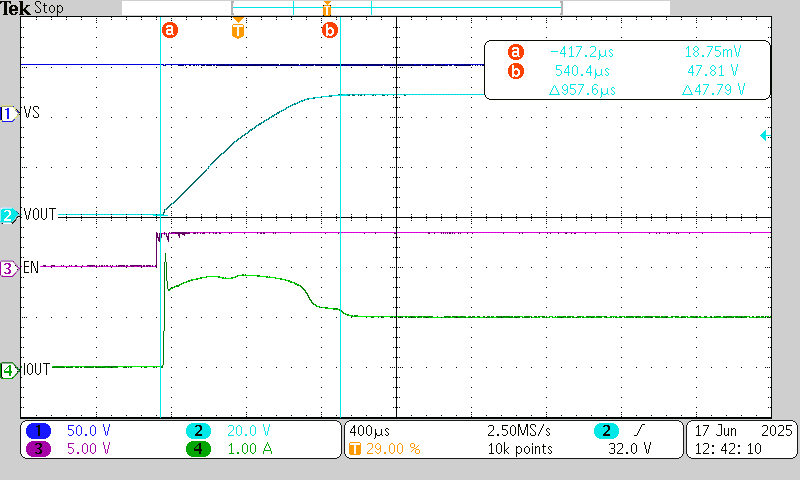

圖 5-4 測試條件 4

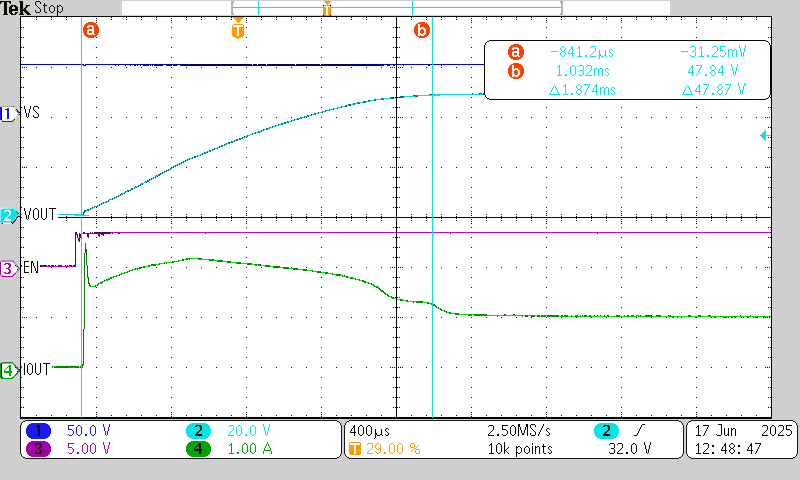

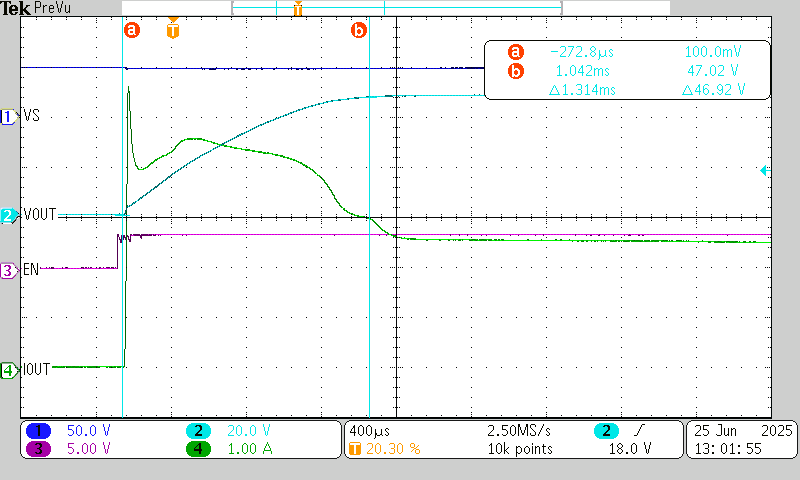

圖 5-6 測試條件 6

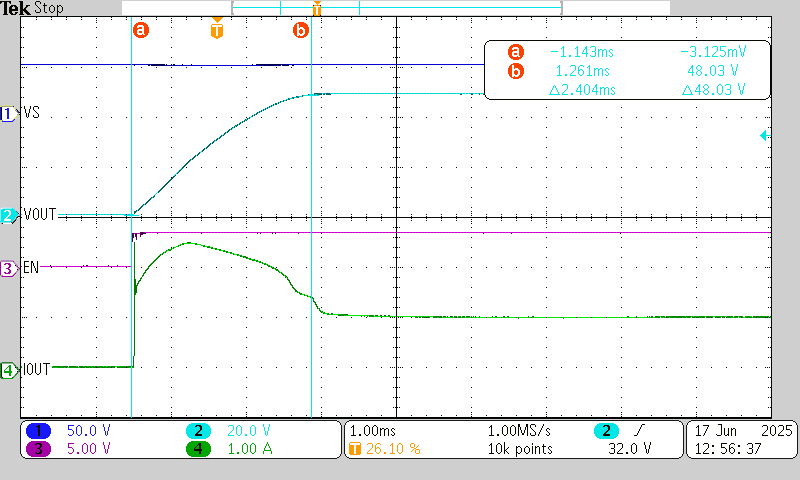

圖 5-8 測試條件 8
圖 5-10 測試條件 10

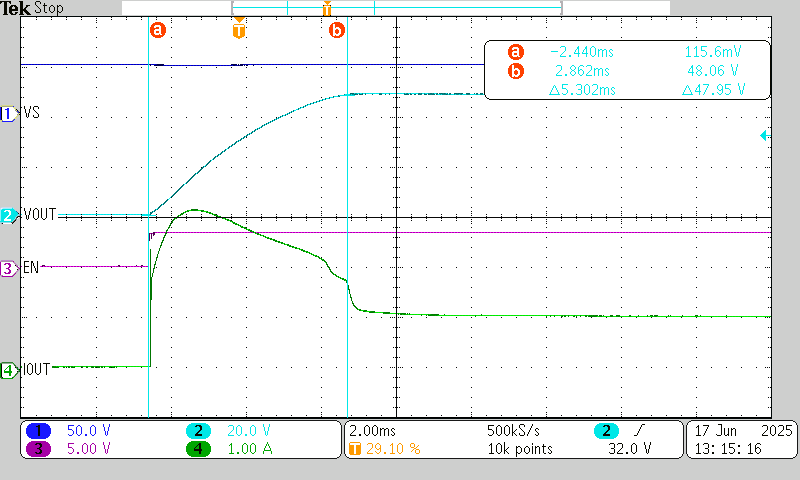

圖 5-12 測試條件 12

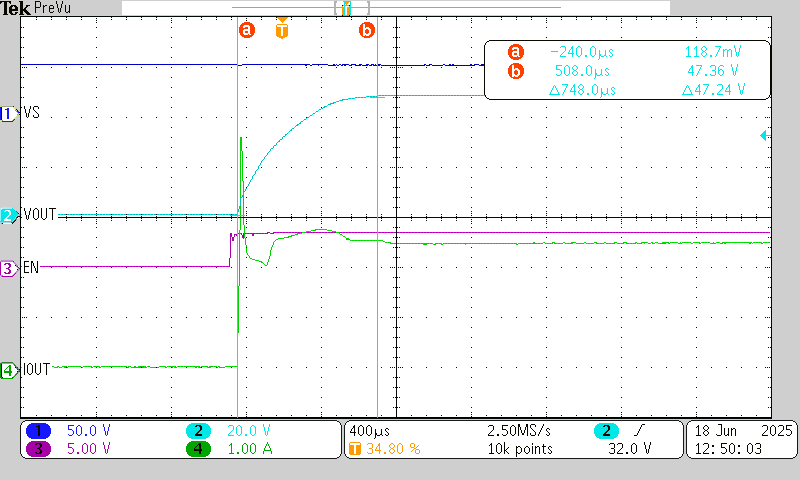

圖 5-14 測試條件 14

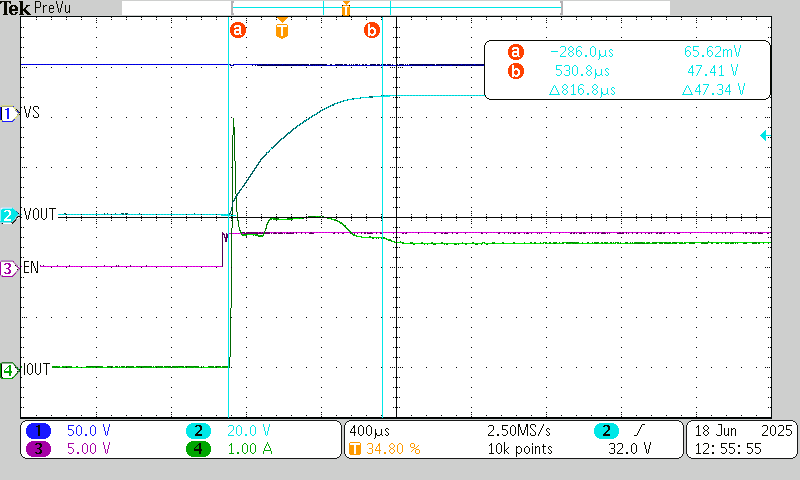

圖 5-16 測試條件 16

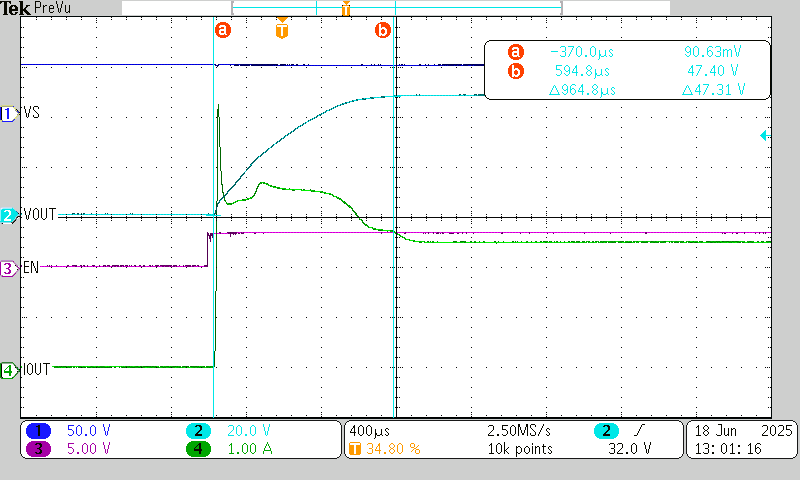

圖 5-18 測試條件 18

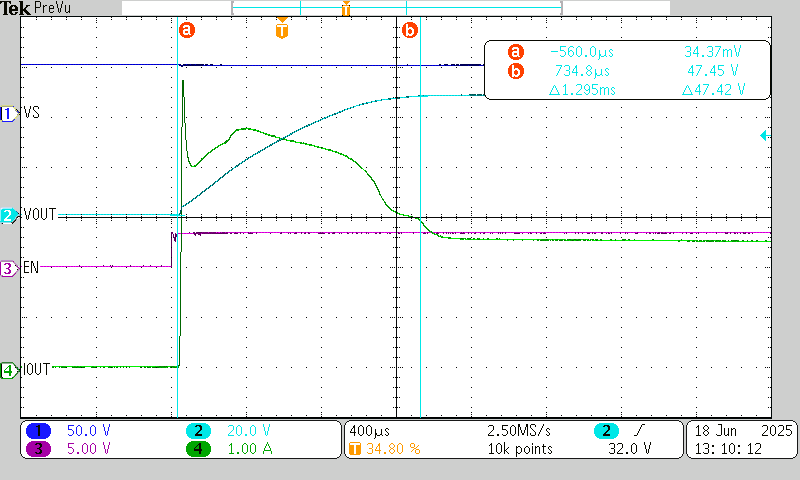

圖 5-20 測試條件 20

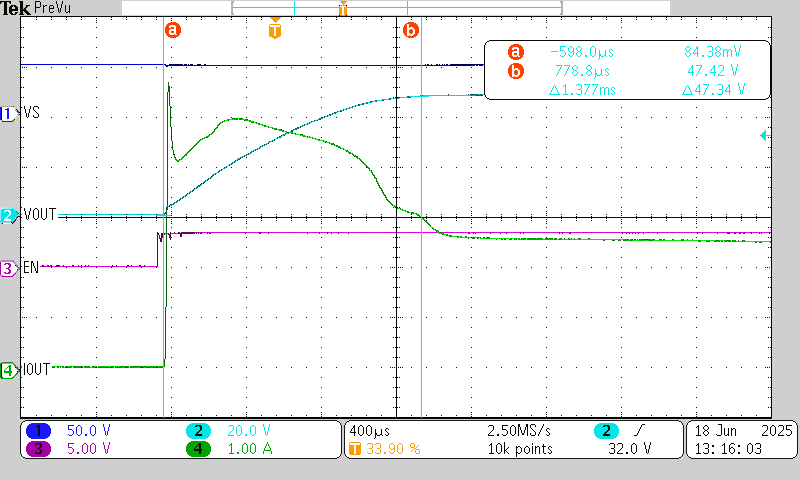

圖 5-22 測試條件 22

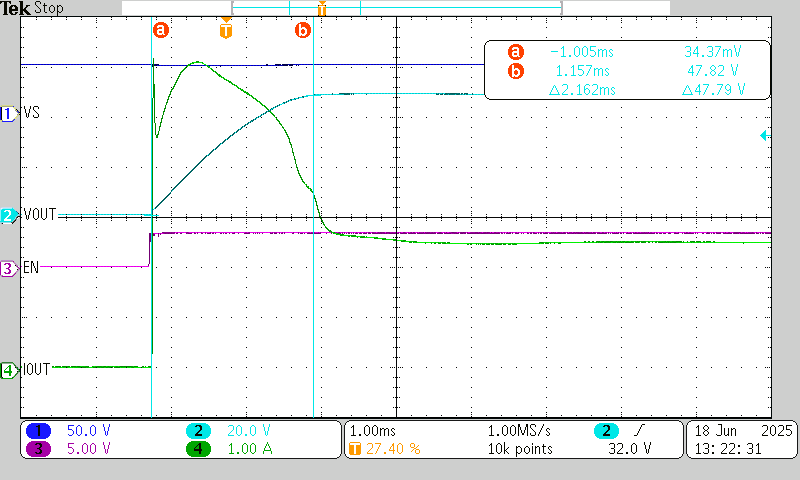

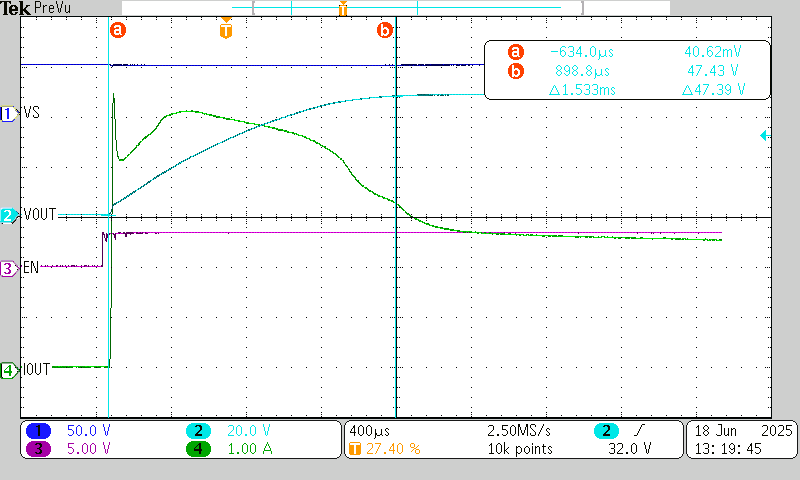

圖 5-24 測試條件 24
圖 5-26 測試條件 26

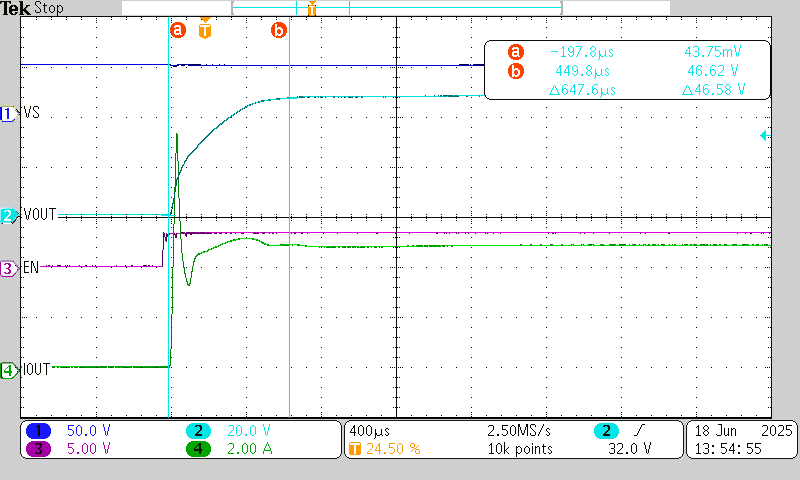

圖 5-28 測試條件 28

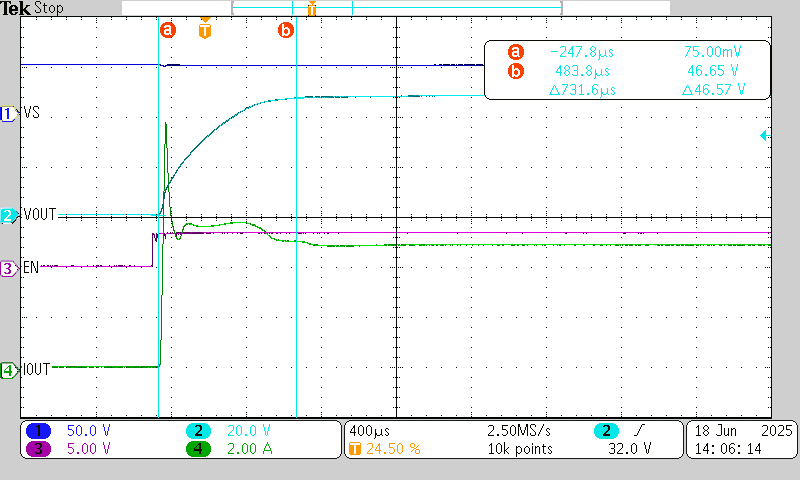

圖 5-30 測試條件 30

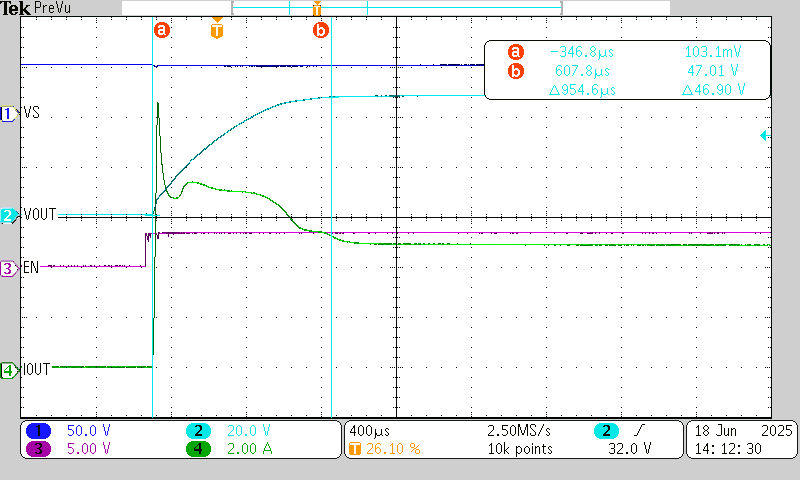

圖 5-32 測試條件 32
圖 5-34 測試條件 34

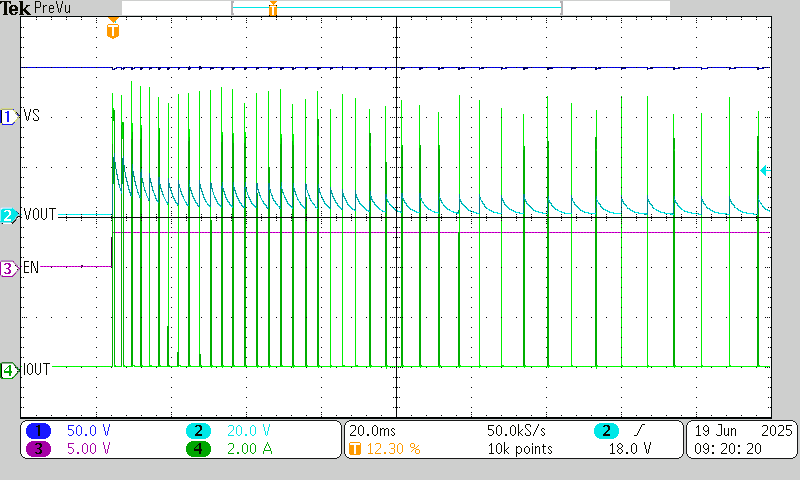

圖 5-36 測試條件 36
圖 5-38 測試條件 38

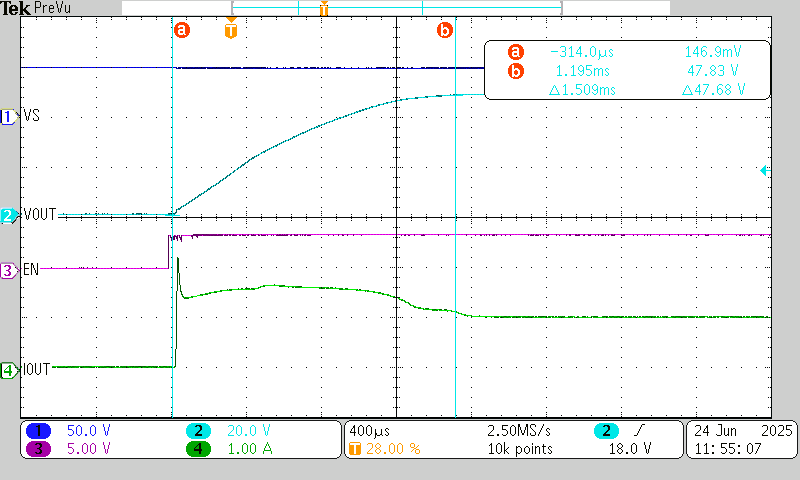

圖 5-40 測試條件 40

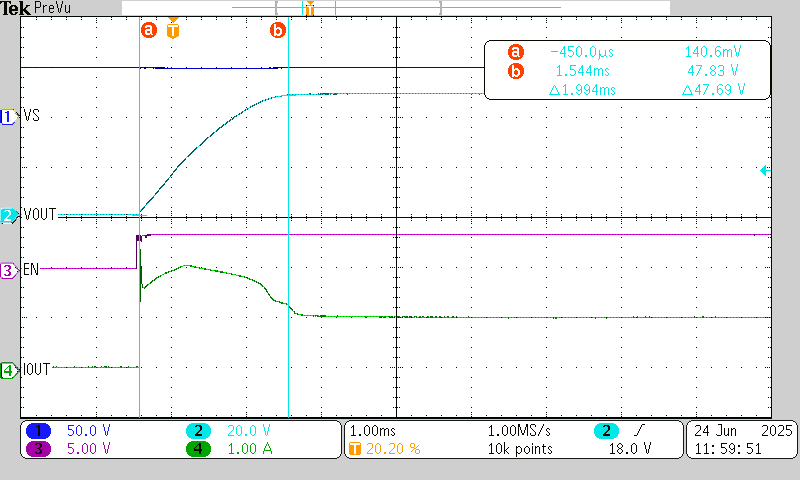

圖 5-42 測試條件 42

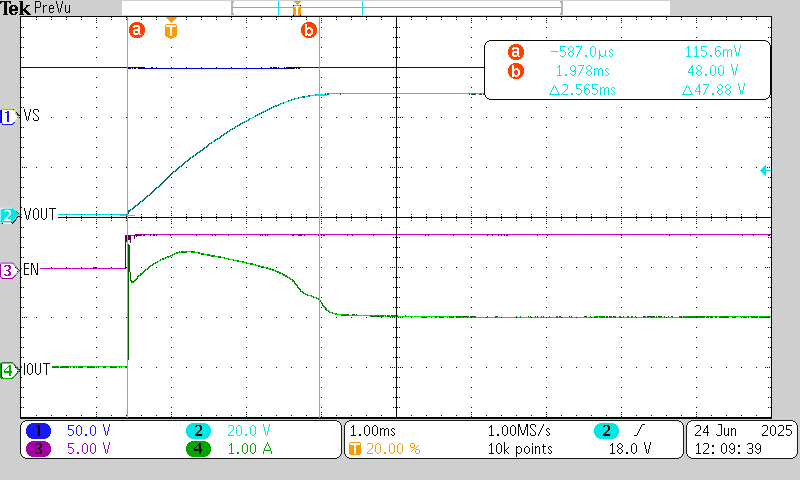

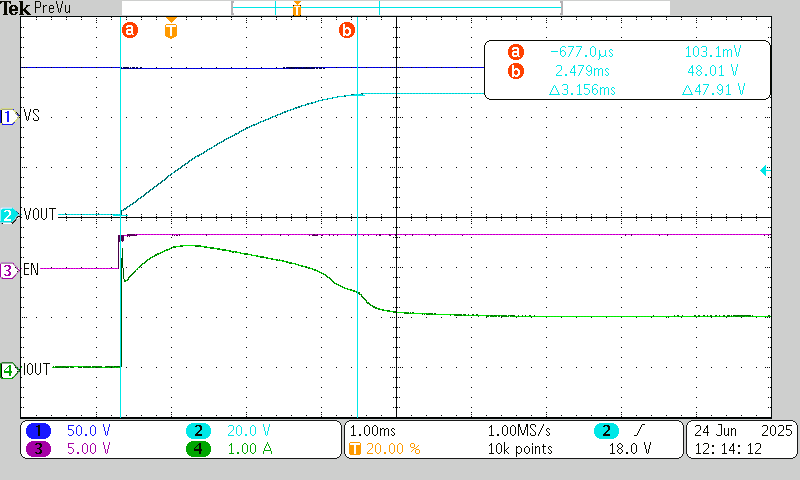

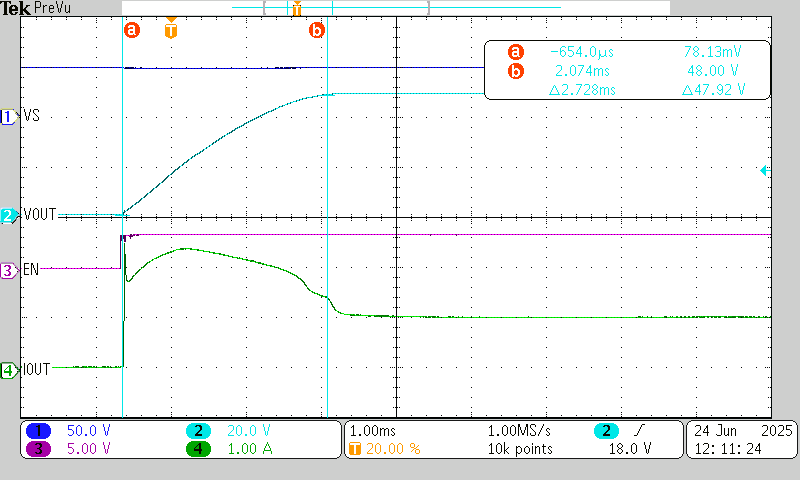

圖 5-44 測試條件 44
圖 5-46 測試條件 46

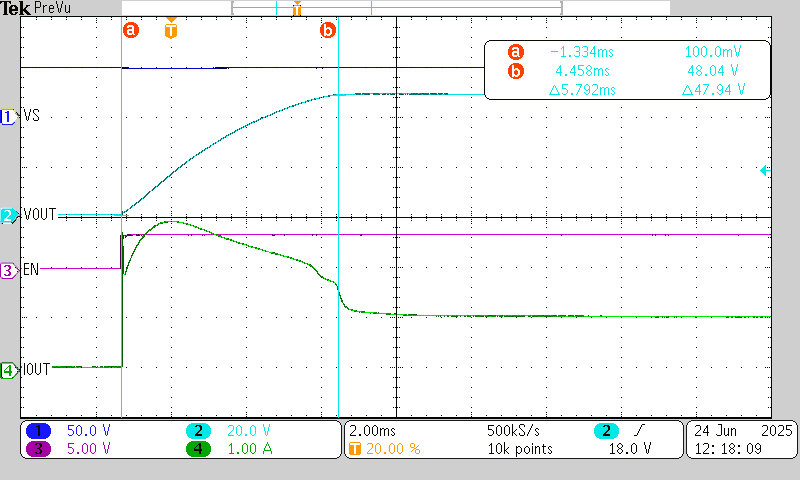

圖 5-48 測試條件 48

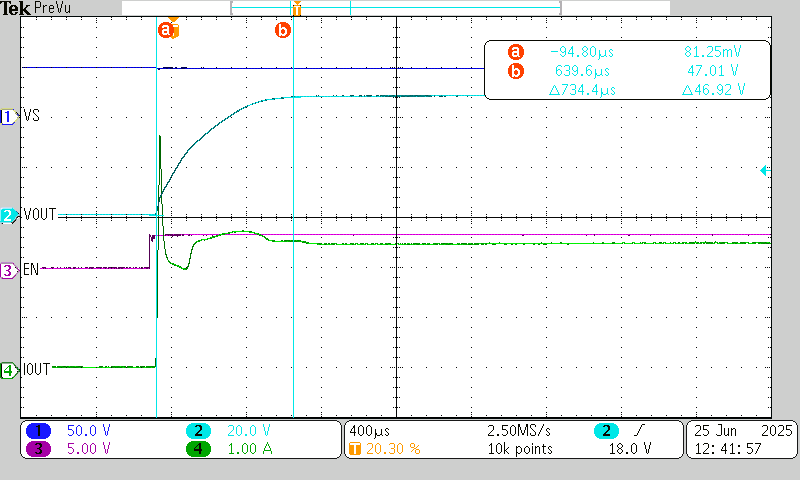

圖 5-50 測試條件 50
圖 5-52 測試條件 52

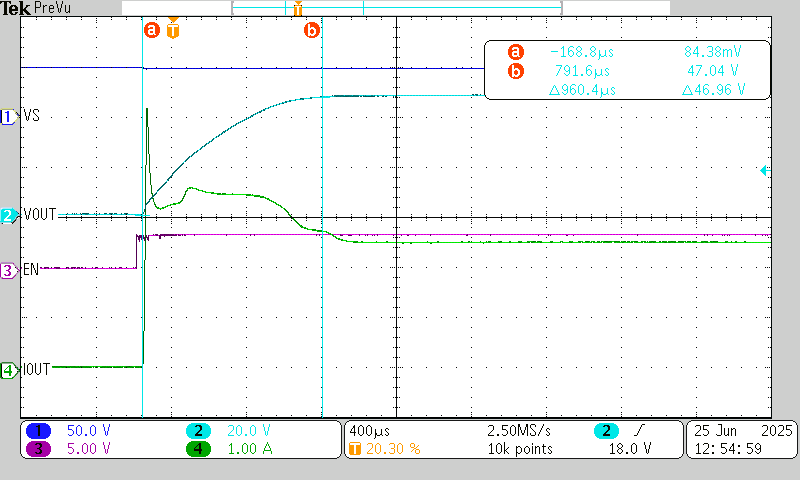

圖 5-54 測試條件 54
圖 5-56 測試條件 56

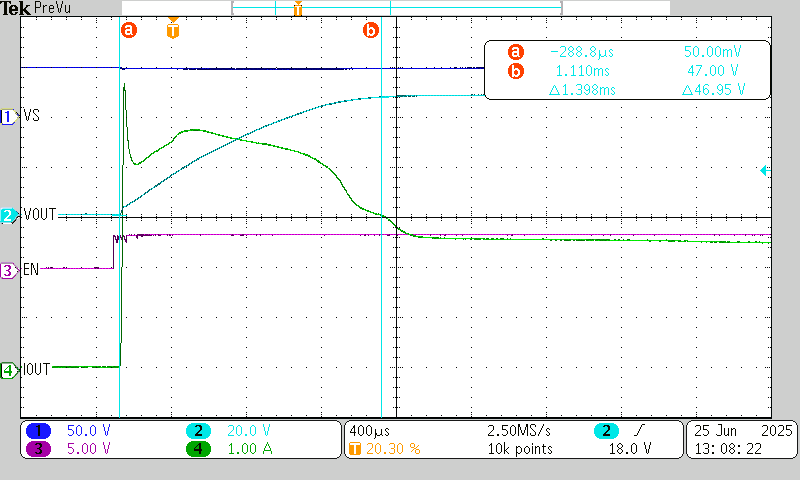

圖 5-58 測試條件 58

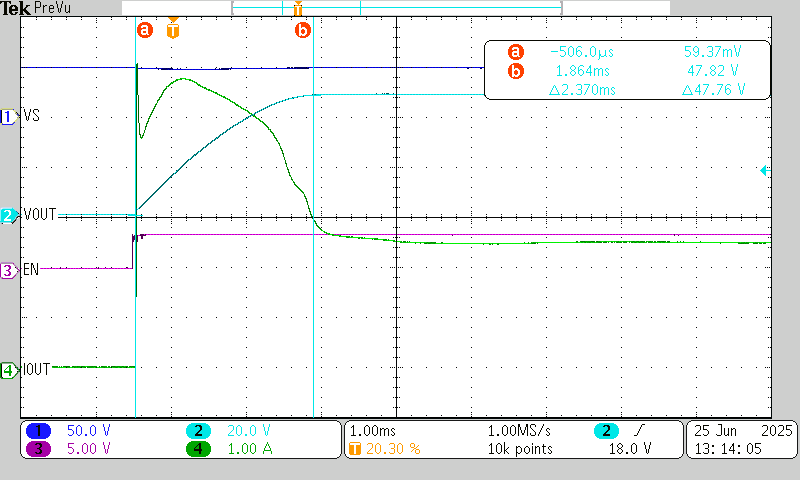

圖 5-60 測試條件 60

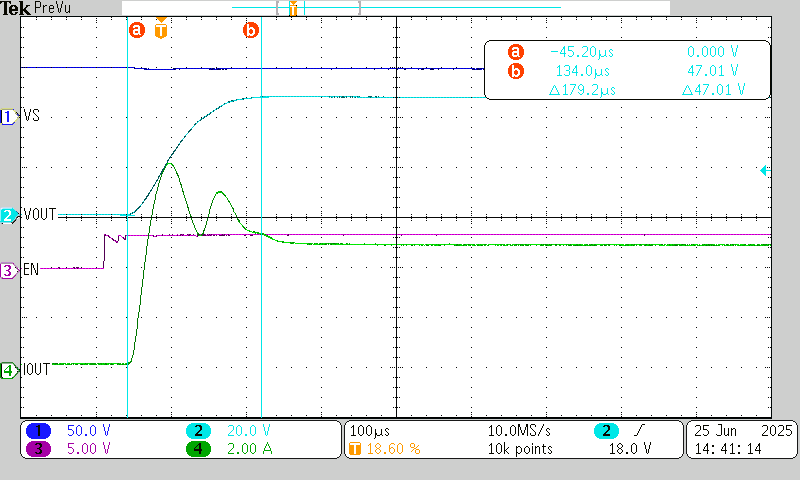

圖 5-62 測試條件 62

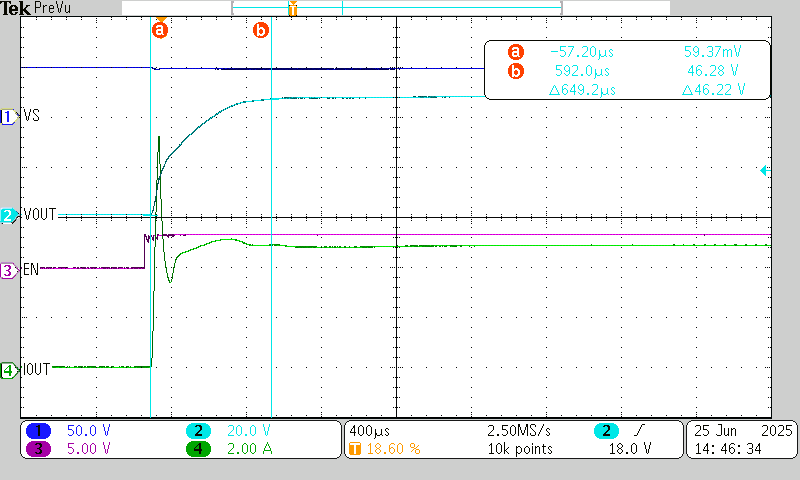

圖 5-64 測試條件 64
圖 5-66 測試條件 66

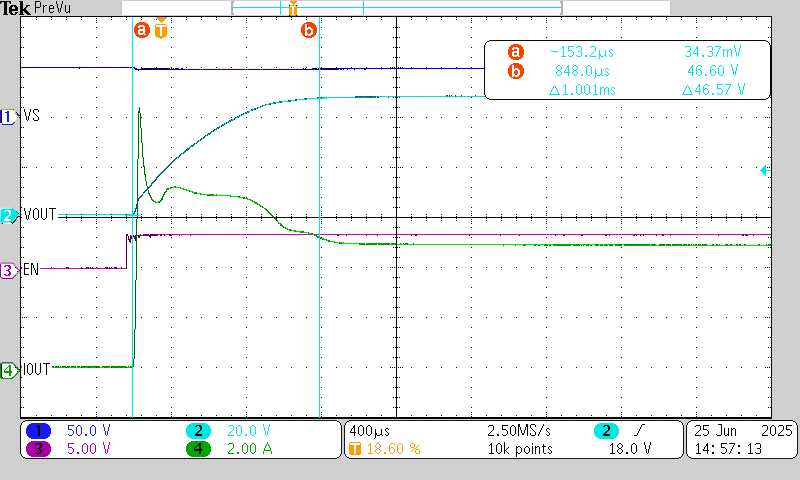

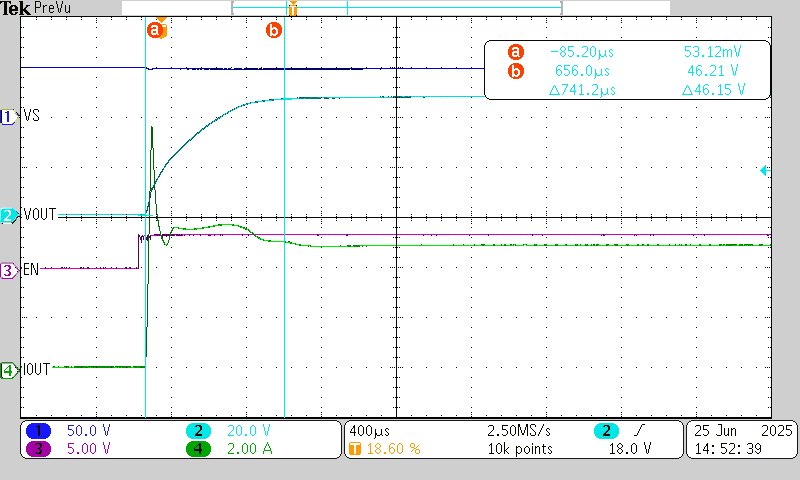

圖 5-68 測試條件 68

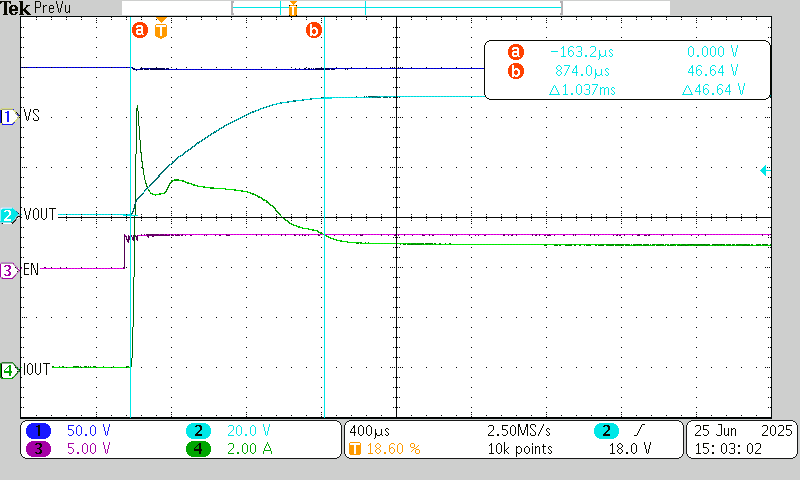

圖 5-70 測試條件 70

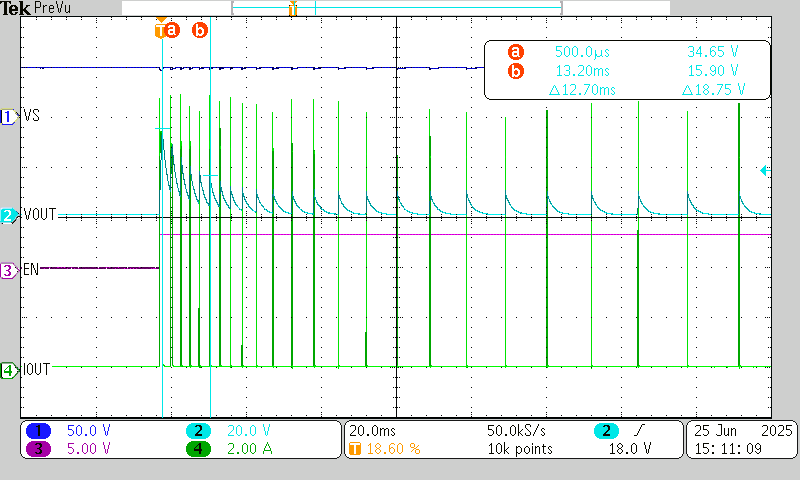

圖 5-72 測試條件 72

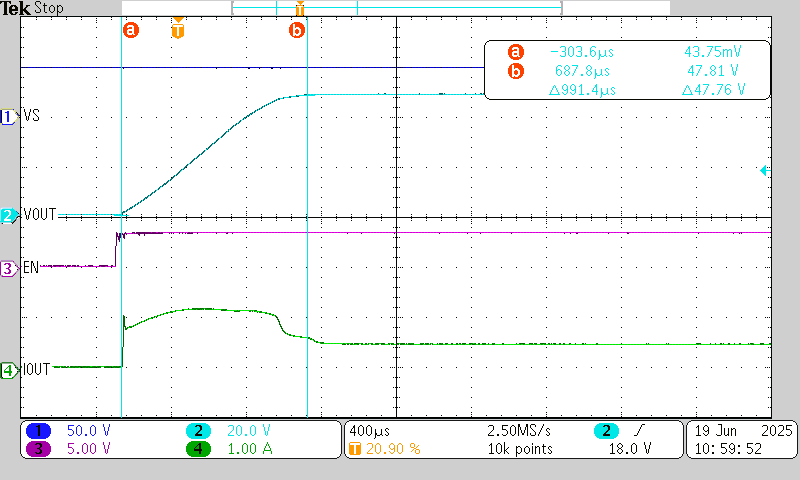

圖 5-74 測試條件 74
圖 5-76 測試條件 76

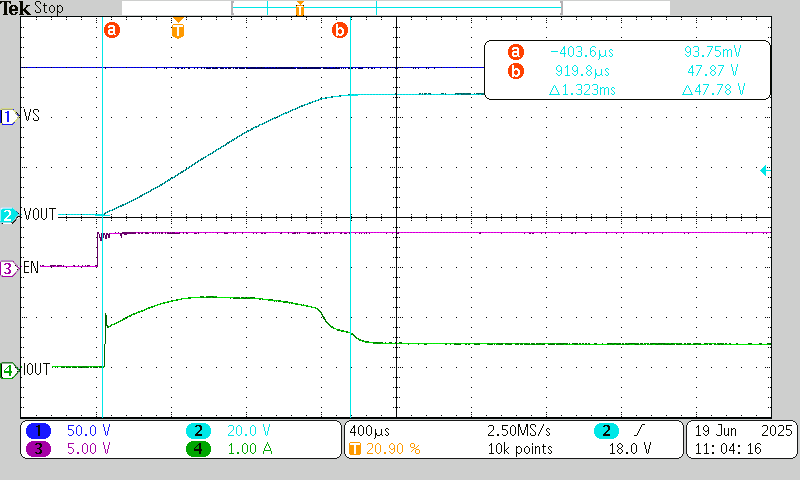

圖 5-78 測試條件 78

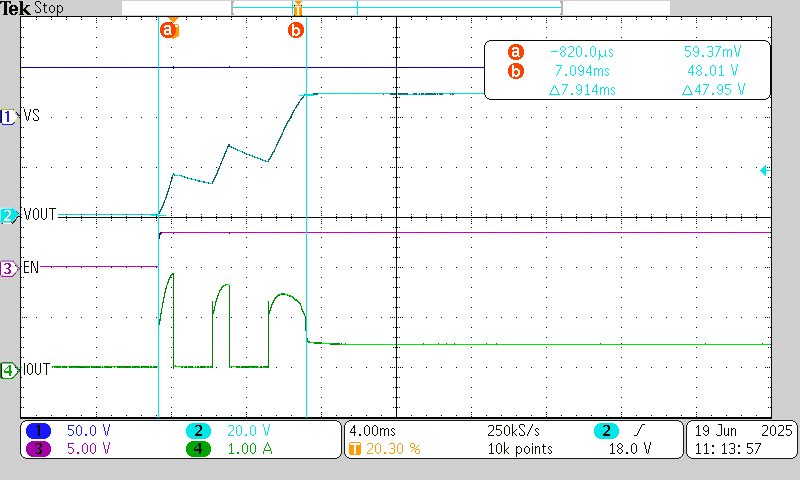

圖 5-80 測試條件 80

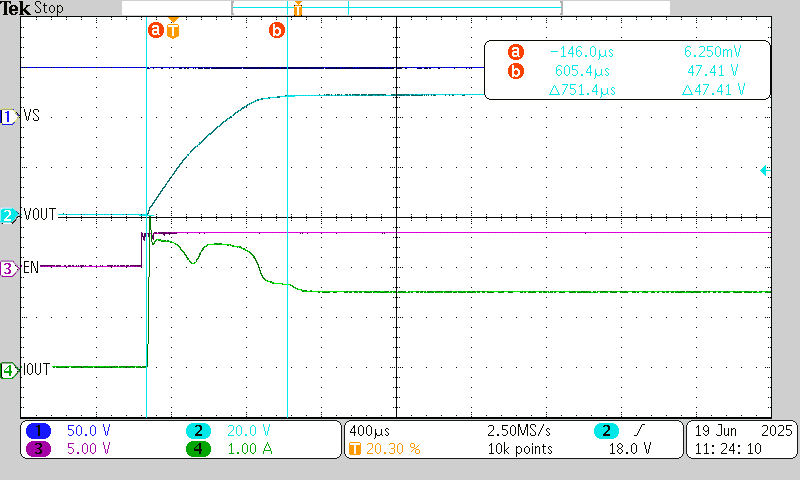

圖 5-82 測試條件 82

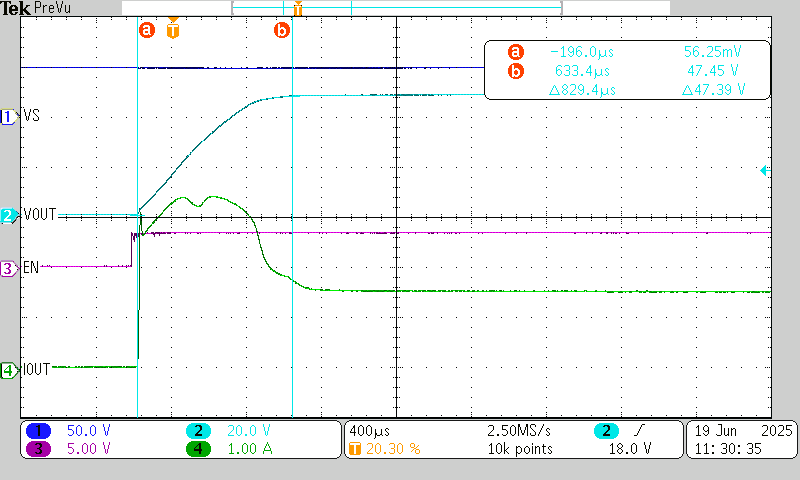

圖 5-84 測試條件 84

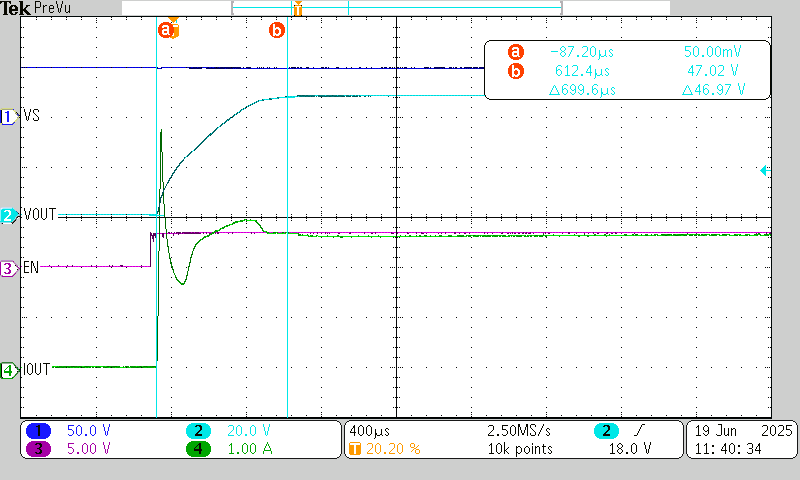

圖 5-86 測試條件 86

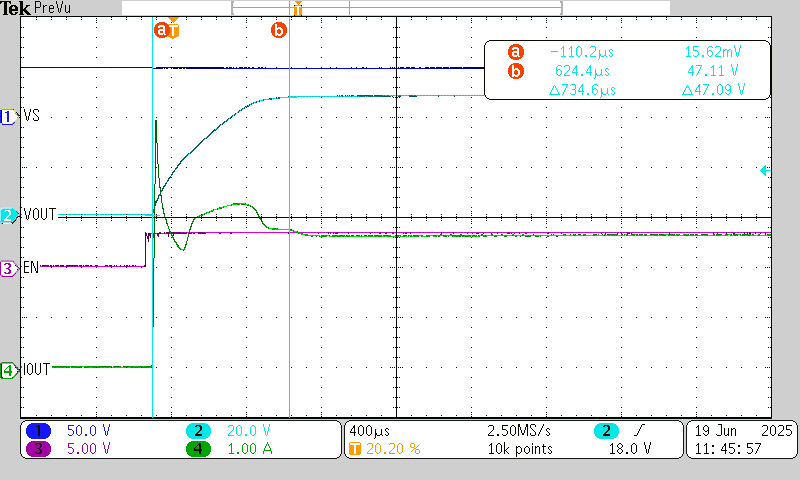

圖 5-88 測試條件 88

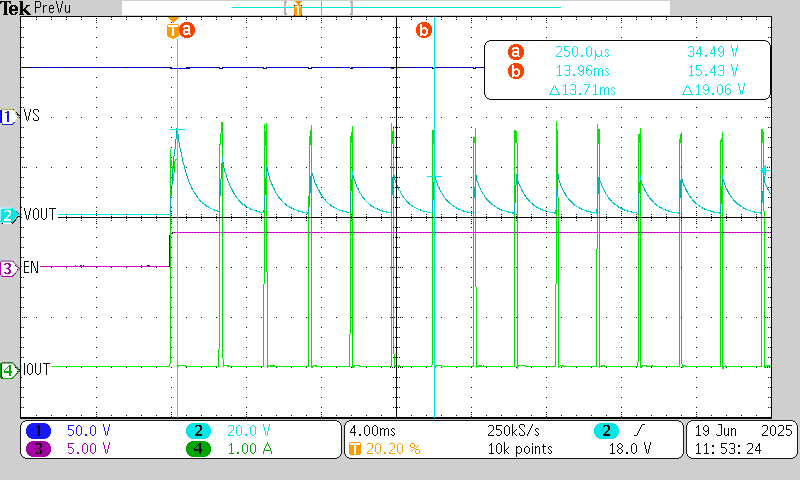

圖 5-90 測試條件 90

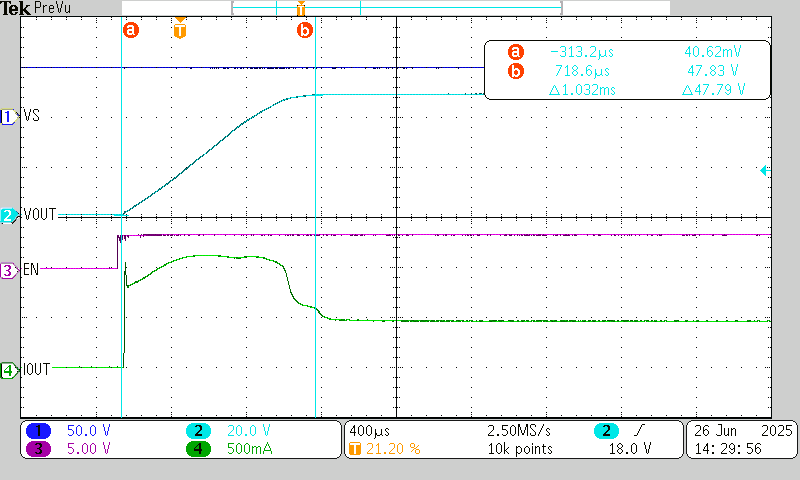

圖 5-92 測試條件 92

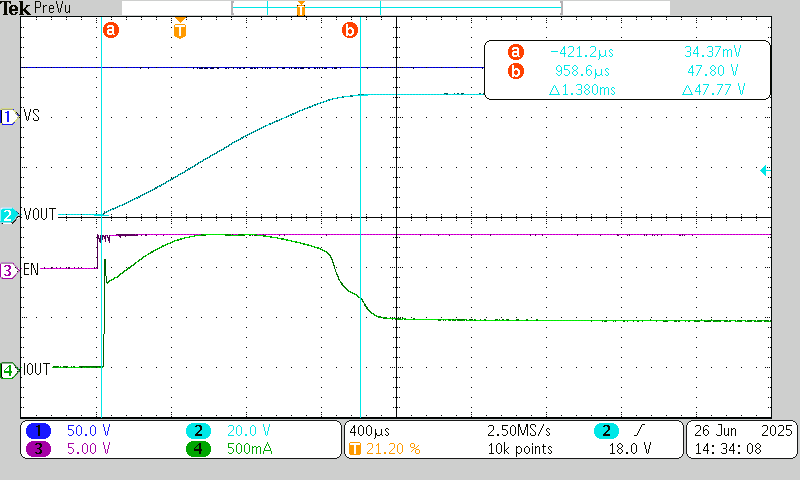

圖 5-94 測試條件 94
圖 5-96 測試條件 96

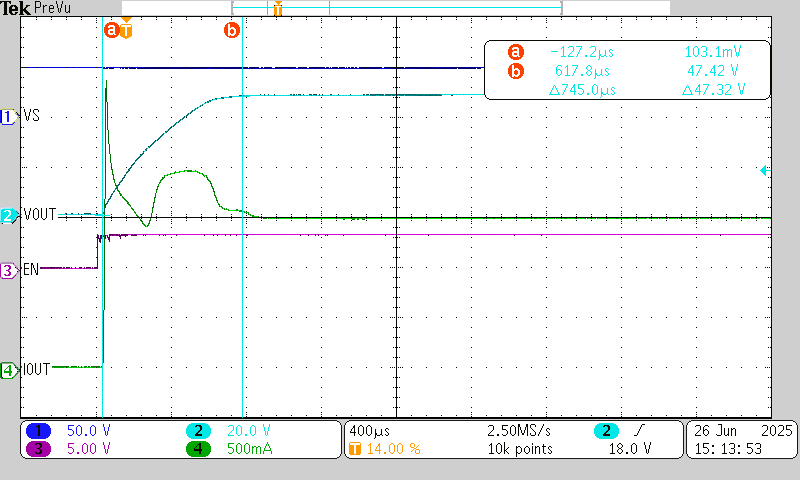

圖 5-98 測試條件 98

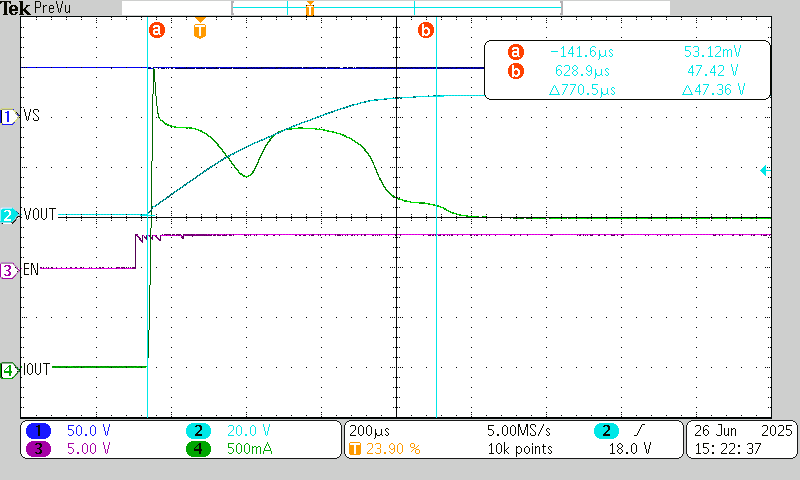

圖 5-100 測試條件 100

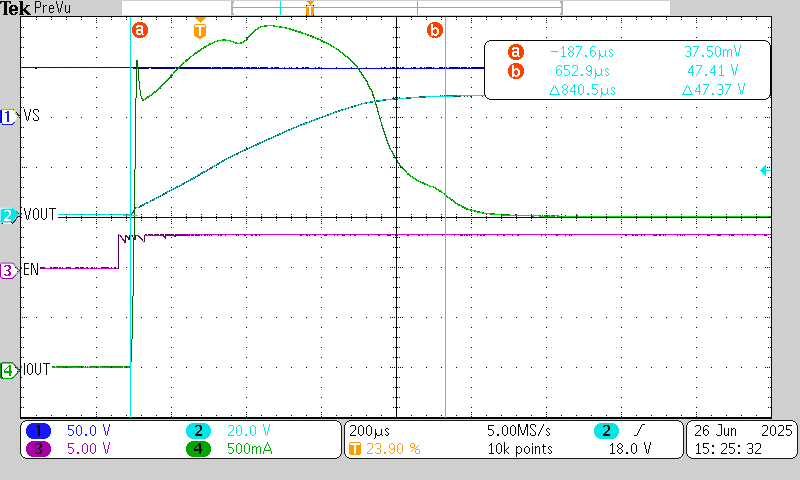

圖 5-102 測試條件 102
圖 5-104 測試條件 104

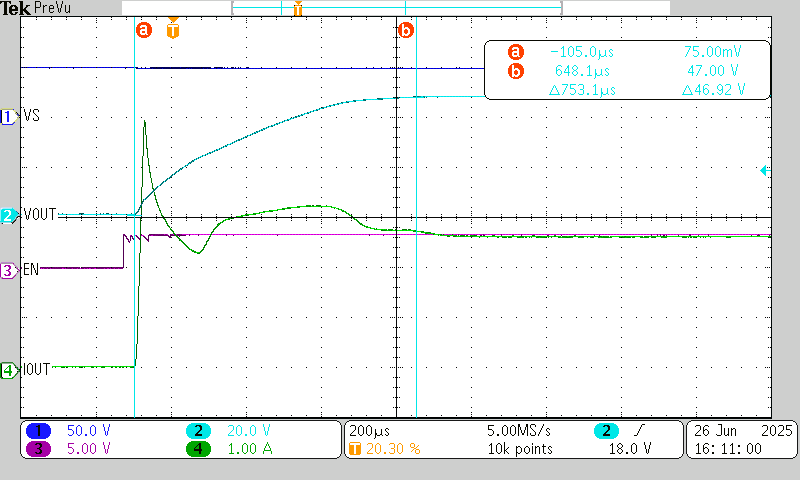

圖 5-106 測試條件 106

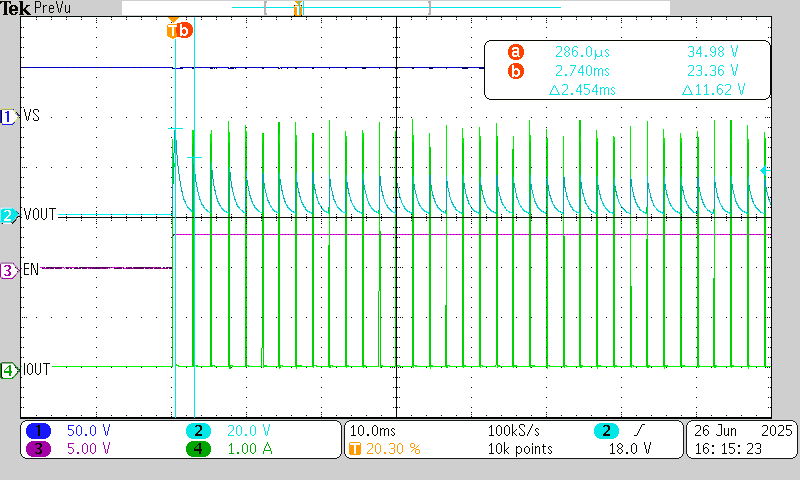

圖 5-108 測試條件 108
