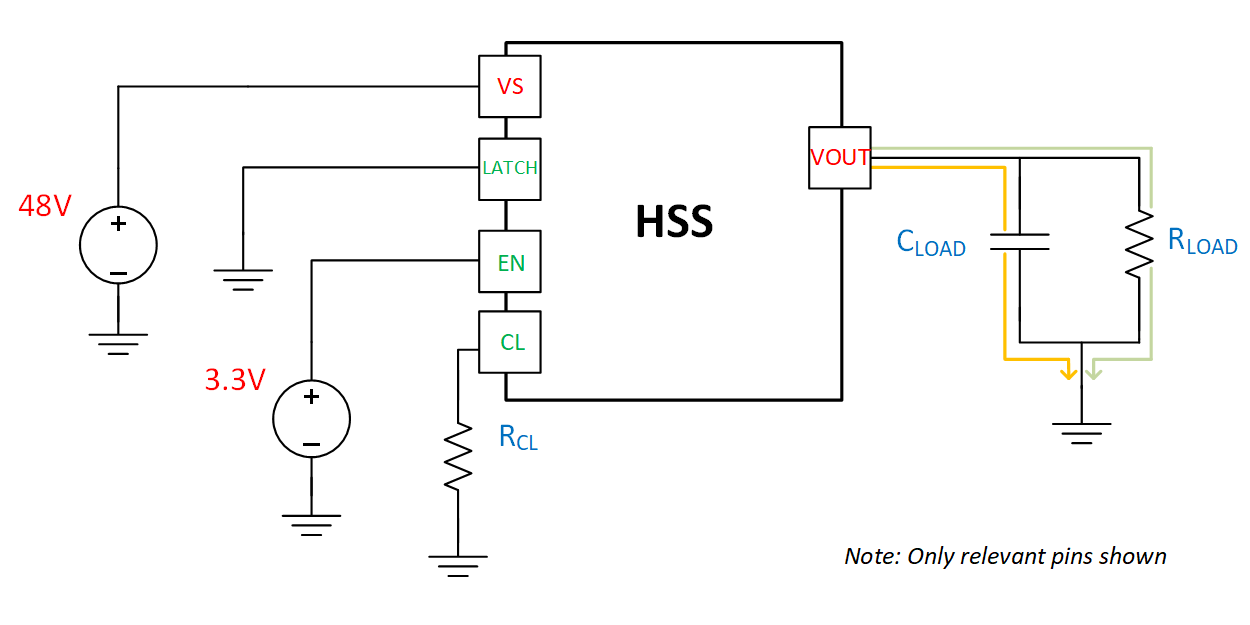

當輸出電壓達到電源電壓 (VS) 電平時，電容器被視為充滿電。同時，電容器停止消耗電流，電阻負載開始灌入電流。圖 1-1 顯示在啟動期間電流會沿橙色路徑流動，直到電容器充滿電，然后電流會沿綠色路徑流動。在波形上，當電容器大約充電到 VS 時，電流穩定到電阻負載預期消耗的水平，即 I = VS/R_LOAD。

圖 1-1 概念圖

基于以下幾點，電容負載的總充電時間也會隨著電容和溫度而增加：

• 歐姆定律 V = IR 時，電壓的變化取決于電流和電阻。隨著結溫升高，開關的導通電阻也會增加，進一步限制電流。
• RC（電阻器 - 電容器）時間常數 τ= RC，其中充電時間等于電阻乘以電容。
