示波器能夠在幾個數量級之間進行縮放，從 1s/div 到 500ps/div，高性能示波器甚至可達到更細微級別。因此，選擇適當時間刻度對于有效顯示捕獲的波形非常重要。波形不處于視覺焦點時，很難區分上升沿和下降沿的數據。當波形難以辨認時，可能會丟失電氣特性的細節。如果測量時可視化效果不當，可能會給未來開發的測量調試工作帶來隱患。圖 3-9 顯示了一個負載瞬態測量結果，但時間刻度過度放大，導致測量結果難以辨認。圖 3-10 顯示了一個負載瞬態測量，時間基準已校正，以便區分上升沿的數據。圖 3-10 是一張滿足可視化要求的圖像。

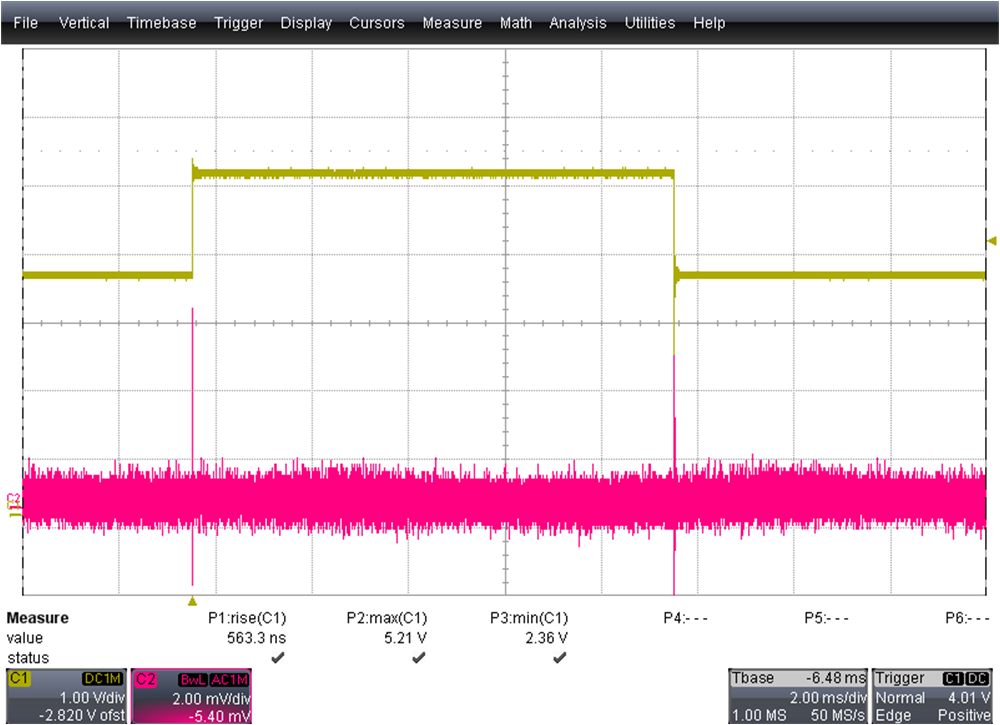

圖 3-9 可視化效果不佳

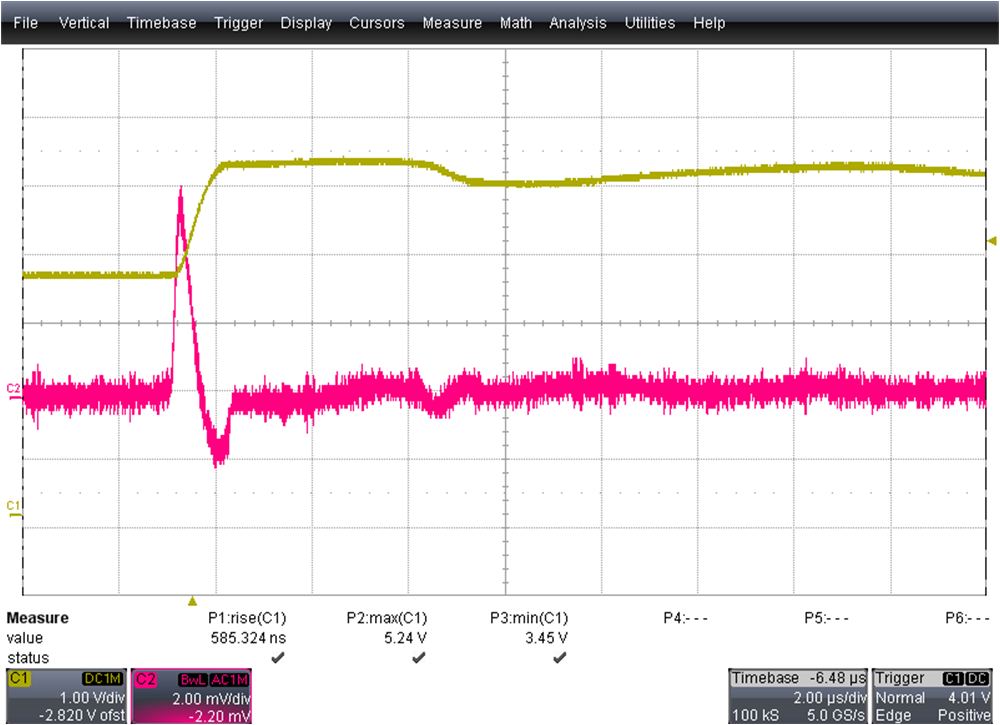

圖 3-10 聚焦于上升沿
