ZHCAF12A February 2025 – July 2025 TPS7A21
3.5 帶寬限制和均值計算
帶寬限制和均值計算是減少測量中噪聲量的實用工具，但必須謹慎使用。這兩種工具如果使用得當都有優勢，但如果使用時未結合測量情況多加考慮，則會導致結果出錯。
雖然帶寬限制能有效降低波形中存在的高頻噪聲，但同時也可能削弱或濾除波形中對于調試而言至關重要的成分，比如過沖和下沖。這可能導致測量讀數不準確，如 圖 3-13 和 圖 3-14 所示。如果預期測量中無預計的高頻成分，可以使用帶寬限制來更清楚地了解電路的電氣特性并減少噪聲，但在某些情況下，由于欠阻尼濾波器或寄生效應會產生噪聲耦合或諧振，可能會出現意外的高頻信號。我們建議從全帶寬開始，僅在有一定把握表明測量結果中不存在重要的高頻成分后，再限制帶寬。

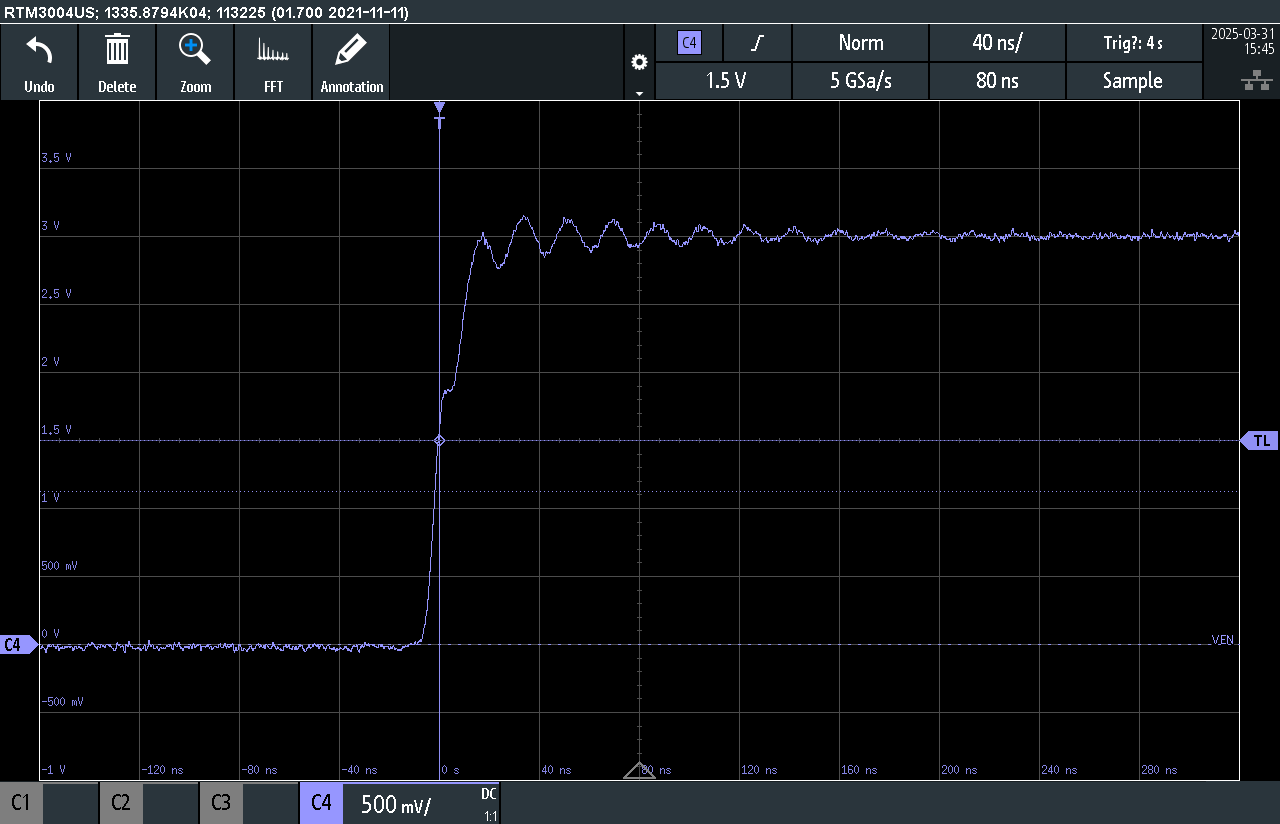

圖 3-13 全帶寬 (500MHz) 上升沿信號

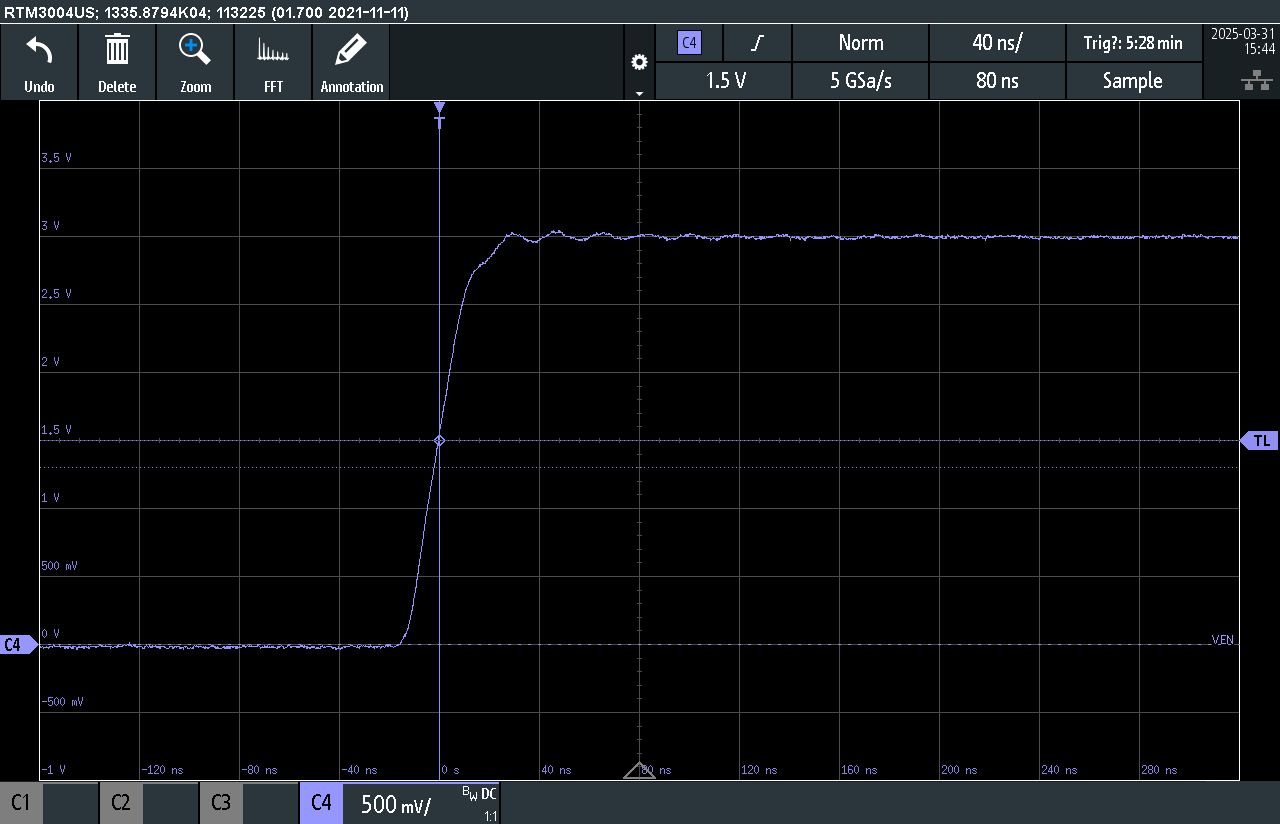

圖 3-14 受限帶寬 (20MHz) 上升沿信號當無法通過長測量線路降低噪聲時，均值計算是一項實用工具。這種方法要求要待測波形在兩次測量之間保持一致。圖 3-16 顯示了如何通過在通道 3 上負載瞬態下對 5 個樣本求均值來降低如 圖 3-15 所示測量結果的噪聲。

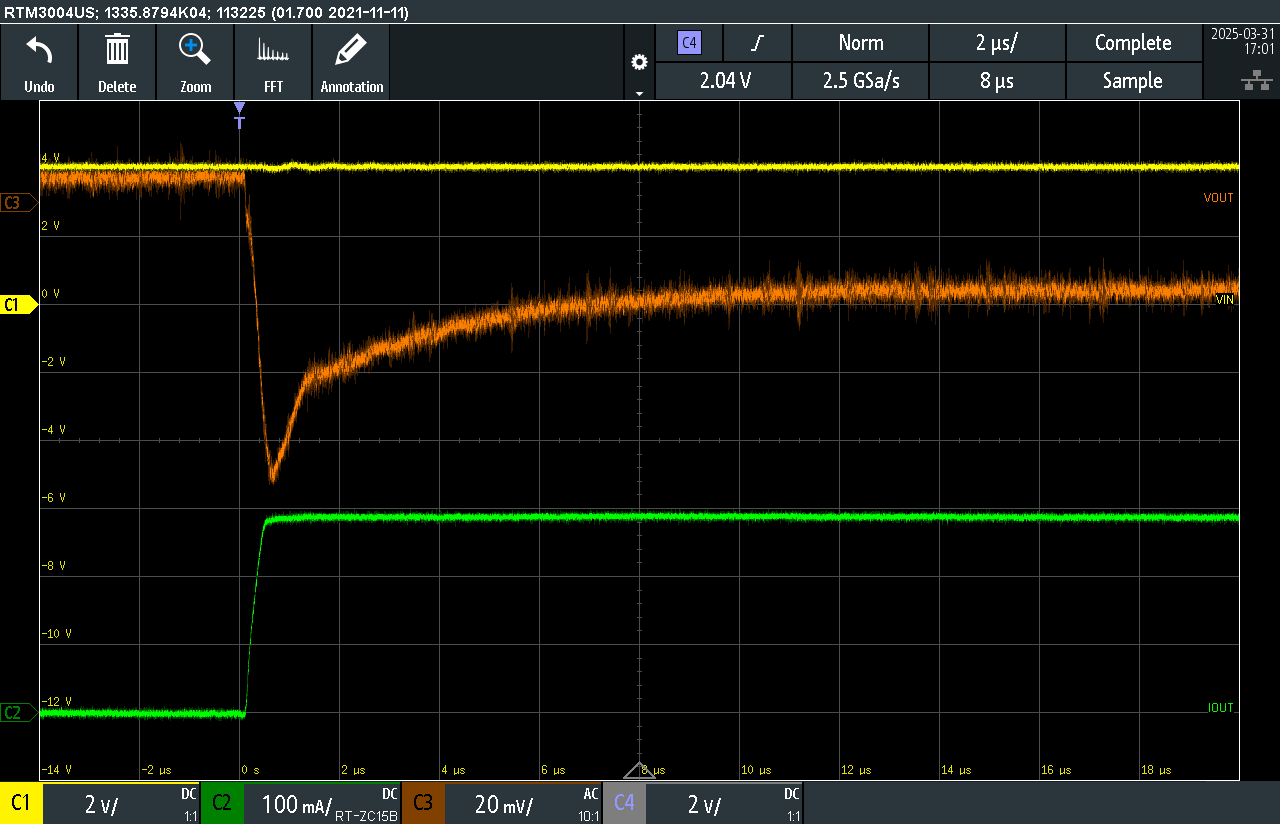

圖 3-15 未計算均值的負載瞬態

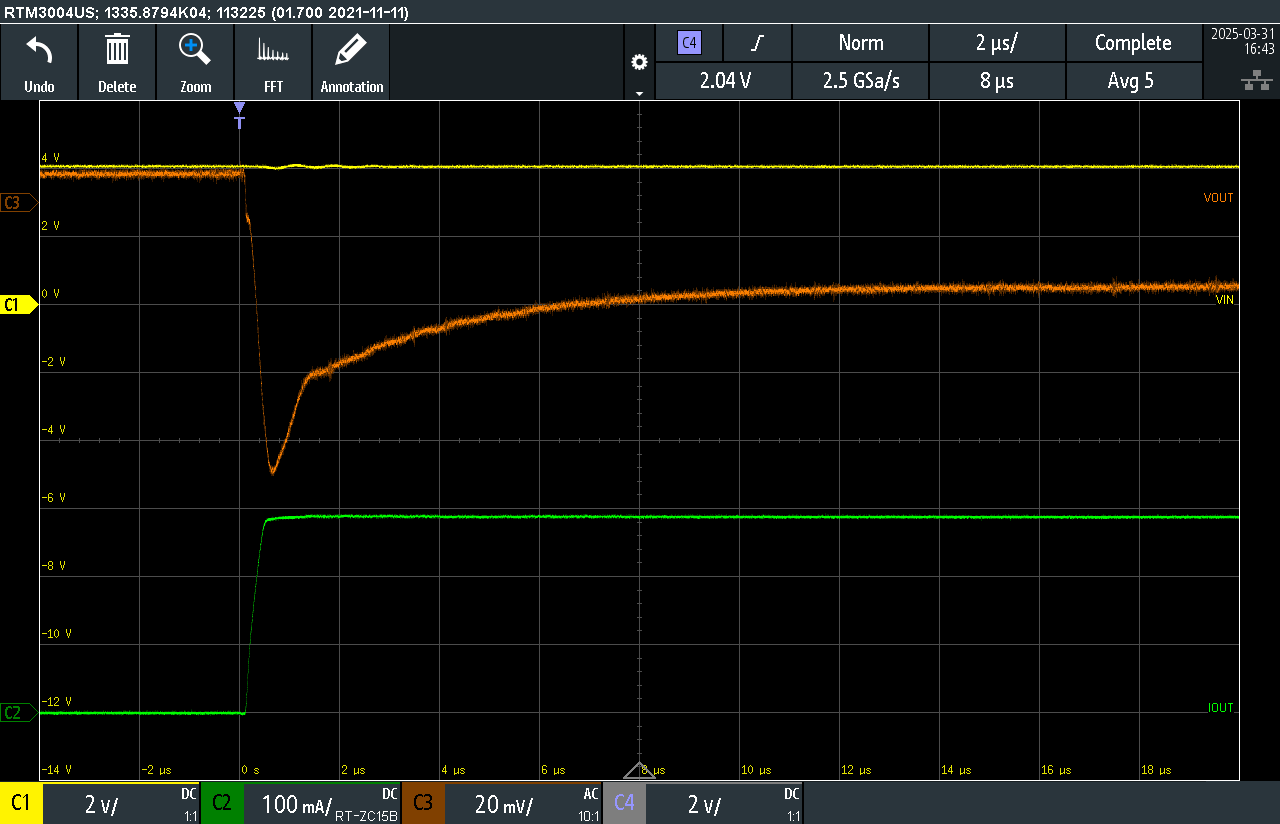

圖 3-16 計算 5 次采樣均值的負載瞬態
