3.2 充分采樣
在示波器上進行測量時，必須對峰值瞬變進行足夠的采樣。如果進行波形測量時采樣不足，測量中可能會出現混疊，從而導致采集的數據不一致。混疊會影響觸發器，并導致波形位置水平移動。要了解有關混疊的更多信息，請參閱 Teledyne LeCroy 示波器基礎知識：采樣速率。在進行瞬態測量時，采樣不足可能導致顯示虛假的峰值，從而提供錯誤的測量數據。采樣不足也會導致在某些信號峰值處采集的數據缺少信息，如 圖 3-7 所示。
當波形中的采樣不足時，每個通道的可視化將變得更加困難。比較以下圖像，圖 3-7 中有 500 個樣本，圖 3-8 中有 5 萬個樣本，由于圖 3-7 中只有 500 個樣本，因此更難對每個通道進行可視化。

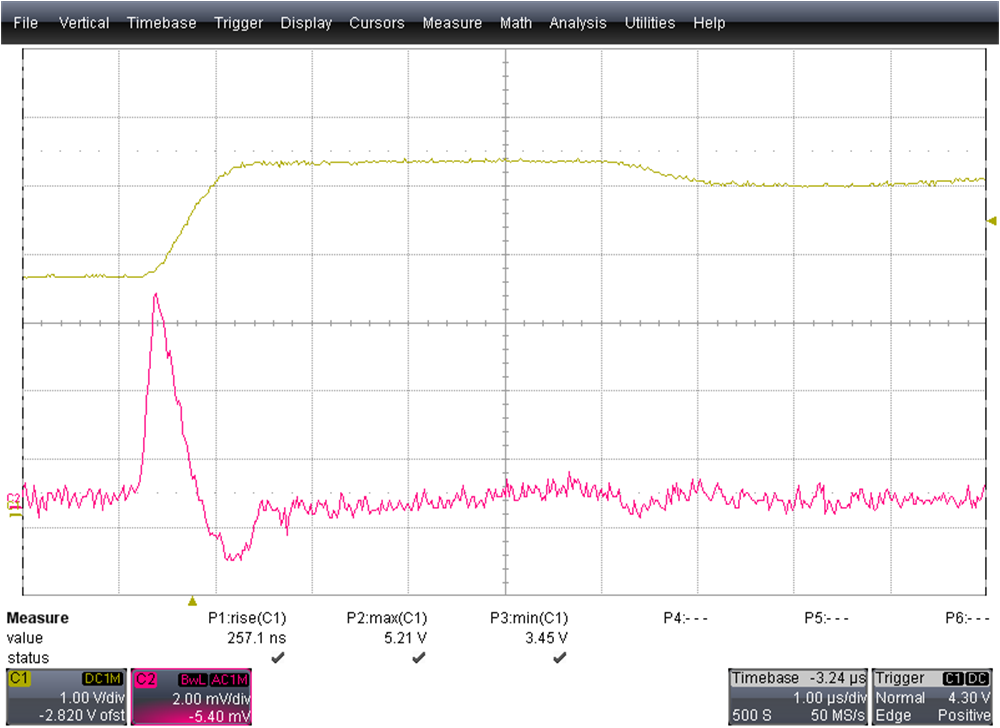

圖 3-7 500 個樣本

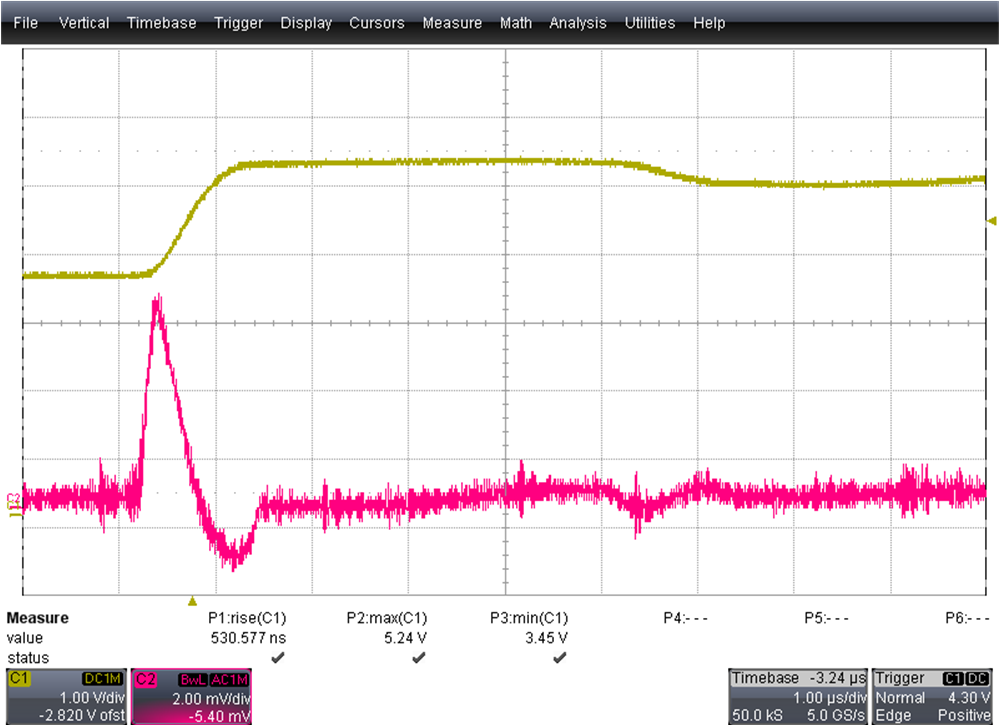

圖 3-8 50k Samples注： 并非每個示波器都是相同的！有些示波器的有效帶寬和/或采樣率會在多個通道間分配，因此在使用更多通道時，這些參數可能會降低。
