ZHCAF12A February 2025 – July 2025 TPS7A21
3.4 使用電流探頭測量電流
另一種常見的 LDO 測量方式是使用電流探頭來測量輸入和輸出電流。電流探頭通常難以測量電流，因為其要求電流路徑穿過探頭。為此，有時需要延長導線形成可以連接電流探頭的環路，這會引入寄生電感。任何程度的寄生電感都會影響瞬態波形的形狀，而寄生電感足夠大時會導致較大的諧振電壓尖峰，從而使器件的實際特性失真。我們使用電流探頭在 TPS793 器件上進行負載瞬態測量，展示了圖 3-11 中通道 4（綠色）的輸出電流。負載瞬態使用長布線進行采集，其中會引入顯著的寄生效應。額外寄生電感會在器件輸出端引起較大的諧振電壓尖峰。圖 3-12 所示負載瞬態測量使用的布線明顯更少，電感也極小，因此測量數據更準確。圖 3-12 顯示了實際器件對負載階躍的響應，而 圖 3-11 沒有顯示。

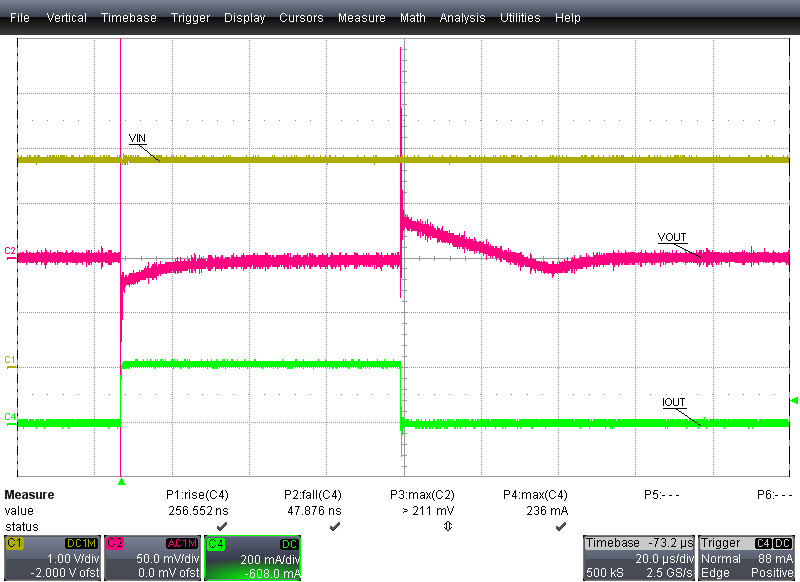

圖 3-11 使用長布線的電流探頭測量
圖 3-12 使用短布線的電流探頭測量
