在進行測量之前，請為要進行的測量選擇正確類型的示波器探頭。示波器和探頭的真實帶寬必須至少等同于待測信號的帶寬，以免測量結果出現失真。由于大多數示波器和探頭并未指定采用真實帶寬，而是指定為 -3dB 帶寬，因此使用帶寬至少是待測信號帶寬 10 倍的示波器和探頭，方可確保信號不失真。例如，在 10ns 內線性上升的信號具有 0.35/10ns = 35MHz（Bogatin 公式）的帶寬，因此將示波器設置為 350MHz 或更高數值，并使用帶寬為 350MHz 或更高的探頭就足夠了。

選擇示波器探頭時，需注意探頭也容易受到寄生效應的影響。在瞬態測試中，較長的探頭布線可能會導致壓降顯著增大。電容式 10X 探頭可能會在 LDO 輸出信號中引入額外的噪聲。此外，在使用 10X 探頭的情況下引入長接地環路，可能會在測量中增加不必要的噪聲。10X 探頭還可以有效提高信噪比，因為探頭將信號衰減到十分之一，然后示波器以數字方式將信號增益 10 倍。因此在測量小信號時，有時亦可使用 1X 探頭。使用 1X 探頭時，需注意輸入示波器通道的電壓沒有衰減，因此必須小心避免超過示波器通道的額定電壓。

本節中，在進行負載瞬態測量時評估了兩個示波器探頭，分別為 SMA 探頭和帶有接地夾的探頭。

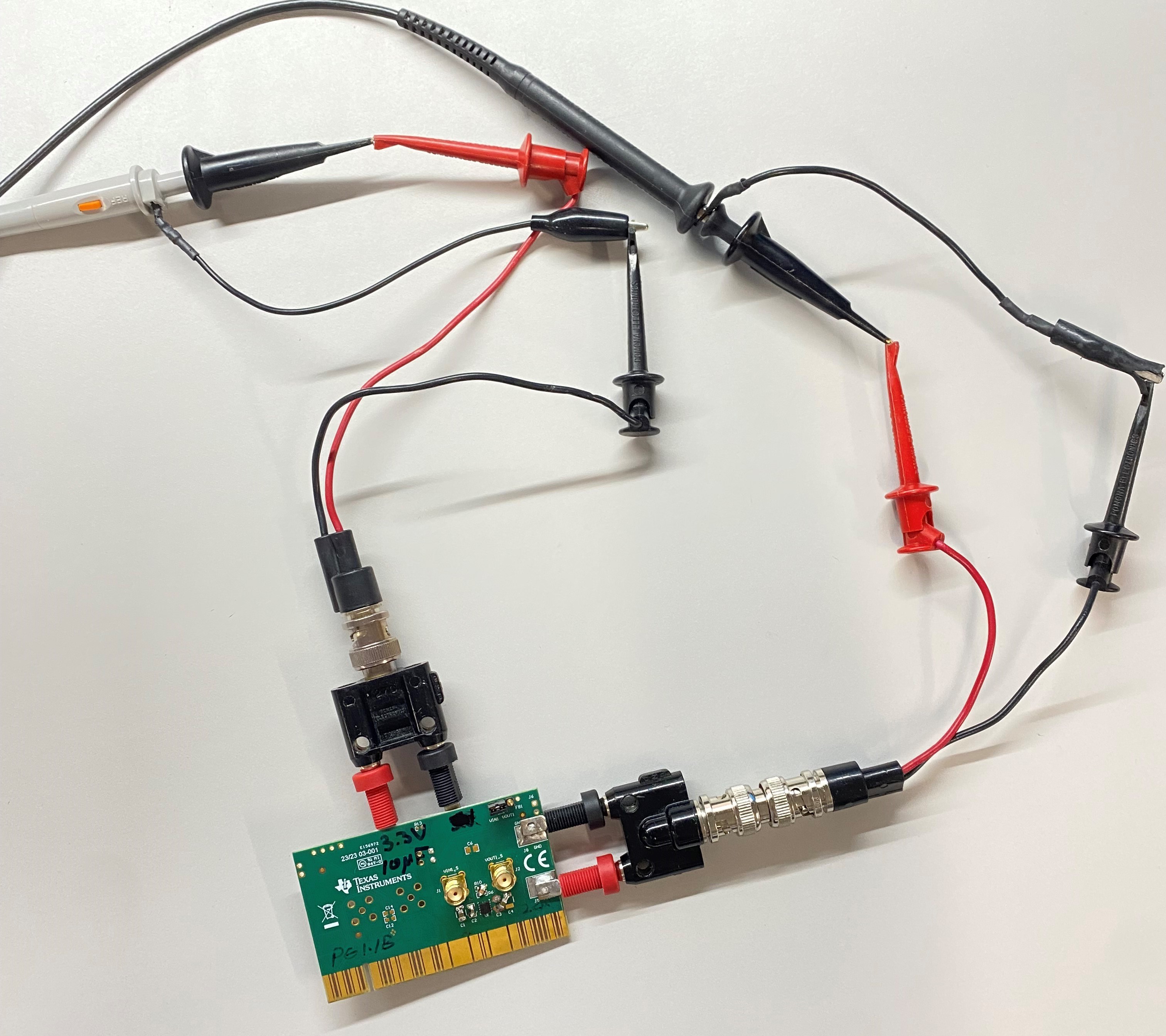

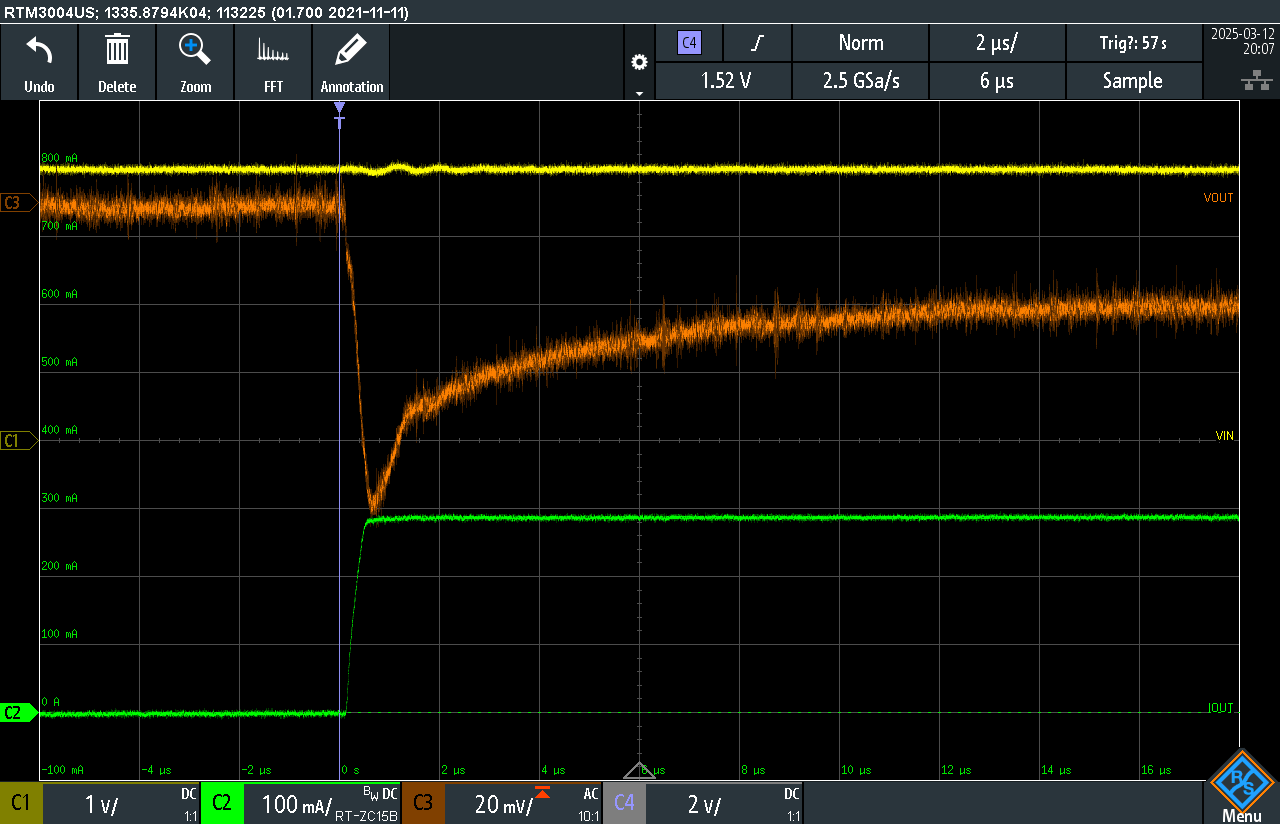

圖 3-1 顯示了使用帶有標準鱷魚接地夾的探頭進行的負載瞬態測量。圖 3-2 顯示了標準鱷魚接地夾的設置，其中并無可連接探針尖端和接地夾的便捷測試點?？捎玫南憬哆B接器用于將導線延伸連接到探頭。圖 3-1 顯示了在使用標準鱷魚夾時會出現較大的測量噪聲，并且用戶可以得出結論：器件噪聲比數據表規定數據高得多。

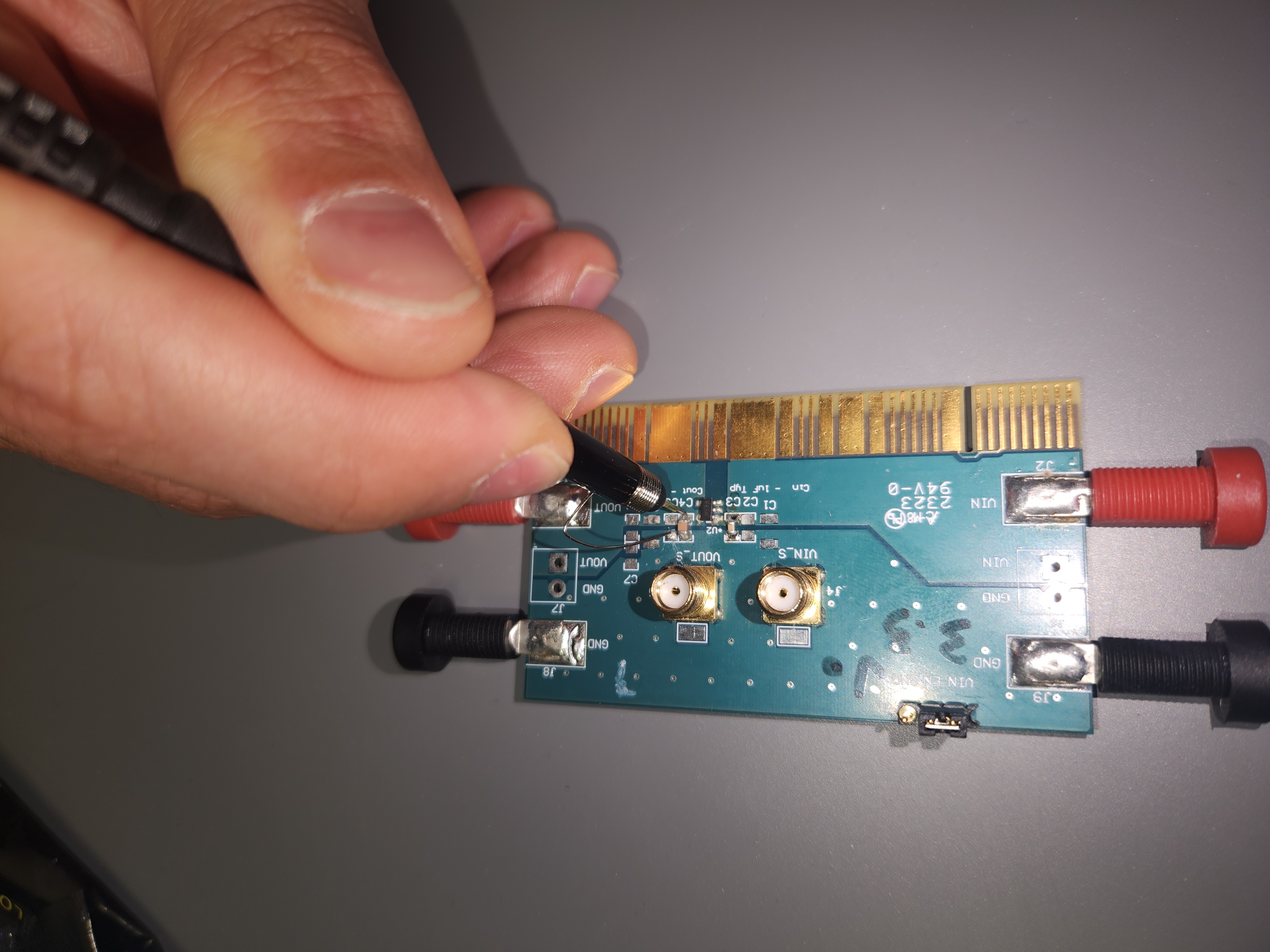

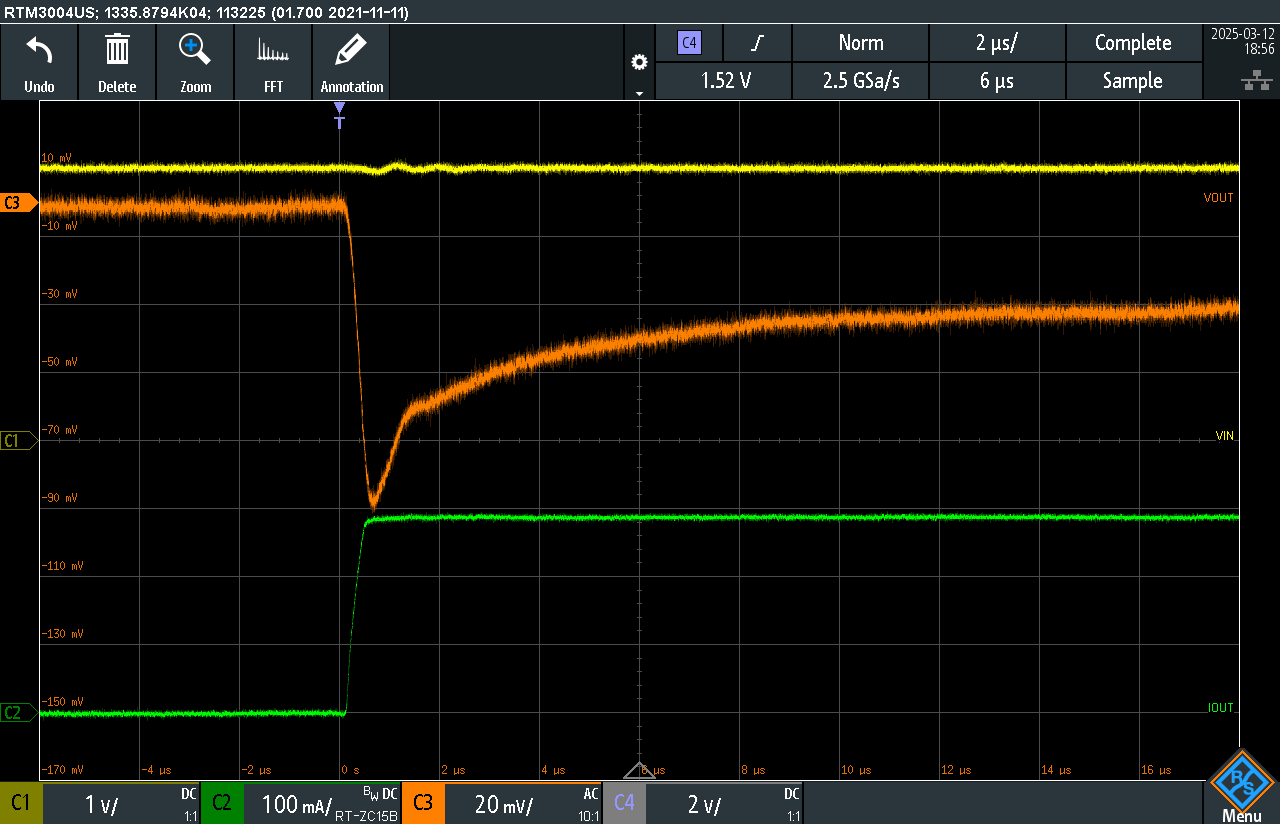

圖 3-3 顯示了示波器探頭使用接地彈簧附件時的負載瞬態。圖 3-4 顯示了如何使用每個示波器探頭附帶的接地彈簧連接器。如果電路板上無 SMA 連接器，則在使用標準示波器探頭時，采用此接地彈簧連接器是獲得最短接地返回路徑的理想選擇，并且可以更大限度地減少耦合到測量中的噪聲。圖 3-3 顯示了使用接地彈簧連接器實現的低噪聲測量。

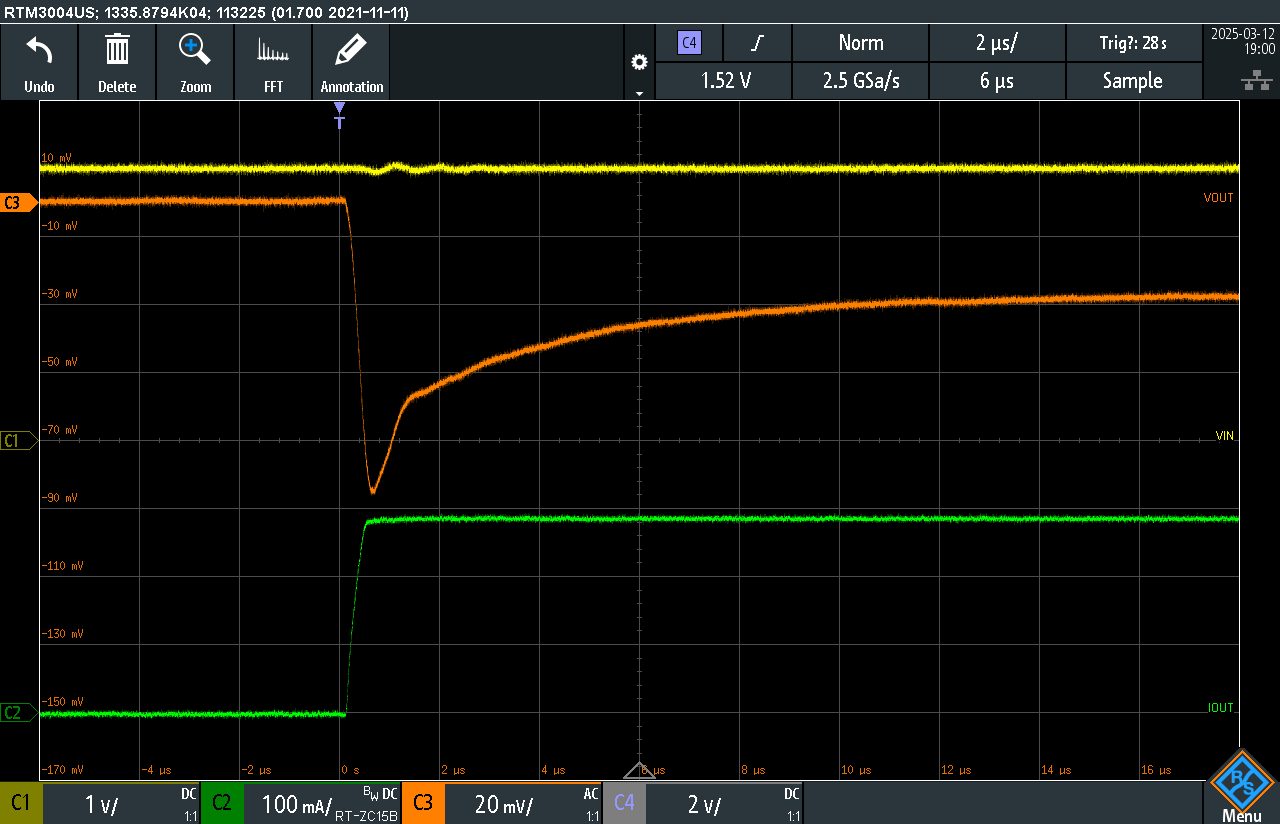

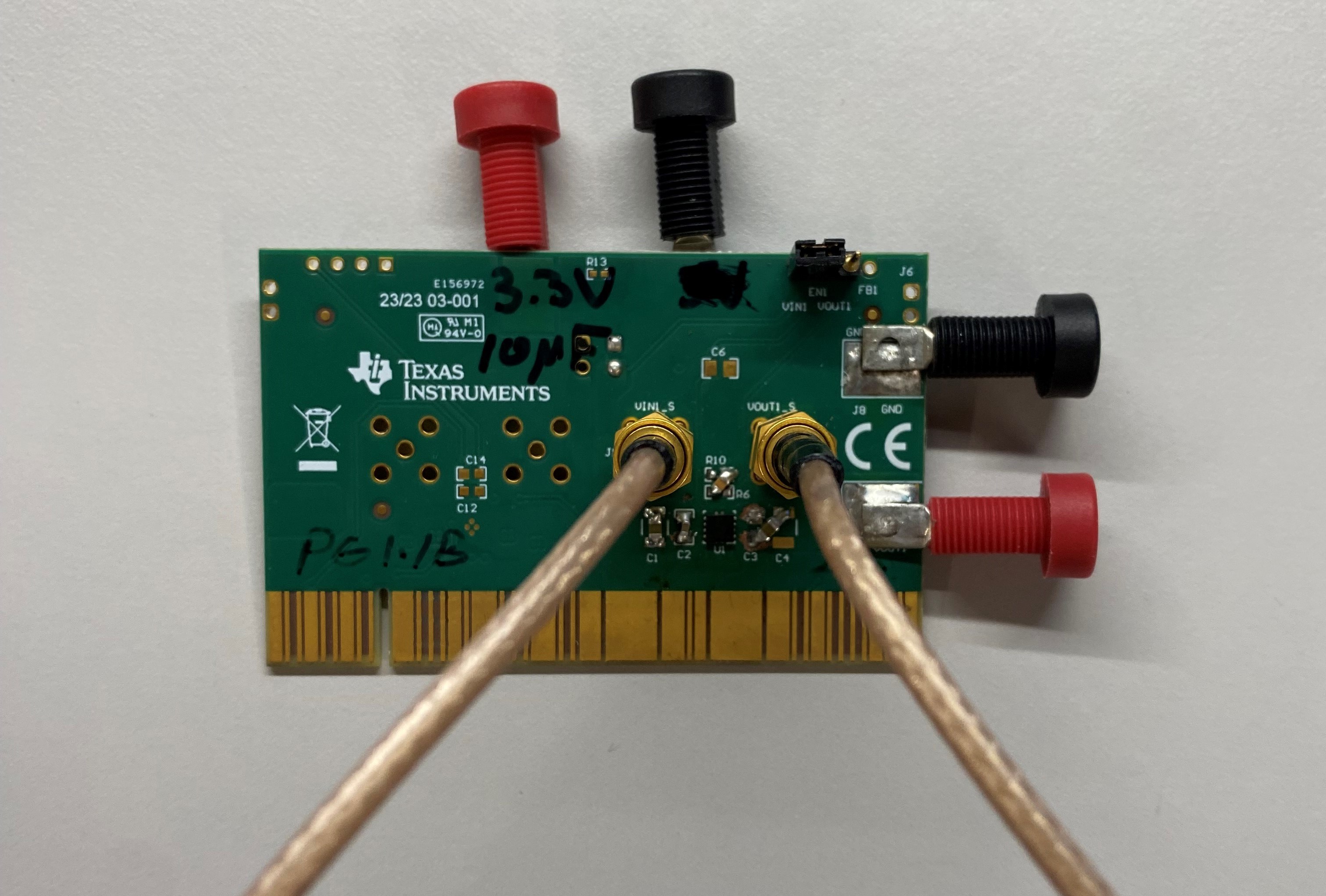

圖 3-5 顯示了使用 SMA 連接器時的負載瞬態，圖 3-6 則顯示了使用 SMA 連接器的設置。圖 3-5 顯示了噪聲最小的測量結果。SMA 連接器采用屏蔽設計，可降低耦合到電纜上的噪聲，并可顯著縮小接地返回環路。最終實現了噪聲極低的測量。只要可能，TI 均建議使用 SMA 連接器以實現超低噪聲測量功能。TI 的許多先進 LDO EVM 都采用 SMA 連接器來測量關鍵節點，例如器件引腳附近的輸入和輸出電壓。
