4.1 負載瞬態
負載瞬態是負載電流的突然變化，LDO 對負載瞬態的響應是 LDO 的一個重要特性。負載瞬態響應受 LDO 內部補償、內部誤差放大器的動態帶寬以及輸出電容和寄生效應的影響。負載瞬態響應不佳（過度欠沖、過沖或振鈴）會影響 LDO 供電元件的運行。有關負載瞬態的更多信息,請參閱了解 LDO 的負載瞬態響應模擬設計期刊。
下一節介紹了兩種負載瞬態設置情形。我們使用器件 TPS7A57（一款高速 LDO）測試了各種情形。使用高速 LDO 時，在瞬態測量中，額外的電路電感變得很明顯。其中一種情形下，因布線較長，跡線的寄生效應相當明顯；而另一種情形下，跡線的寄生效應有限，并且與被測器件的連接更近。

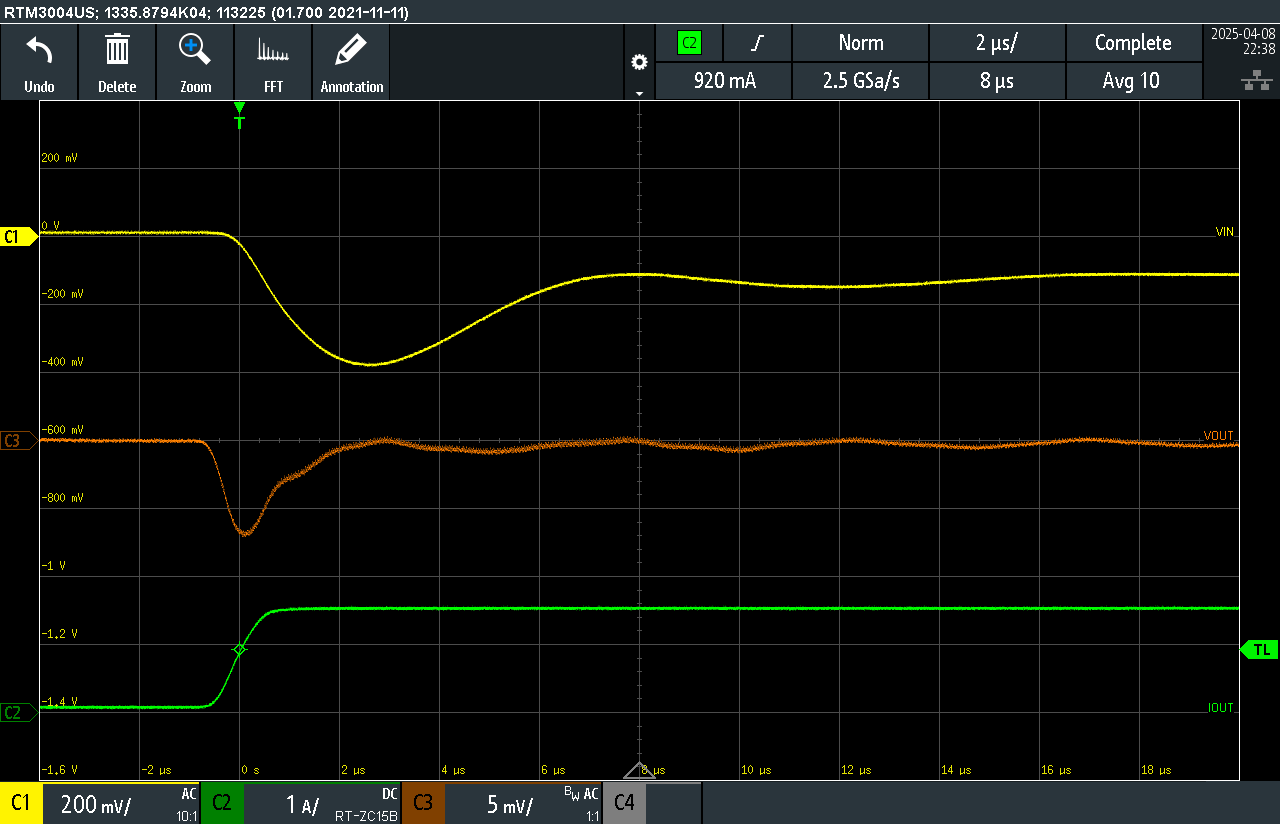

圖 4-1 TPS7A57 輸入和輸出端具有額外寄生效應的負載瞬態

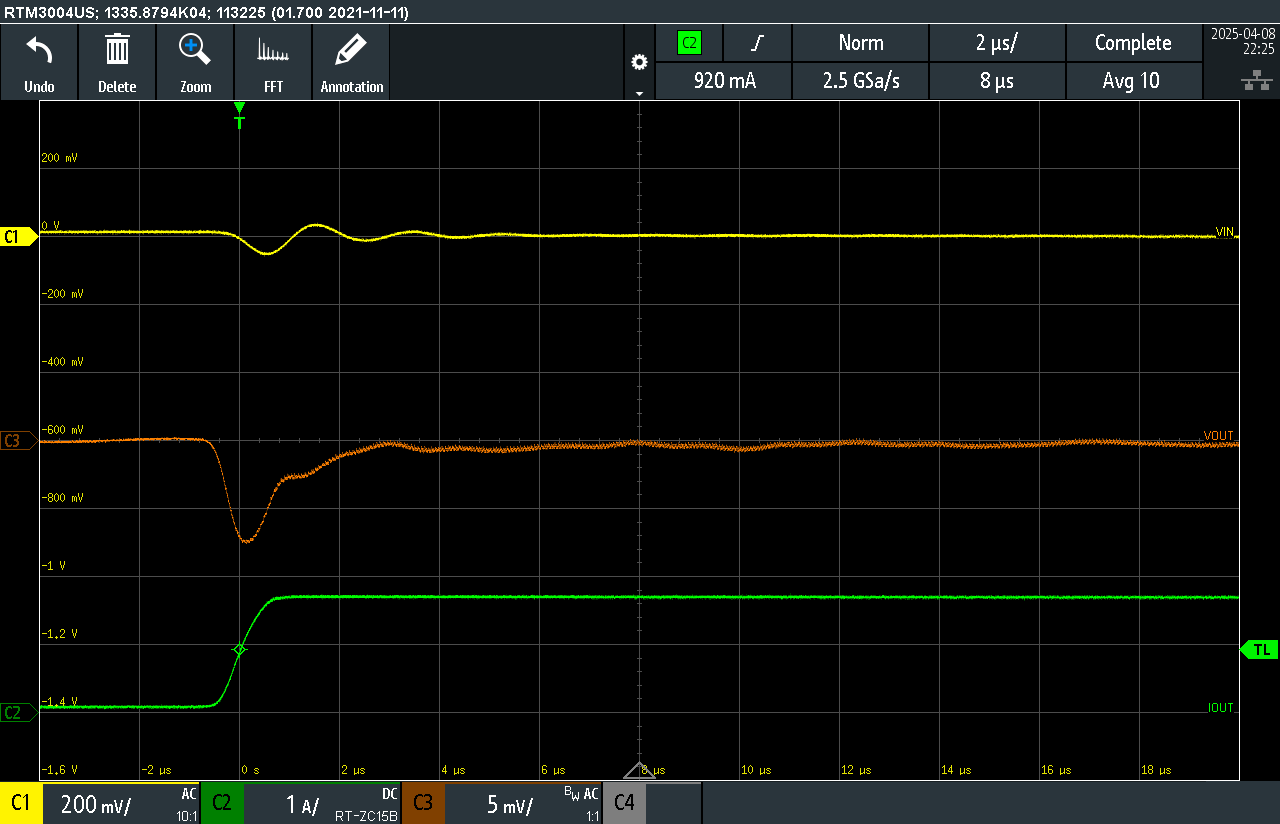

圖 4-2 TPS7A57 輸入和輸出端寄生效應極低的負載瞬態
