4.2 電源抑制比
LDO 的電源抑制比 (PSRR) 用于衡量輸入端小信號紋波在輸出端的衰減程度。要詳細了解 PSRR 及如何進行 PSRR 測量，請參閱 LDO PSRR 測量簡化。
在下一節中，我們將介紹使用 TPS793 器件得到的兩種 PSRR 測量設置情形，如 圖 4-3 所示。情形一（如紅色跡線所示）顯示了明顯更長布線下進行的 PSRR 測量，而情形二（如綠色跡線所示）顯示了明顯更短布線下進行的 PSRR 測量。如紅色跡線所示，當 PSRR 測量中引入寄生效應時，在較高頻率下收集到的 PSRR 測量數據偏低。在較高頻率測量時，尤其是對于 PSRR，輸出電容器特性會顯著影響測量結果。隨著更多的寄生效應與輸出電容器相關聯，在高頻下收集的數據將反映出引入這些寄生效應后的電容器特性。

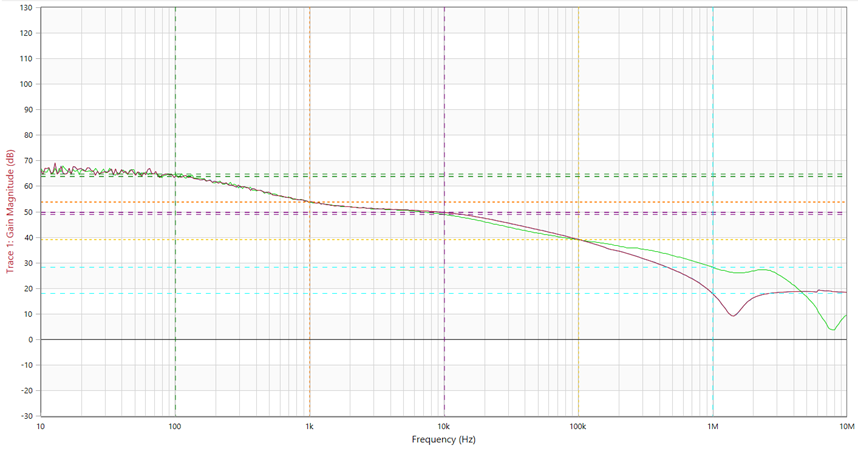

圖 4-3 具有額外寄生效應的 TPS793 PSRR
