要實現高效的牽引逆變器系統，必須進行硬件和軟件兩方面的優化。除了柵極驅動器，其中一個關鍵元件是 MCU。除了具有精確的位置、電流和電壓檢測功能之外，快速控制環路對扭矩信號也有很大的影響。扭矩紋波可能會導致速度振蕩、噪聲和振動。

此參考設計中使用 20kHz PWM 開關頻率來控制 XM3 SiC 電源模塊。為了實現更高的控制性能，每 25us 便會調用一次 FOC 和 SVPWM 算法，這意味著 PWM 占空比以 40kHz 的頻率更新。由于 TI MCU（例如 F280039C 和 AM263P）有一個可加速三角函數計算的三角函數加速器 (TMU)，因此中央處理單元 (CPU) 負載可以保持在較低的百分比。

TI MCU 支持軟件旋轉變壓器數字轉換 (RDC)。為了提高 CPU 負載性能，F(xiàn)280039C 可以使用控制律加速器 (CLA) 來執行 RDC 算法。CLA 是獨立、完全可編程的 32 位浮點數學處理器，為 C28x 系列實現了并發控制環路執行功能。

在電機控制軟件中，為了在最高效率點控制電機，會使用一個查找表來實現 MTPA（每安培最大扭矩）和 MTPV（每電壓最大扭矩）。最高效的工作點存儲在常量數據中。軟件根據扭矩、電氣速度和直流總線電壓獲取適當?shù)闹陛S (d) 和交軸 (q) 定子電流命令。MTPA 和 MTPV 如圖 2-3 所示。

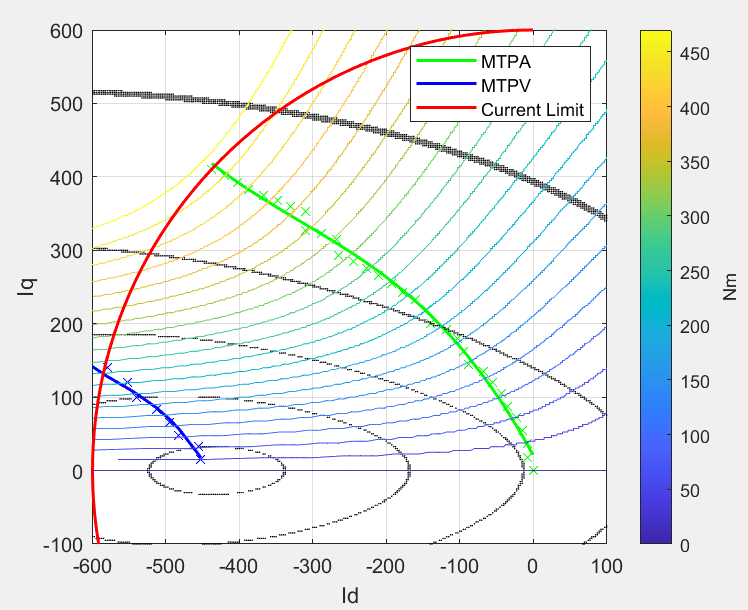

圖 2-3 MTPA 和 MTPV 曲線
